Cargando el objeto en el que se va a imprimir presionándolo contra los pasadores de posicionamiento

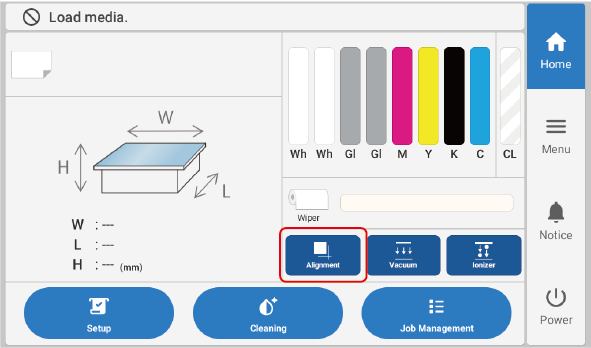

  1. Pulse icon_position en la pantalla de inicio.

    Cuando se selecciona esta opción, el botón aparece como activo, como se muestra en la siguiente figura.
    PinButton
    Los pasadores de posicionamiento sobresalen de la mesa plana.
    Set-media_hitting_pin1

  2. Cargue el objeto en el que se va a imprimir presionándolo contra los pasadores de posicionamiento.

    Set-media_hitting_pin2
    IMPORTANTE Si la altura del objeto en el que se va a imprimir es de 4,0 mm o menos, asegúrese de desactivar la función Alineación y de bajar los pasadores de posicionamiento antes de realizar las siguientes operaciones. Si el objeto en el que se va a imprimir se apoya con fuerza contra los pasadores de posicionamiento, es posible que estos no bajen aunque la función Alineación esté desactivada. En este caso, baje los pasadores de posicionamiento presionándolos con los dedos.
    PinButton_OFF

    • Al configurar la altura del objeto en el que se va a imprimir

      Si los pasadores de posicionamiento se encuentran a mayor altura que el objeto en el que se va a imprimir, la altura se ajusta tomando como referencia los pasadores de posicionamiento, y no el objeto en el que se va a imprimir.

    • Antes de imprimir

      Los cabezales de impresión podrían entrar en contacto con los pasadores de posicionamiento y sufrir daños.

Características de este método de carga

  • Este método se utiliza cuando alguno de los lados del objeto es una línea recta.

    Si alguno de los lados está recto, puede cargar el objeto presionando ese lado contra los pasadores de posicionamiento.

    Este método no es adecuado para objetos con contornos exclusivamente circulares, elípticos o curvilíneos.

    Set-media_hitting_pin3
  • Este método se utiliza cuando se imprimen objetos uno a uno.

    Este método no es adecuado para imprimir varios objetos a la vez.

    Set-media_hitting_pin4

    Si los objetos en los que se va a imprimir son cuadrados o rectangulares y tienen el mismo tamaño, parece posible imprimir varios de ellos colocándolos sin dejar espacios entre ellos.

    Sin embargo, al colocar varios objetos en los que se va a imprimir, resulta difícil situar los laterales de forma que entren en contacto correcto con los pasadores de posicionamiento. Dado que esto podría provocar una desviación en la posición o el ángulo de impresión, no se recomienda hacerlo.
