Menú

Leyenda de operación del menú

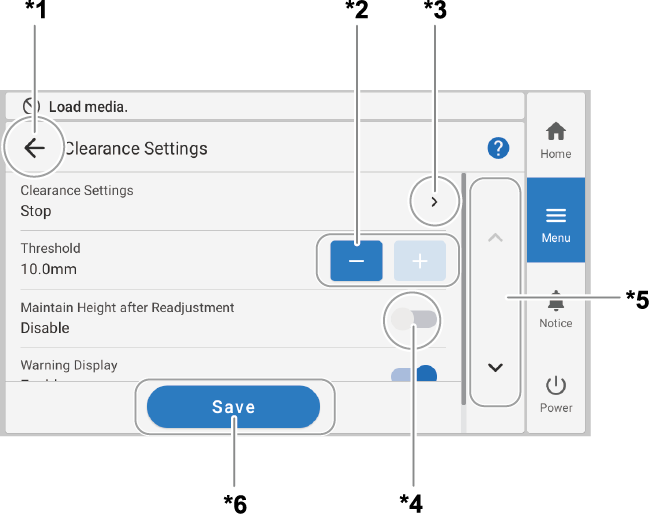

panel_usage-guide-1

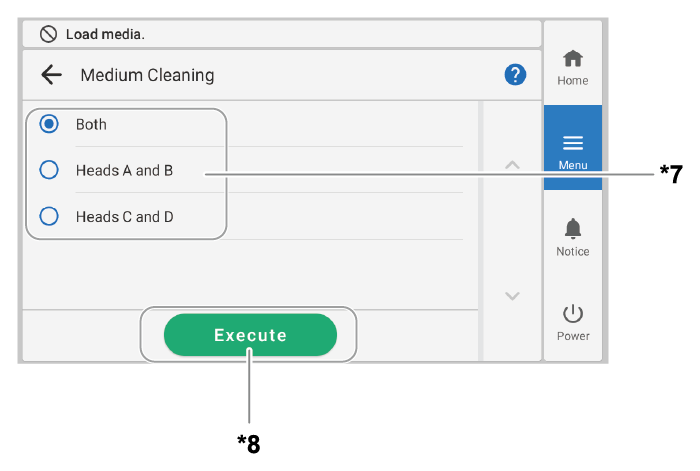

panel_usage-guide-2
panel_usage-guide-3
*1: Toque Panel_Icon_Back para volver a la pantalla anterior.
*2: Toque Panel_Icon_Plus o Panel_Icon_Minus para cambiar la configuración (valor).
*3: Toque los elementos marcados con Panel_Icon_Right_White para cambiar a la pantalla de configuración para ese elemento.
*4: Activa o desactiva la configuración.
*5: Toque Panel_Icon_Up_White o Panel_Icon_Down_White para desplazar la pantalla hacia arriba o hacia abajo.
*6: Toque Guardar para confirmar los detalles modificados.
*7: Cambia la selección.
*8: Toque Ejecutar para iniciar el trabajo.
*9: Al realizar una serie de trabajos, toque Panel_Icon_Right_Blue para ver el siguiente paso. Toque Panel_Icon_Left_Blue para regresar al paso anterior.
*10: Finalice la configuración de los ajustes en esta etapa y omita todos los pasos posteriores. Si todas las operaciones han sido completadas, el trabajo estará finalizado.

Lista de menús

Toque Panel_Icon_Menu para mostrar la lista de operaciones.

NOTA Ajustes de material se muestra solo cuando se ha configurado el objeto en el que se va a imprimir.
Nivel 1 Nivel 2 Nivel 3 Nivel 4 Detalles
Gestión del trabajo Impresión directa Realice la VersaWorks y Carpeta de cola de impresión a través de Roland DG Connect Hub y, a continuación, envíe el trabajo a imprimir.
Registro de impresión

Muestra el registro de impresión del trabajo.

Se puede consultar el Propiedades del trabajo de cada trabajo y el Tiempo total y Área total de todos los trabajos.
Ajustes de material*1 Lista de ajustes de material Enumera la configuración del objeto en el que se va a imprimir que se ha configurado. Toque una configuración para pasar a una pantalla para cambiar esta configuración.
Zona de impresión Cambie el origen de impresión y el área de impresión.
Fuerza de succión del material Ajusta la fuerza de succión que se aplica al objeto en la mesa plana.
Rango de movimiento de impresión Durante la impresión, seleccione el rango de movimiento del carro del cabezal de impresión de Ancho de datos de impresión, Ancho del material, o Ancho completo.
Tiempo de espera por escaneo Configure esta opción cuando la calidad de la imagen sea deficiente debido al retroceso causado por el movimiento del carro del cabezal de impresión durante la impresión.
Ajustes de material por lote Los ajustes mínimos necesarios para la configuración del objeto se pueden configurar siguiendo las instrucciones que aparecen en pantalla en el panel de operaciones.
Gestión del material Muestra una lista de materiales registrados. Se pueden guardar hasta 50 nombres de materiales y son posibles las siguientes operaciones en la configuración de materiales.
  • Comprobación de los detalles de configuración en una lista
  • Cambio de nombres del material
  • Copiar la configuración del material
  • Eliminar la configuración del material
Limpieza Prueba de impresión Antes de imprimir, utilice Prueba de falta de puntos del inyector para comprobar si la tinta se descarga correctamente de los cabezales de impresión. Si faltan puntos, realice la limpieza correspondiente a la gravedad de la falta de puntos. Si no se puede mejorar la descarga de tinta defectuosa, el inyector problemática se puede identificar con Prueba de máscara de inyector, haciendo posible dejar de usar este inyector.
Limpieza normal*2 Si se produce la falta de puntos o desplazamiento de los mismos, seleccione el cabezal de impresión objetivo y, a continuación, límpielo. Si no se puede solucionar el problema, realice una limpieza exhaustiva.

Limpieza exhaustiva también tiene el efecto de mejorar los colores desiguales con tinta blanca.

Si ya se ha configurado el material, se muestra el menú Después de la limpieza, realice una prueba de impresión.. Cuando esto está activado, se realiza una prueba de impresión después de la limpieza.
Limpieza media*2
Limpieza exhaustiva*2
Limpieza manual*2 Use líquido de limpieza y un palillo de limpieza para limpiar el área alrededor de los cabezales de impresión.
Mantenimiento Limpieza manual de la lámpara UV Limpia la suciedad de la superficie de vidrio del dispositivo UV-LED.
Sustitución de la espátula Sustituye la espátula utilizada para limpiar los cabezales de impresión.
Sustitución de la tapa Sustituye las tapas de los cabezales de impresión, que se utilizan para proteger los cabezales de impresión de secarse y del polvo.
Sustitución del filtro de neblina UV Sustituya los filtros de neblina UV utilizados para absorber la neblina de tinta.
Sustitución de la esponja de desagüe Reemplaza la esponja de desagüe que absorbe la descarga de tinta para evitar la obstrucción de los cabezales de impresión.
Limpieza del sensor sin contacto*4 Mueva la mesa plana a una posición en la que sea más fácil limpiar el sensor sin contacto.
Renovación de la tinta*2

Realice Renovación de la tinta cuando los problemas de descarga de tinta o colores desiguales no se resuelvan. Sin embargo, esta operación consume una gran cantidad de tinta y puede dañar los cabezales de impresión, así que no la realice más de lo necesario.
Renovación de la tinta dentro del damper*2

Realice esta operación para estabilizar la impresión cuando no se resuelvan los problemas de color desigual de la tinta. Sin embargo, esta operación consume una gran cantidad de tinta y puede dañar los cabezales de impresión, así que no la realice más de lo necesario.
Circulación de la tinta*2*3

Hace circular la tinta para evitar problemas de colores desiguales con la tinta blanca.

Si ya se ha configurado el material, se muestra el menú Después de la circulación de la tinta, realice una prueba de impresión.. Cuando esto está activado, se realiza una prueba de impresión después de la Circulación de la tinta.
Botella de drenaje Utilice este menú para descartar el fluido descargado en cualquier momento deseado, independientemente de cualquier notificación o error.
Mantenimiento automático Establezca los elementos de mantenimiento que se realizan automáticamente y las Tipo y Frecuencia según el entorno de servicio de la impresora, los tipos de productos que se imprimen con frecuencia y otros factores. Se pueden guardar un máximo de cinco configuraciones para el mantenimiento automático.
Configuración automática del encendido de la alimentación secundaria

Puede configurar los ajustes de manera que la alimentación secundaria de la impresora se encienda automáticamente en los días especificados de la semana. También se puede configurar la hora en que se enciende la alimentación secundaria y la configuración de la ejecución de la limpieza.

También puede especificar los días en los que la alimentación secundaria no se encenderá automáticamente.
Preferencias Vista previa de la zona de impresión Esto se muestra cuando se configura el objeto en el que se va a imprimir. Toque Ejecutar para usar el puntero para indicar el área de impresión que se ha configurado.
Ajustes de impresión continua Seleccione si desea pausar para cada dato de impresión cuando se envían varios datos de impresión. Por ejemplo, si desea reemplazar el objeto en el que se va a imprimir durante el posicionamiento cada vez que finaliza la impresión, deshabilite la impresión continua.
Sonido al final de la impresión Seleccione si desea que se escuche un sonido al finalizarse la impresión.
Posición de impresión básica Seleccione la posición de origen del área de impresión.
Sensibilidad de detección de marcas de corte Configure la sensibilidad para la lectura de las marcas de corte.
Luz de estado Ajusta si la luz de estado está encendida o apagada.
Posición de la prueba de impresión Ajusta la dirección para la impresión del patrón de prueba: Avance o Exploración. Si lo configura como Ninguno, el patrón de prueba se imprimirá en la misma posición.
Preferencias Configuración de espacio libre Configuración de espacio libre Ajusta si la altura se restablece o no cuando el objeto en el que se va a imprimir toca el sensor de espacio del cabezal durante la impresión.
Umbral Ajusta el valor máximo para cuando se restablezca la altura durante la impresión.
Mantenga la altura después del reajuste

Ajusta si se sobrescribirá la configuración de materiales registrada con la altura de la mesa plana a la que se reajustó la mesa durante la impresión.

Esta configuración solo estará habilitada cuando se seleccione Reajustar en Configuración de espacio libre.
Pantalla de advertencia Si esta configuración está habilitada, se muestra un mensaje cuando se reajusta la altura.
Origen del eje Z Puede seleccionar si desea ajustar el origen del eje Z (que indica la distancia en la dirección de la altura) a la posición más baja o más alta en el eje Z.
Montaje/Desmontaje de la unidad de ejes giratorios Mueve la mesa plana a una posición en la que se pueda insertar o retirar la unidad de ejes giratorios.
Succión Ajusta si el inicio y el final de la succión se cambiarán automática o manualmente junto con la impresión.
Operación antes de imprimir Cuando se selecciona Encendido, la mesa plana se mueve lentamente desde la parte posterior hasta el punto de inicio de la impresión, se verifica la altura del objeto en el que se va a imprimir y se realizan operaciones similares.
Mesa de operación de alta velocidad Cuando esta función está activada, la mesa plana se desplaza hacia adelante/atrás a mayor velocidad para operaciones distintas a la impresión.
Posición de la mesa después de completar la configuración Especifica la posición de la mesa una vez que se ha configurado el objeto en el que se va a imprimir.
Registre la forma de onda estándar del sensor de altura*4 Cuando el sensor de altura sin contacto no pueda medir correctamente la altura del objeto en el que se va a imprimir, ejecute esta función.
Utilice un sensor sin contacto durante la detección automática de altura*4 Puede seleccionar la forma de detectar la altura del objeto en el que se va a imprimir.
Notificaciones activadas/desactivadas Cuando esto está en encendido, se muestran las notificaciones en los tiempos apropiados.
  • Notificación de mezcla de la tinta*3
  • Notificación de la fecha de vencimiento de la tinta
Tiempo de suspensión Ajusta el tiempo hasta que se activa el modo de suspensión (el estado en el que operan las funciones de ahorro de energía).
Detener la advertencia sonora Establece la duración de la advertencia sonora que se escucha cuando, por ejemplo, ocurre un error.
Longitud de post-exploración Establece el tiempo durante el cual se debe aplicar la luz ultravioleta durante la impresión.
Configuración de miniaturas Puede cambiar la orientación de la imagen (miniatura) que se está imprimiendo y que se muestra en el panel de operaciones.
Tiempo antes de volver automáticamente a la pantalla de inicio Cuando se muestre Operación de menú en curso: Presione [Inicio] para habilitar la impresión. en la barra de estado y este tiempo establecido transcurra mientras se muestra el menú, la pantalla cambiará automáticamente a la pantalla de inicio.
Modo de operador Para evitar que los operadores realicen operaciones involuntarias en el panel, puede habilitar Modo de operador para limitar algunas de las operaciones del panel.
Restablecimiento a los valores predeterminados de fábrica Devuelve todas las configuraciones excepto Idioma y Unidades a sus valores predeterminados de fábrica.
Información del sistema Información de la máquina Muestra el Modelo, Número de serie, Tipo de tinta, Versión Firmware, y Dirección MAC.
Red Ajusta el Obtener dirección IP automáticamente, Dirección IP, Máscara de subred, y Puerta de enlace predeterminada para conectar la máquina a una computadora.
Unidades Ajusta el Longitud y Temperatura.
Idioma Ajusta el idioma. El idioma se puede configurar como japonés, inglés, francés, italiano, alemán, español (europeo), español (sudamericano) o portugués (sudamericano).
Fecha/Hora Ajusta el año, el mes, el día, la hora, los minutos y los segundos actuales.
Apariencia Ajusta el panel de operaciones en Luz o Oscuro.
Brillo de la pantalla Ajusta el brillo de la pantalla del panel de operaciones.
Sonido de funcionamiento de la pantalla Enciende/Apaga el sonido de operación del panel de operaciones.
Códigos 2D Manual del usuario Muestra el código 2D para ver el Manual utilizando un smartphone u otra terminal móvil.
Roland DG Connect Muestra el código 2D para acceder a Roland DG Connect mediante un smartphone u otro dispositivo móvil.
Licencia Muestra la información de licencia del panel de operaciones.
*1 Esta configuración se muestra solo cuando se ha configurado el objeto en el que se va a imprimir.
*2 Para conocer cuándo realizar cada tipo de limpieza, consulte Tipos y plazos de mantenimiento.
*3 Este elemento de menú solo se muestra cuando el tipo de tinta de la máquina incluye tinta blanca.
*4 Esta opción del menú se muestra cuando se instala un sensor de altura sin contacto (una pieza opcional).
