1. Creare dati di taglio perforati

Caricare preventivamente il materiale sulla macchina e preparare l’output di taglio.

Impostazione del materialePreparativi per il taglio

Questa sezione spiega come creare i dati di taglio per il taglio perforato con CorelDRAW 2020. La procedura operativa è la stessa per le altre versioni.

Procedura

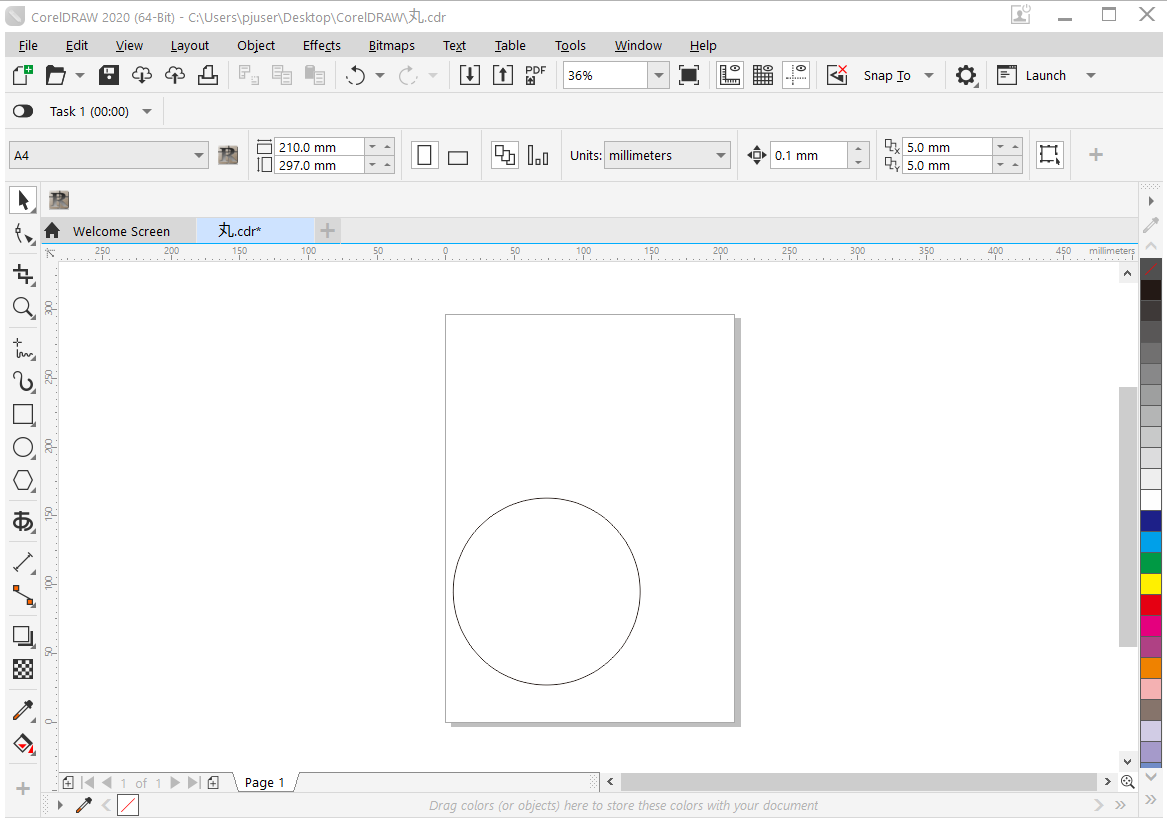

  1. Creare un nuovo documento e disegnare una nuova forma o aprire un file esistente.

    In questo esempio, viene creato il progetto mostrato nella figura seguente.

    CDR_PerforateData_Select
  2. Nella barra degli strumenti, fare clic su icon_Tool-Pallet.

    Viene visualizzata la tavolozza Roland CutStudio.

    CorelDRAW_OpenPallet
  3. Selezionare un oggetto a cui applicare il taglio perforato.
  4. Fare clic su icon_CDR_Perforate.

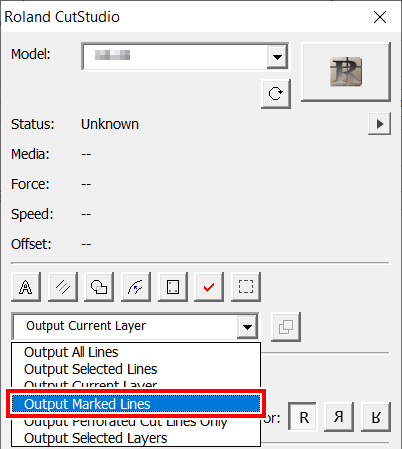

  5. Selezionare Output Perforated Cut Lines Only.
    CDR_PerforateData_Select2

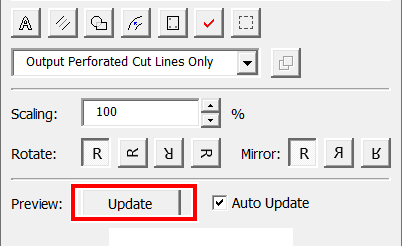

  6. Fare clic su Update.

    Verificare che la linea di taglio che si desidera produrre venga visualizzata nella schermata di anteprima.

    CDR_Perforate_set
  7. Fare clic su icon_Pallet.

    CutStudio si avvia e i dati di taglio vengono inviati a CutStudio. I dati di taglio in uscita sono sempre allineati all’origine di CutStudio, indipendentemente dalla posizione in CorelDRAW (ad eccezione dei dati dei crocini di registro).
