Passo 1: Impostare le condizioni di stampa

Impostare l’intervallo di stampa per la stampa e taglio e i crocini di registro.

Procedura
  1. Avviare CorelDRAW e aprire un nuovo documento.
    Impostare il formato del documento.
  2. Nella barra degli strumenti, fare clic su icon_Tool-Pallet.
    Viene visualizzata la tavolozza Roland CutStudio.
    CorelDRAW_OpenPallet

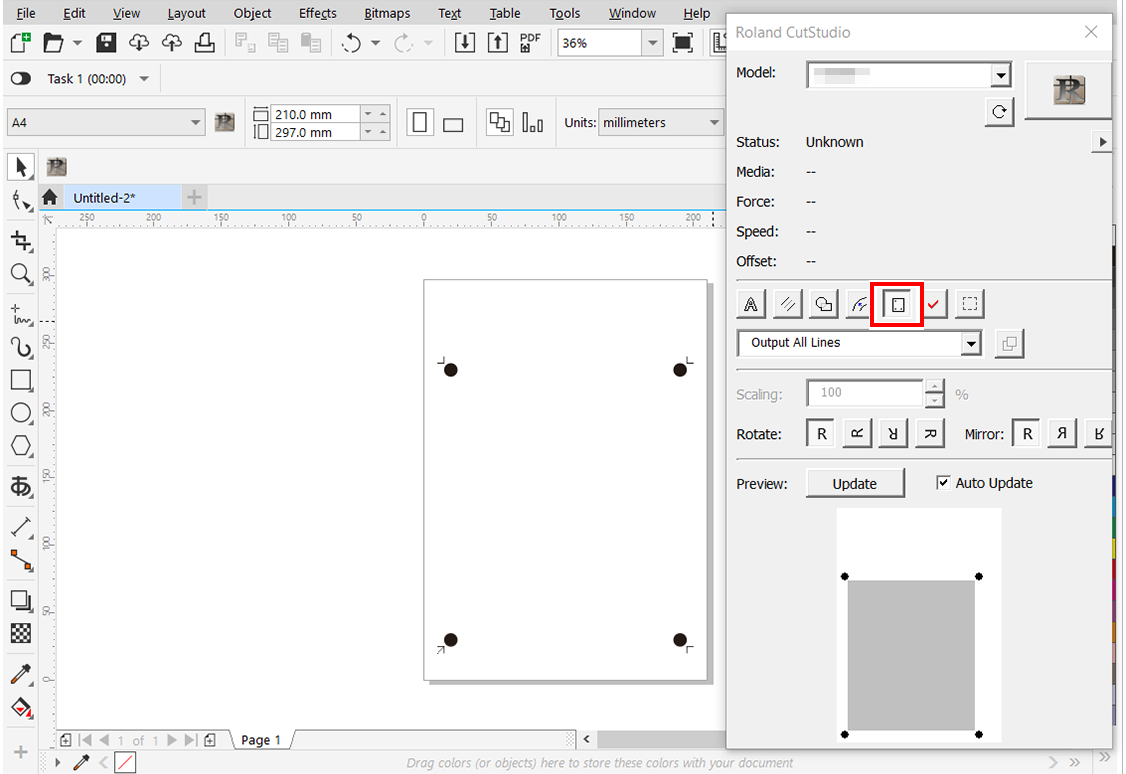

  3. Nella tavolozza, fare clic su icon_CropMark.

    I crocini di registro vengono inseriti nel documento.

    CorelDRAW_Cropmar-Insert

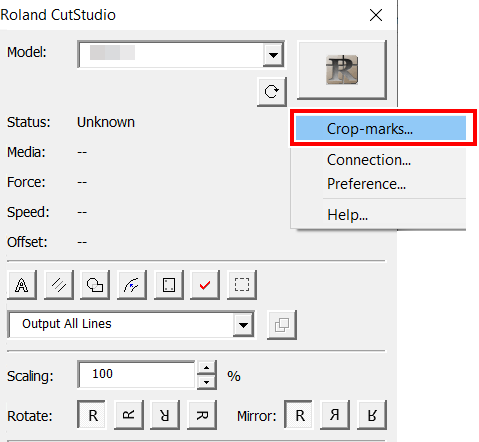

  4. Fare clic su icon_Setting sulla tavolozza, quindi su Crop-marks.
    CorelDRAW_Cropmar-setting1

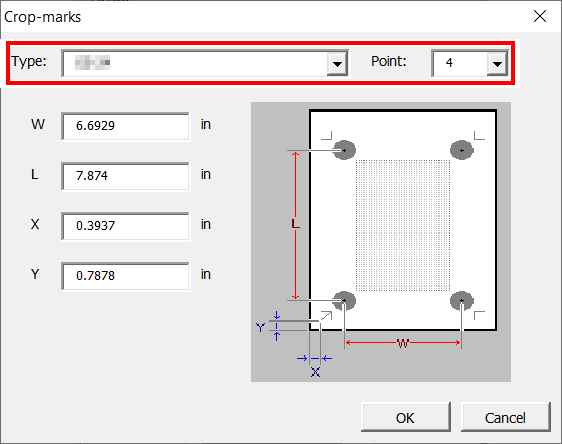

  5. Impostare Type, Point.

    Per Type, selezionare "GS2-24".

    Point indica il numero di crocini di registro.

    CorelDRAW_Cropmar-setting2
    Quando Point è "4" Crocini di registro: 4 punti
    Quando Point è "3" Crocini di registro: 3 punti

    Normalmente, selezionare "4" in Point. Quando Point è "3", la modalità Strumento non è disponibile.

  6. Impostare il margine e la distanza tra i crocini di registro, quindi fare clic su OK.
    Per i dettagli relativi ai margini e alla distanza tra i crocini di registro, vedere la tabella seguente. Quando si utilizza materiale con un grande volume di avanzamento (materiale lungo), si consiglia di impostare i margini sinistro e destro a circa 25 mm.
    Margini e distanze tra i crocini di registro su materiali di diverse dimensioni con 4 crocini di registro (unità: mm)
    A4 A3 B4
    Y X Y X Y X
    W 170 230 230 370 205 315
    L 200 110 320 195 265 160
    X 10 30 30 15 15 15
    Y 20 20 20 20 20 20
    Margini e distanze tra i crocini di registro su materiali di diverse dimensioni con 3 crocini di registro (unità: mm)
    A4 A3 B4
    Y X Y X Y X
    W 170 240 240 380 215 325
    L 210 120 330 205 275 170
    X 15 30 30 15 15 15
    Y 20 20 20 20 20 20
    MEMO Se si utilizza un materiale di dimensioni superiori a quelle sopra elencate, impostare i valori facendo riferimento a Margini e distanza tra i crocini di registro.

    I crocini di registro vengono visualizzati sulla tavola da disegno.
