Passo 3: Configurazione delle impostazioni di output del plug-in di Adobe Illustrator

Procedura
  1. Avviare Adobe Illustrator.
  2. Fare clic su Window - Extensions - Roland CutStudio.
    Illustrator_Mac_Extention_RolandCutStudio

    Viene visualizzata la tavolozza Roland CutStudio.

    Illustrator_Mac_RolandCutStudio
  3. Selezionare GS2-24 dall’elenco Model.
    Illustrator_Man_RolandCutStudio_Model2

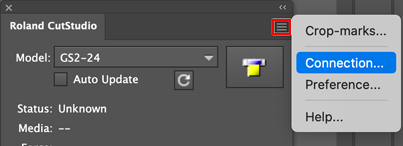

  4. Fare clic su Icon_Illustrator_RolandCutStudio_Menu, quindi selezionare Connection.
    Illustrator_Man_RolandCutStudio_Connect

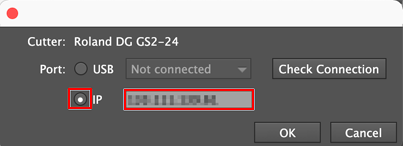

  5. Selezionare [IP], quindi inserire l’indirizzo IP annotato alla procedura 9 di Passo 2: Controllo delle impostazioni della macchina da collegare.

    Esempio:

    Se l’indirizzo IP della macchina è [192.168.000.061], inserire [192.168.0.61].

    Illustrator_Mac_RolandCutStudio_Connect2

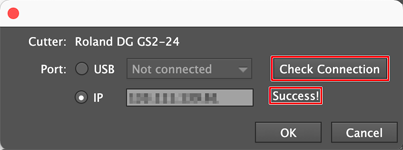

  6. Fare clic su Verifica.

    Se la connessione con la macchina viene stabilita correttamente, viene visualizzato Success!.

    Illustrator_Mac_RolandCutStudio_Connect3

    Se viene visualizzato Failed., verificare se l’indirizzo IP è stato inserito correttamente.

  7. Fare clic su OK.
  8. Ripetere i procedure da 4 a 7 per impostare il collegamento della seconda macchina.
    MEMO

    È possibile cambiare la destinazione di emissione selezionando l’indirizzo IP della macchina su cui eseguire l’output con l’opzione Connection nel plug-in di Adobe Illustrator.
