Étape 2: Définir les conditions d’impression

Définissez la plage d’impression pour Imprimer et Couper ainsi que les repères de découpe.

Procédure

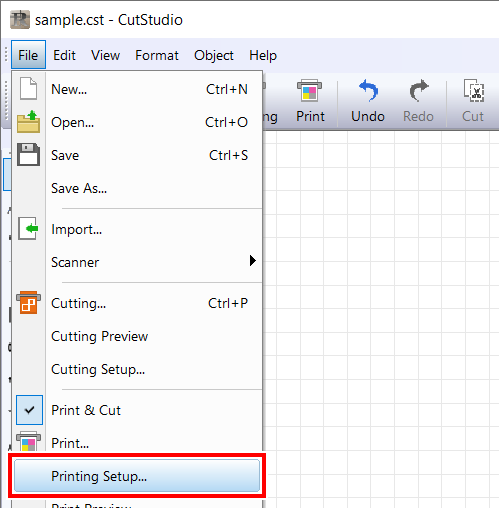

  1. Cliquez sur File - Printing Setup.
    CutStudio_File_PrintingSetup

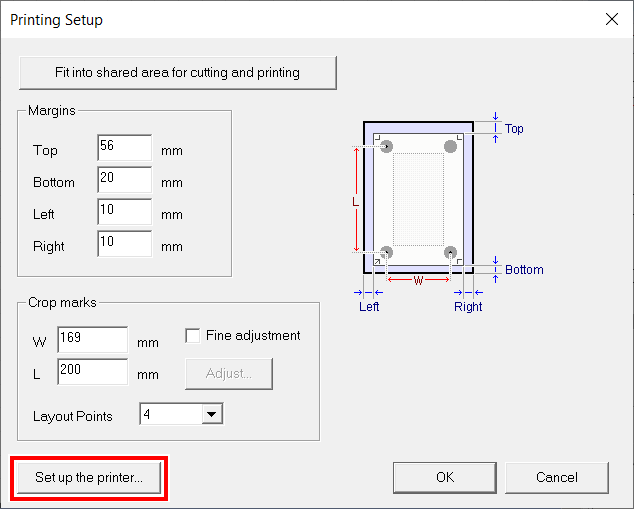

  2. Cliquez sur Set up the printer.
    CutStudio_PrintingSetup_SetUpThePrinter

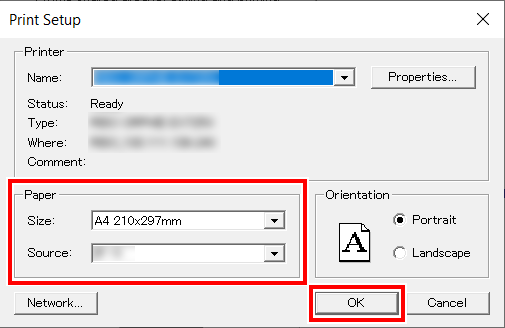

  3. Définissez le format du document, puis cliquez sur OK.
    CutStudio_Print-Setup_OK

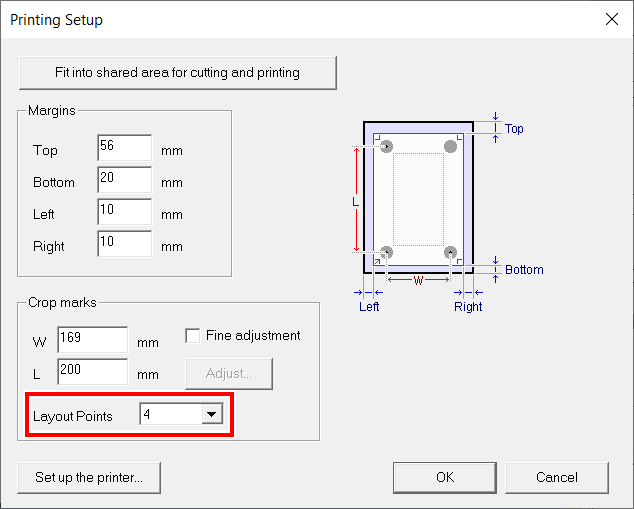

  4. Sélectionnez le nombre de repères de découpe.

    Sélectionnez 4 ou 3 dans Layout Points.

    CutStudio_PrinterSetup_LayoutPoints
    4 Repères de découpe : 4 points
    3 Repères de découpe : 3 points
    RAPPEL

    Utilisez normalement 4.

    Comme 3 a moins de repères de découpe à lire que 4, le temps nécessaire à la découpe est réduit, mais cette fonction n’est pas disponible en mode Outil.

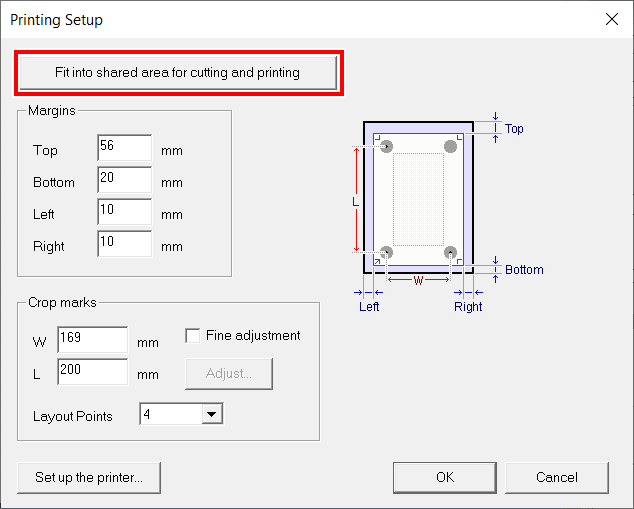

  5. Cliquez sur Fit into shared area for cutting and printing.

    L’emplacement du repère de découpe est défini automatiquement.

    CutStudio_PrintingSetup_FitIntoSharedArea
    RAPPEL

    Quand vous définissez manuellement les positions des repères de découpe, référez-vous au tableau ci-dessous et spécifiez les marges et la distance entre les repères de découpe. Lorsque vous utilisez un matériau avec une grande quantité à alimenter (matériau long), nous vous recommandons de régler les marges gauche et droite sur environ 25 mm.

    Marges et distances entre les repères de découpe sur différents formats de matériau avec 4 repères de coupe (Unité : mm)
    Élément de réglage A4 A3 B4
    Y X Y X Y X
    Margins Top 56 59 59 61 58 56
    Bottom 20 20 20 20 20 20
    Left 10 30 30 15 15 14
    Right 10 16 16 14 16 14
    Crop marks W 170 230 230 370 205 315
    L 200 110 320 195 265 160
    Marges et distances entre les repères de découpe sur différents formats de matériau avec 3 repères de coupe (Unité : mm)
    Élément de réglage A4 A3 B4
    Y X Y X Y X
    Margins Top 56 60 60 62 59 57
    Bottom 20 20 20 20 20 20
    Left 15 30 30 15 15 15
    Right 15 17 17 15 17 14
    Crop marks W 170 240 240 380 215 325
    L 210 120 330 205 275 170
  6. Cliquez sur OK.
    Après avoir défini les valeurs, vérifiez que les repères de découpe se trouvent dans la zone d’impression.
    RAPPEL Si vous utilisez un matériau dont les dimensions sont supérieures à celles indiquées dans le tableau, définissez les valeurs en vous référant à Marges et distance entre les repères de découpe.
