1. Crear datos de corte perforados

Cargue previamente el material en la máquina y termine de preparar la salida de corte.

Preparación del materialPreparativos para la salida de corte
Procedimiento
  1. Inicia CutStudio.
    Iniciar CutStudio
  2. Crear una forma.

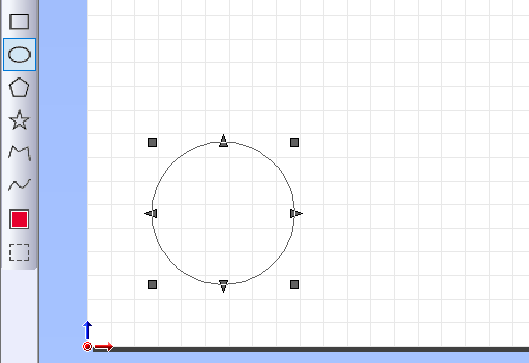

    En este ejemplo, creará el diseño que se muestra en la siguiente figura.

    CutStudio_PerforationCut

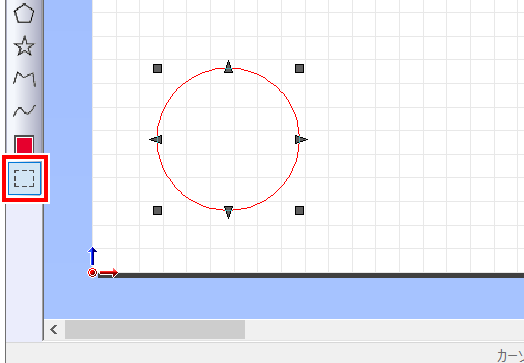

  3. Haga clic en Icon_CutStudio_Square.

    El corte perforado se establece, y el objeto se muestra en rojo.

    CutStudio_PerforationCut_01
    NOTA Haga clic en File - Preference para mostrar la ventana Preference. Permite establecer el color y la visualización de las líneas perforadas.
    NOTA Para cancelar la configuración de la línea perforada, utilice Icon_CutStudio_Select para seleccionar la forma para la que desea cancelar el corte perforado y luego haga clic en Icon_CutStudio_Square. Una vez cancelado el ajuste de la línea perforada, el color de la línea de corte vuelve a ser negro.
