1. Crear datos de corte perforados

Cargue previamente el material en la máquina y termine de preparar el corte.

Preparación del materialPreparativos para la salida de corte
Procedimiento
  1. Iniciar Designer.
    Iniciar Roland DG Connect Designer
  2. En el panel de control, haga clic en Nuevo diseño.
  3. Haga clic en Diseño de comunicación visual\nDiseño.
  4. Especifique la configuración de diseño y, a continuación, haga clic en Crear.

    Cree un nuevo diseño cambiando el nombre del diseño, estableciendo el tamaño y configurando los ajustes iniciales, como la orientación vertical u horizontal.

    También puede modificar la configuración más adelante desde la ventana de diseño.
    RDGCD_Basic_NewDesign_VC_2
  5. En la barra de herramientas de diseño, haga clic en RDGCD_Icon_Toolbar_Path Camino para dibujar la forma.

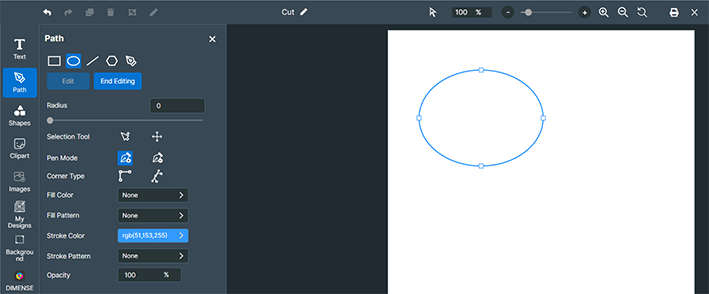

    En este ejemplo, creará el diseño que se muestra en la siguiente figura.
    PrefCut1
  6. Haga clic en Color del trazo y, a continuación, seleccione el icono gris (PerfCutContour) en la sección Roland Contour Colors.
    El círculo dibujado (A) se convierte en una línea punteada gris para utilizarlo como corte perforado.
    PerfCut2
  7. Haga clic en Guardar diseño.
