1. Crear datos de corte perforado

Cargue el material en la máquina de antemano y termine de preparar la salida de corte.

Configuración del materialPreparativos para la salida de corte

Esta sección explica cómo crear los datos de corte para corte perforado usando CorelDRAW 2020. El procedimiento de operación es el mismo para otras versiones.

Procedimiento

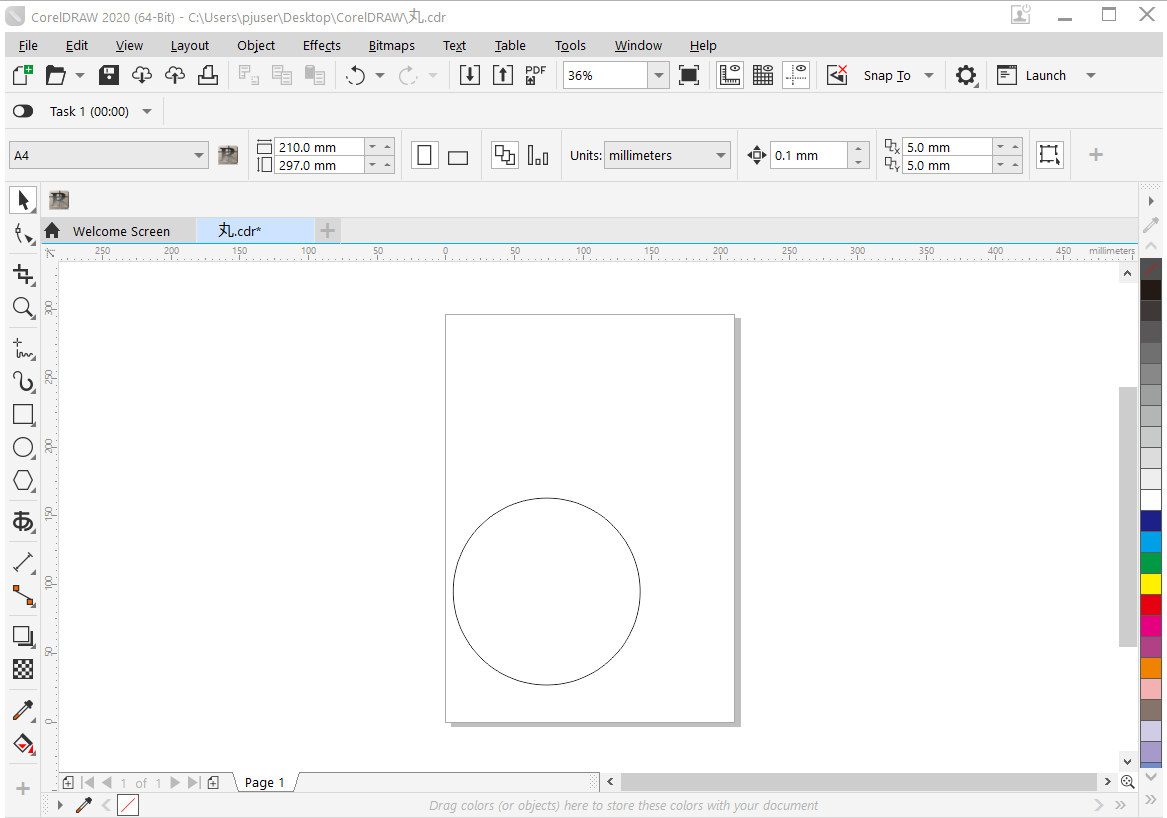

  1. Cree un nuevo documento y dibuje una nueva forma o abra un archivo existente.

    En este ejemplo, creará el diseño que se muestra en la siguiente figura.

    CDR_PerforateData_Select
  2. En la barra de herramientas, haga clic en icon_Tool-Pallet.

    Se mostrará la paleta Roland CutStudio.

    CorelDRAW_OpenPallet
  3. Seleccione un objeto al que desee aplicar el corte perforado.
  4. Haga clic en icon_CDR_Perforate.
  5. Seleccione Output Perforated Cut Lines Only.
    CDR_PerforateData_Select2

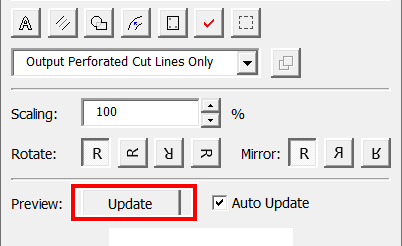

  6. Haga clic en Update.

    Verifique que la línea de corte que desea enviar se muestre en la pantalla de vista previa.

    CDR_Perforate_set
  7. Haga clic en icon_Pallet.

    CutStudio se inicia y los datos de corte se envían a CutStudio. Los datos de corte de salida siempre se alinean en el origen de CutStudio, independientemente de la posición en CorelDRAW (a excepción de los datos de marcas de corte).
