Schritt 2: Einstellen der Bedingungen für die Kachelausgabe

Aktivieren oder deaktivieren Sie die Kachelausgabe und die inneren Ränder.

Legen Sie das Material vorher in das Gerät ein und bereiten Sie die Schnittausgabe vor.

Einrichten des MaterialsVorbereitungen für die Schnittleistung
Vorgehensweise
  1. Starten Sie CutStudio.
    CutStudio starten

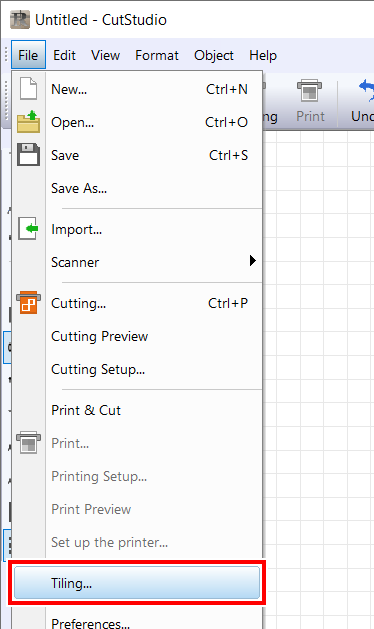

  2. Klicken Sie auf File - Tiling.

    Das Fenster Tiling wird angezeigt.

    CutStudio_File_Tiling

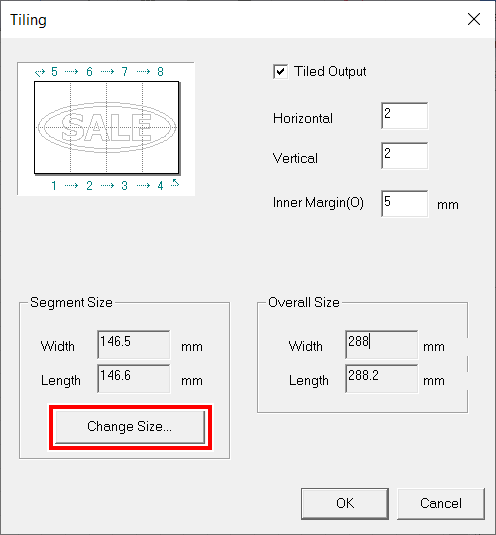

  3. Klicken Sie auf Change Size.
    CutStudio_Tiling_ChangeSize

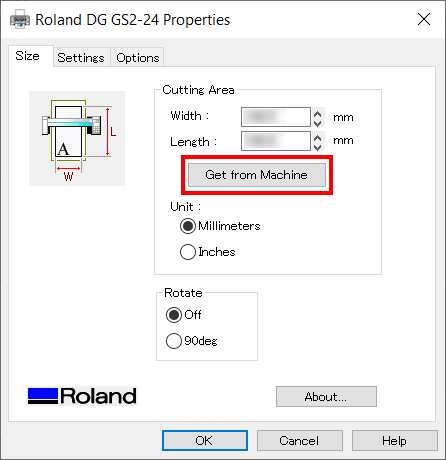

  4. Klicken Sie auf Get from Machine.

    Der schneidbare Bereich wird vom angeschlossenen Gerät erfasst und die Werte werden automatisch eingegeben.

    CutStudio_Tiling_GetFromMachine

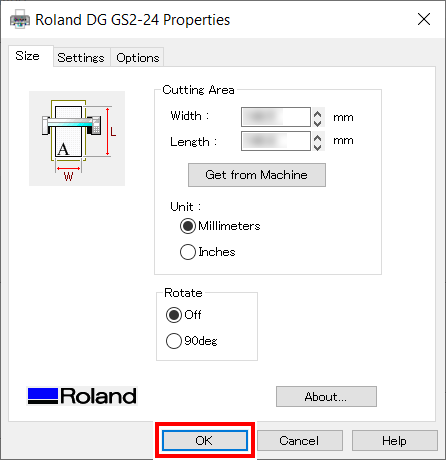

  5. Nachdem die Werte automatisch eingegeben wurden, klicken Sie auf OK.

    Die Segmentgröße wird aktualisiert.

    CutStudio_Tiling_GetFromMachine_OK

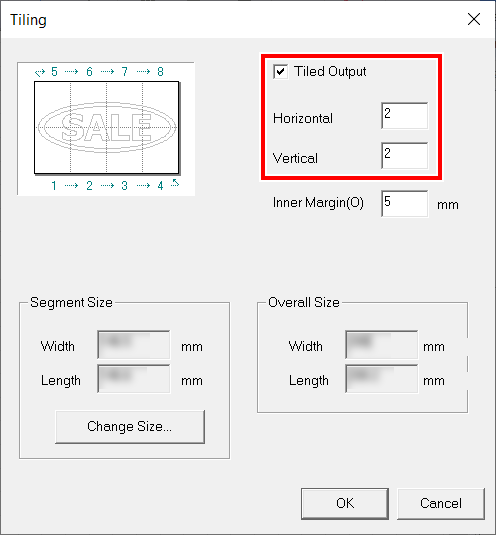

  6. Aktivieren Sie das Kontrollkästchen Tiled Output und geben Sie die Anzahl der Kacheln ein.
    CutStudio_Tiling_TiledOutput

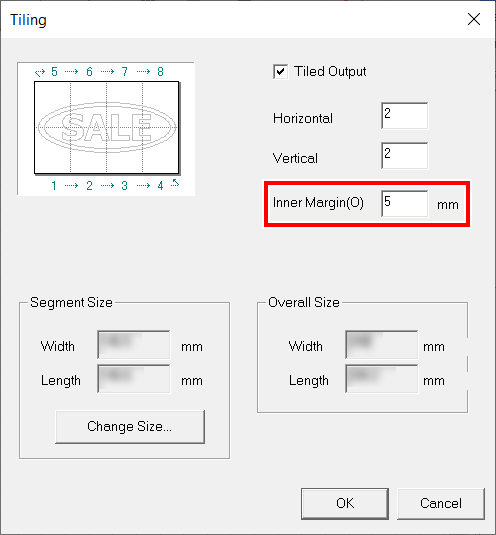

  7. Legen Sie die inneren Ränder fest.

    Wenn Inner Margin eingegeben wird, wird Overall Size automatisch aktualisiert. Stellen Sie sicher, dass Overall Size größer ist als die Ausgabegröße.

    CutStudio_Tiling_InnerMargin

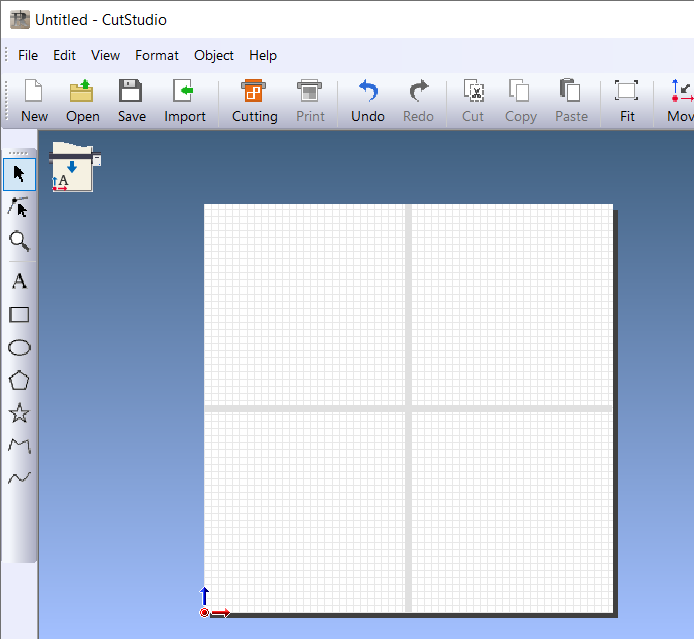

  8. Klicken Sie auf OK.

    Das Dokument wird angezeigt. Die Kanten der Segmente werden auch dann angezeigt, wenn kein innerer Rand eingestellt wurde.

    CutStudio_Tiling_01
