インストールと初期設定

プラグインのインストール

CorelDRAW 用プラグインのダウンロード

CorelDRAW で作図したデータを CutStudio に送って出力するときに使用します。CutStudio で作図して出力するときは、使用しません。

対応バージョン:CorelDRAW 2018以降

次の手順で [CorelDRAW Plugin] をダウンロードしてください。

CorelDRAW 用プラグインのダウンロード (USB 接続)

  1. 解凍した [Roland_DG_GS2-24_Full_Package_Web_Installer] フォルダーをダブルクリックする。
  2. [Roland_DG_GS2-24_Full_Package_Web_Installer.exe] をダブルクリックする。
    [ユーザーアカウント制御] 画面が表示されたら、[許可] または [はい] をクリックします。 しばらくすると、インストールメニュー画面が表示されます。
  3. [Roland_DG_GS2-24_Full_Package_Web_Installer] の [CorelDRAW PlugIn] をクリックする。
    ソフトウェアの使用許諾をお読みいただき、内容をご承諾いただける場合 [同意する] をクリックする。
    [CutStudio_Corel-PlugIn_Win.zip] を任意の場所にダウンロードします。
    Full_Package2

CorelDRAW 用プラグインのダウンロード (イーサネット接続)

  1. [Roland DG Connect Hub]を起動する。
    • Windows 11
      1. [スタート] - [すべてのアプリ] をクリックする。
      2. アプリ (プログラム) 一覧から [Roland DG Corporation] - [Roland DG Connect Hub] をクリックする。
    • Windows 10
      1. [スタート] をクリックする。
      2. アプリ (プログラム) 一覧から [Roland DG Corporation] - [Roland DG Connect Hub] をクリックする。
  2. メイン画面で使用する機体をクリックする。
    Corel_Hub2

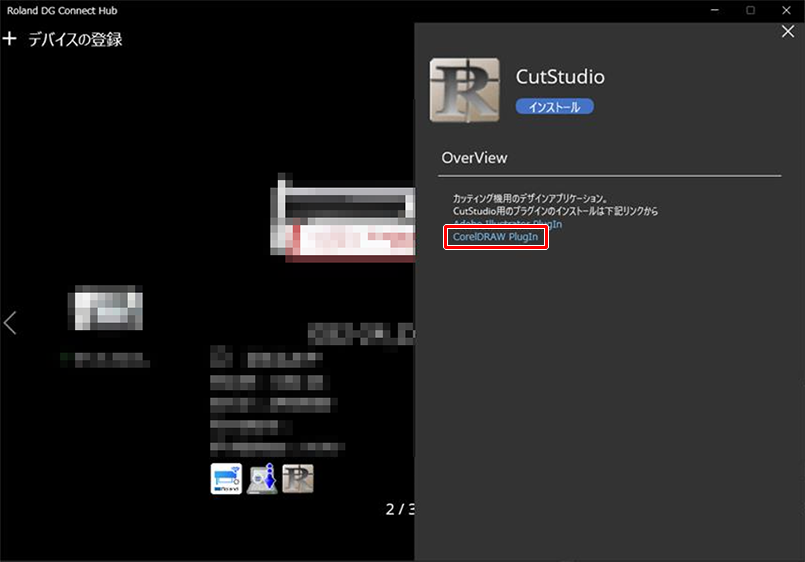

  3. [CutStudio] の下に表示されている [CorelDRAW PlugIn] をクリックする。
  4. ソフトウェアの使用許諾をお読みいただき、内容をご承諾いただける場合 [同意する] をクリックする。
    [CutStudio Corel-Plugin for Win.zip] を任意の場所にダウンロードします。

CorelDRAW 用プラグインのインストール

1. プラグインファイルを所定の場所に配置する

  1. CorelDRAW が起動しているときは、終了する。
  2. [CutStudio Corel-Plugin for Win.zip] を右クリックし、[すべて展開] をクリックする。
  3. [参照] をクリックして解凍先のフォルダーを指定し、[展開] をクリックする。
    unpack_folder
  4. 解凍してできたフォルダー [CutStudio Corel-Plugin for Win] フォルダーを開く。
    次のファイルおよびフォルダーがあります。
    • [CutStudioPlugInSupportFiles] フォルダー
    • CutStudioPlugIn.gms
    • CutStudioPlugIn.ico
    • Readme.txt (インストール手順等を記載(英語版))
    • Readmej.txt (インストール手順等を記載(日本語版))
  5. [CutStudioPlugIn.gms]、[CutStudioPlugIn.ico] および [CutStudioPlugInSupportFiles] フォルダーをコピーする。
  6. [ローカルディスク (C)] - [ユーザー] - [ユーザー名] - [AppData] - [Roaming] - [Corel] - [CorelDRAW Graphics Suite xxxx] - [Draw] - [GMS] を開く。

    [xxxx] は、お使いの CorelDRAW のバージョン番号です。

    メモ
    • [隠しファイル、隠しフォルダー、および隠しドライブを表示する] 設定にしてください。
    • [GMS]フォルダが存在しない場合、新規に[GMS]フォルダを作成してください。
  7. コピーした [CutStudioPlugIn.gms]、[CutStudioPlugIn.ico] および [CutStudioPlugInSupportFiles] フォルダーをペーストする。

2. ツールバーにプラグインの起動ボタンを追加する

  1. CorelDRAW を起動する。
  2. [ツール] - [オプション] - [カスタマイズ] をクリックする。
    [オプション] 画面が表示されます。
    corel_opt
  3. サブメニューから [コマンド] をクリックする。
    corel_command
  4. プルダウンメニューから [マクロ] を選択する。
    マクロの内容が表示されます。
    corel_macro
  5. マクロのリストから [ThisMacroStorage.ShowCutStudioPlugIn] を選び、ツールバーにドラッグする。
    corel_drop
    既存のツールバー以外の場所にドラッグすると、Roland CutStudio Plugin for CorelDRAW 用のツールバーが新規に作成されます。
  6. [OK] をクリックして [オプション] 画面を閉じる。
  7. CorelDRAW を終了する。
    これで「ツールバーにプラグインの起動ボタンを追加する」は完了です。

3. 起動ボタンのアイコンを変更する

    この作業を行わなくてもプラグインはインストールできています。アイコンを変更しなくてもいい場合は、この作業は必要ありません。

  1. CorelDRAW を起動する。
  2. [ツール] - [オプション] - [カスタマイズ] をクリックする。
    [オプション] 画面が表示されます。
    corel_opt
  3. サブメニューから [コマンド] をクリックする。
    corel_command
  4. プルダウンメニューから [マクロ] を選択する。
    マクロの内容が表示されます。
    corel_macro
  5. マクロのリストから [ThisMacroStorage.ShowCutStudioPlugIn] を選択する。
    corel_macro2
  6. [参照] をクリックする。
    corel_ref
  7. 起動ボタンのアイコンを変更する。
    [ローカルディスク (C)] - [ユーザー] - [ユーザー名] - [AppData] - [Roaming] - [Corel] - [CorelDRAW Graphics Suite xxxx] - [Draw] - [GMS] のフォルダ中のファイルから [CutStudioPlugIn.ico] を選び、[開く]をクリックします。

    [xxxx] は、お使いの CorelDRAW のバージョン番号です。

    起動ボタンのアイコンが指定のアイコンに変更されます。
    corel_icon
  8. [OK] をクリックして [オプション] 画面を閉じる。
  9. CorelDRAW を終了する。
    これで「起動ボタンのアイコンを変更する」は完了です。
