Installazione e impostazioni iniziali

Connessione Ethernet (indirizzo IP impostato automaticamente)

MEMO

Quando si stabilisce una connessione con un indirizzo IP impostato manualmente, questa procedura non è necessaria.

    1. Collegare il cavo LAN.

  1. Avviare il computer.
  2. Premere il pulsante di accensione per avviare la macchina.
    power1
  3. Collegare questa macchina e il computer con un cavo LAN.
    mac_lan

    2. Verificare l’indirizzo IP della macchina.

  1. Se la macchina è spenta, premere il pulsante di accensione per avviare la macchina.
    power1
  2. Premere [MENU] due volte per visualizzare la schermata mostrata di seguito.
    lcd_cut
  3. Premere [▼] per visualizzare la schermata mostrata di seguito.
    lcd_sysinfo
  4. Premere [▶] per visualizzare la schermata mostrata di seguito.
    lcd_infomodel
  5. Premere [▼] tre volte per aprire la schermata mostrata di seguito.
    lcd_infointer
  6. Premere [▶] due volte per visualizzare la schermata mostrata di seguito.
    lcd_dhcp
  7. Premere [▼] per visualizzare la schermata mostrata di seguito.
    lcd_ip
  8. Premere [▶] una volta.
  9. Prendere nota dell’indirizzo IP visualizzato.
  10. Premere [MENU] per tornare alla schermata originale.

    3. Configurare le impostazioni di output del plug-in di Adobe Illustrator.

  1. Avviare Adobe Illustrator.
  2. Dal menu [Window], fare clic su [Extensions], quindi su [Roland CutStudio].
    MAC_Plugin

    Viene visualizzata la tavolozza [Roland CutStudio].
    MAC_Plugin1
  3. Selezionare [GS2-24] dall’elenco [Model].
    MAC_Plugin2
  4. Fare clic su MAC_Plugin3, quindi selezionare [Connection].
    MAC_Plugin4

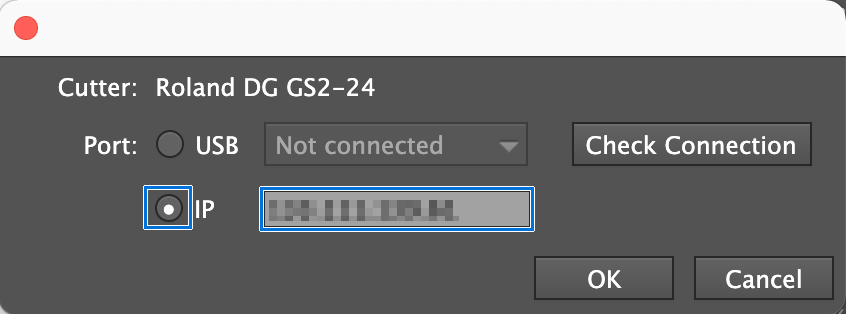

  5. Selezionare [IP], quindi inserire l’indirizzo IP annotato al Passo 9 di [2. Verificare l’indirizzo IP della macchina.].
    6. Esempio:
    Se l’indirizzo IP della macchina è [192.168.000.061], inserire [192.168.0.61].
    MAC_Plugin5
  6. Fare clic su [Check Connection].

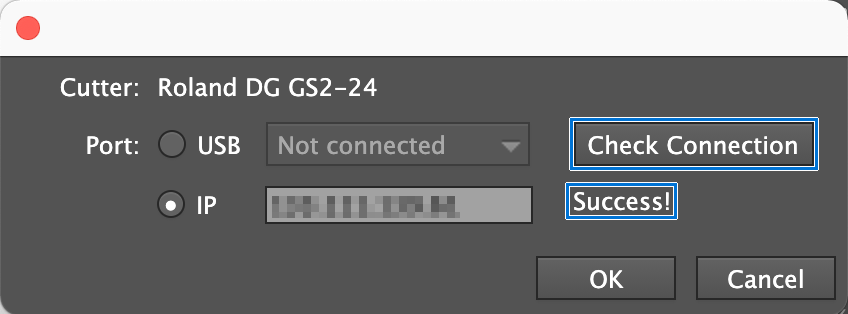

    Se la connessione con la macchina viene stabilita correttamente, viene visualizzato [Success!].
    MAC_Plugin6

    Se viene visualizzato [Failed.], verificare se l’indirizzo IP è stato inserito correttamente.
  7. Fare clic su [OK].
  8. Chiudere la tavolozza [Roland CutStudio], quindi uscire da Adobe Illustrator.
    Questo completa la connessione Ethernet.
