プリンターに再取り付け

フロントのUVシールドを取り外し、拡張テーブルを取り付けます。

手順
  1. サブ電源がオフになっている場合は、オンにする。
  2. フロントカバーを開ける。
    メディアが取り付けられたままになっている場合は、取り外してください。
  3. ネジ（2箇所）を外し、フロントUVシールドを取り外す。

    remove_screws_uvshield-front

    フロントUVシールドを持ち上げ、その左右のピンをスリットから抜き出してください。


    remove_uvshield-front

    外した2つのネジは、あとで拡張テーブル（前側）の固定に使います。

  4. 拡張テーブル（前側）を取り付ける。
    拡張テーブルの左右のピンを、図のスリットに入れてください。
    ET-64L_insert_pins_to_slit

  5. ネジ（2箇所）を取り付け、拡張テーブル（前側）を固定する。

    attach_screws_ET-64L-front

  6. プリンター背面のリアUVシールドを開ける。
    1. リア UV シールド () を開ける。
    2. リア UV シールドを機体前方に押して、リア UV シールドを左右のストッパー () の上に置く。

      Rear_UVshield

  7. 拡張テーブル（後側）を差し込む。
    図のガイドの上をスライドさせて、突き当たるまで奥へ差し込んでください。
    ET-64L_insert_back-ex-table

  8. ネジ（2箇所）を取り付け、拡張テーブル（後側）を固定する。
    ネジは、後側の拡張テーブルを取り外した際に保管しておいたものをお使いください。
    ET-64L_attach_screws_to_back-ex-table

  9. プリンターの操作パネルのAP-640_Panel_Icon_MENUをタップする。
  10. 環境設定－拡張テーブルをタップする。

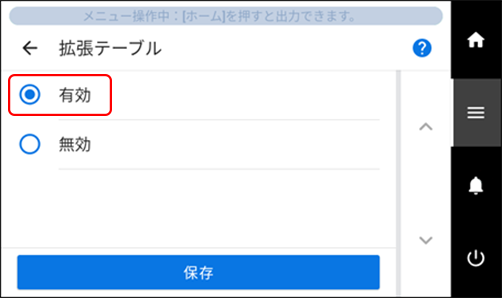

  11. 有効をタップして選び、保存をタップする
    Menu_Expansion-Table_Enable
  12. AP-640_Panel_Icon_HOMEをタップして、ホーム画面に戻る。
