Wieder an den Drucker anbringen

Entfernen Sie den vorderen UV-Schutz, um den Verlängerungstisch anzubringen.

Vorgehensweise
  1. Schalten Sie die sekundäre Stromversorgung ein, wenn diese ausgeschaltet ist.
  2. Öffnen Sie die Frontabdeckung.
    Wenn das Medium noch nicht entfernt wurde, entfernen Sie es jetzt.
  3. Entfernen Sie die Schrauben (an zwei Stellen) und nehmen Sie dann den vorderen UV-Schutz ab.

    remove_screws_uvshield-front

    Heben Sie den vorderen UV-Schutz an und ziehen Sie die linken und rechten Stifte aus den Schlitzen.


    remove_uvshield-front

    Die beiden entfernten Schrauben werden später zur Befestigung des Verlängerungstisches (Vorderseite) verwendet.

  4. Bringen Sie den (vorderen) Verlängerungstisch an.
    Stecken Sie die linken und rechten Stifte des Verlängerungstisches in die in den Abbildungen angegebenen Schlitze.
    ET-64L_insert_pins_to_slit

  5. Befestigen Sie die Schrauben (an zwei Stellen), um den Verlängerungstisch (Vorderseite) zu sichern.

    attach_screws_ET-64L-front

  6. Öffnen Sie den hinteren UV-Schutz auf der Rückseite des Druckers.
    1. Öffnen Sie den hinteren UV-Schutz ().
    2. Schieben Sie den hinteren UV-Schutz nach vorne und legen Sie ihn dann auf den linken und rechten Stopper ().

      Rear_UVshield

  7. Setzen Sie den (hinteren) Verlängerungstisch ein.
    Schieben Sie den Tisch über die in der Abbildung angegebenen Führungen bis zum Anschlag ein.
    ET-64L_insert_back-ex-table

  8. Befestigen Sie die Schrauben (an zwei Stellen), um den Verlängerungstisch (Rückseite) zu sichern.
    Verwenden Sie die entfernten Schrauben, wenn Sie den hinteren Verlängerungstisch entfernen.
    ET-64L_attach_screws_to_back-ex-table

  9. Tippen Sie auf AP-640_Panel_Icon_MENU auf dem Bedienfeld des Druckers.
  10. Tippen Sie auf Voreinstellungen > Verlängerungstisch.

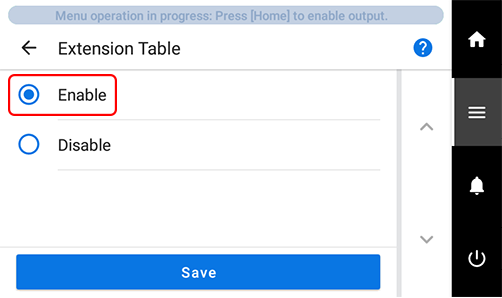

  11. Tippen und wählen Sie Aktivieren und tippen Sie dann auf Speichern.
    Menu_Expansion-Table_Enable
  12. Tippen Sie auf AP-640_Panel_Icon_HOME, um zum Startbildschirm zurückzukehren.
