銑區域的清潔

步驟
  1. 確認機器處於待機狀態。

    機器上部或銑區域的狀態燈為藍色亮燈狀態時，即表示本機處於工作待機狀態。

    狀態燈顏色表示的狀態
  2. 確認本機已連線至集塵器。
    在使用具連動功能的集塵器時，請確保連動用纜線已連接在本機的擴充端子。
  3. 顯示VPanel。
  4. 打開Milling area cleaning畫面。

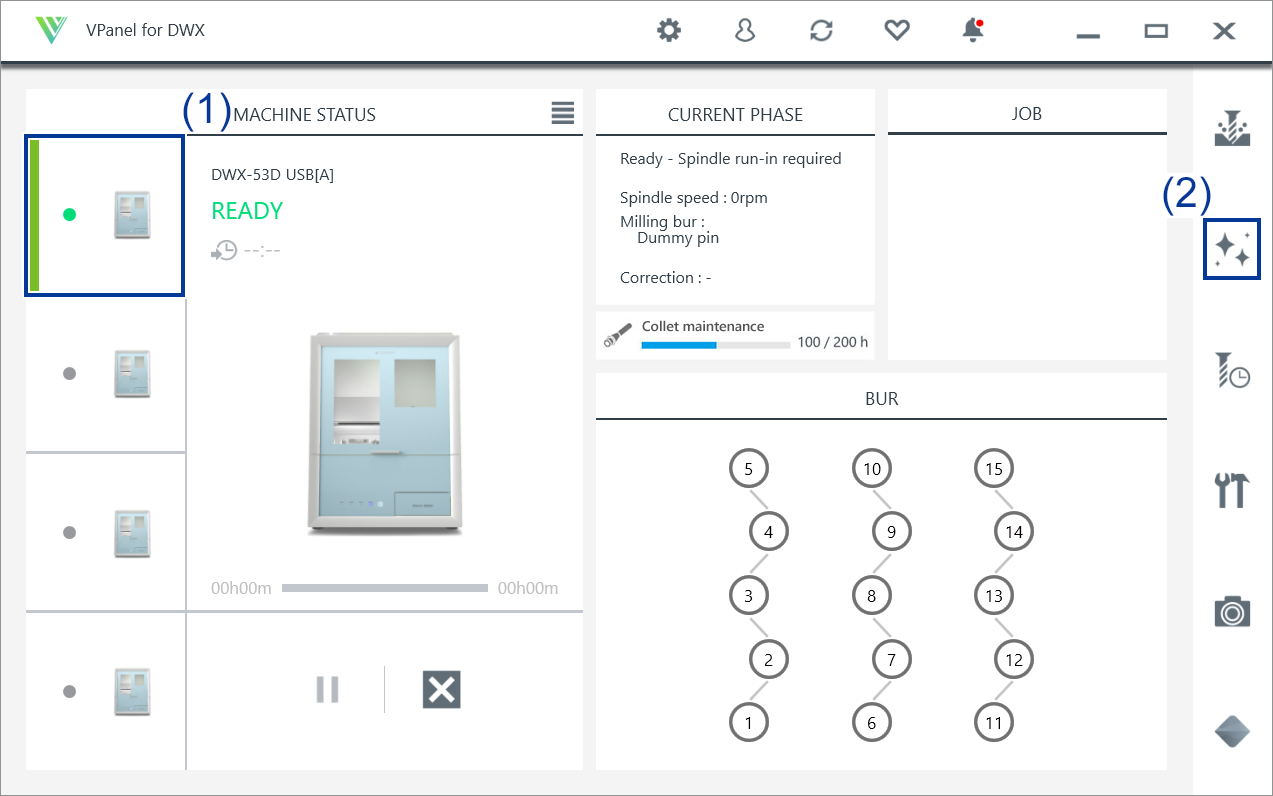

    1. 在VPanel主畫面選擇操作的機器。
      連線多台機器時，在MACHINE STATUS中按一下要操作的機器的影像即可切換操作對象。
    2. 按一下Icon_VPanel_CleaningMillingArea。
      即會顯示Milling area cleaning畫面。
    VPanel_Main_Cleaning
  5. 開啟集塵器。

    • 使用有連動功能的集塵器時

      自動開啟集塵器。

    • 使用其他的集塵器時

      請手動開啟集塵器。

  6. 打開設備前蓋。

    請向上拉起直至聽到喀擦聲為止。

    DWX-53DC_AdapterAreaCover_Open
  7. 遵循畫面指示清潔各部位。

    請使用附屬的刷子仔細清掃加工粉塵。如果仍然有加工粉塵附著，可能影響加工品質。掃落的加工粉塵，請用集塵器吸乾淨。

    重要 請勿直接用手碰觸離子發生器內部。
    DWX-53DC_Ionizer_touch
    • 前

      清潔夾板（）。

      DWX-53DC_MillingArea_Maintenance
    • 後

      請用附屬的保養用布擦拭相機的機蓋。

      如果機蓋髒污，可能導致拍攝的影像不清晰，無法確認加工情況或錯誤時的狀態。

      DWX-53DC_MillingArea_01
    • 反面

      清潔夾板（）的反面。

      DWX-53DC_Cleaning_Clamp_02
    • 主軸

      清潔主軸的前端。請同時清除仿真棒、刀具夾頭和刀具保持具的縫隙中殘留的加工粉塵。

      DWX-53DC_Cleaning_Spindle
  8. 清潔結束後，關閉設備前蓋。

    請輕輕將設備前蓋向上拉起，然後再降下直到發出喀嚓聲為止。

    DWX-53DC_Cover_Close
  9. 按一下Close。
  10. 關閉集塵器。

    • 使用有連動功能的集塵器時

      VPanel的Milling area cleaning畫面關閉後，將自動關閉集塵器。

      註 也可透過按下內建面板的觸控感測器來關閉集塵器。

    • 使用其他的集塵器時

      請手動關閉集塵器。
