Remplacement du nettoyeur de la fausse goupille

Remplacer le nettoyeur de la fausse goupille s’il est abîmé et à la date de remplacement recommandée.

Lorsque le nettoyeur de la fausse goupille arrive à la date recommandée, un message de rappel pour l’utilisateur s’affiche dans VPanel.

IMPORTANT

Cesser d’utiliser le nettoyeur de la fausse goupille s’il est endommagé ou si la date de remplacement recommandée est passée.

En continuant à utiliser le nettoyeur, la qualité de fraisage peut baisser et la machine peut ne pas fonctionner correctement.

Procédure
  1. Afficher VPanel.
  2. Ouvrir la fenêtre Machine settings.
    1. Dans la fenêtre supérieure de VPanel, sélectionner la machine à faire fonctionner.
      Si plusieurs machines ont été connectées, il est possible de commuter à une autre machine à faire fonctionner en cliquant sur son image dans MACHINE STATUS.
    2. Cliquer sur Icon_VPanel_MachineSetting.

      La fenêtre Machine settings s’affiche.

      VPanel_Main_MachineSetting

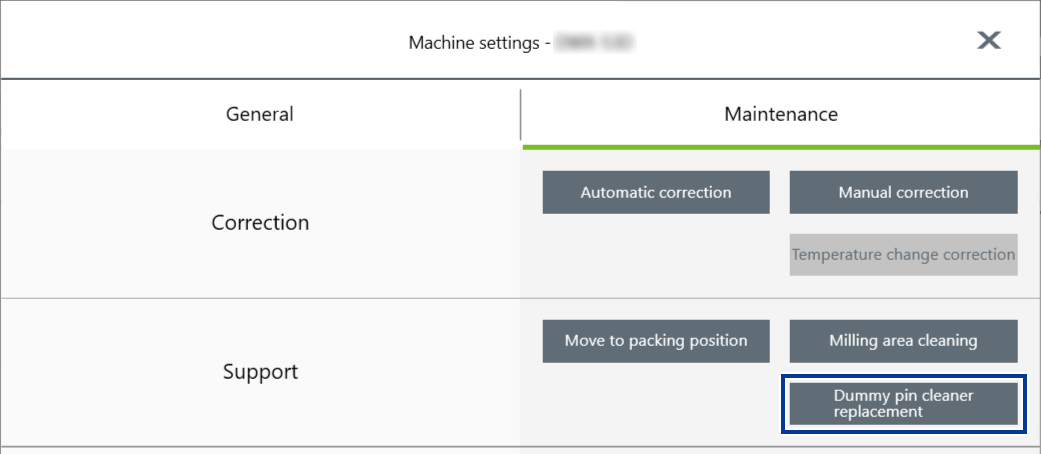

  3. Dans l’onglet Maintenance, cliquer sur Dummy Pin Cleaner Replacement.
    VPanel_Maintenance_DummyPinCleaner

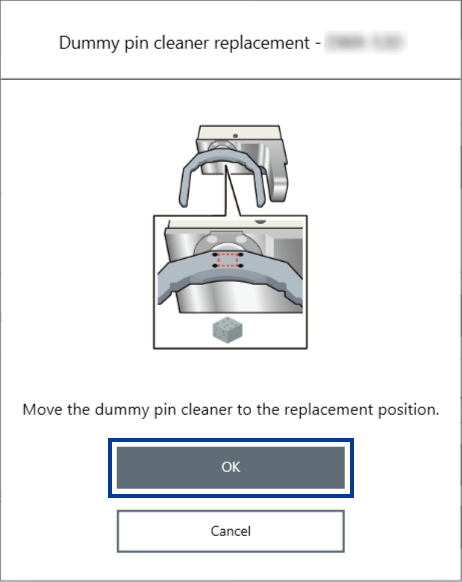

  4. À l'apparition de la fenêtre ci-après, cliquer sur OK.

    L’unité axe rotatif se déplace en position permettant d’opérer.

    VPanel_Maintenance_DummyPinCleaner_00
  5. Ouvrir le capot avant.

    Tirer jusqu’à percevoir un déclic.

    DWX-53DC_AdapterAreaCover_Open
  6. Détacher délicatement le nettoyeur de la fausse goupille appliqué au clip.

    Si des résidus de fraisage se trouvent à l’endroit où le nettoyeur de la fausse goupille a été enlevé, les éliminer avec le chiffon de nettoyage fourni.

    DWX-53DC_DummyPinCleaner_Remove
  7. Enlever le papier de protection de la surface adhésive du nettoyeur de la fausse goupille neuf et appliquer le nettoyeur en position indiquée ci-dessous.

    Plier et appliquer délicatement le nettoyeur de la fausse goupille pour recouvrir la base et l’inclinaison du clip.

    DWX-53DC_DummyPinCleaner_Attach
    RAPPEL

    Appliquer le nettoyeur de la fausse goupille de manière à ce que la surface adhésive ne dépasse pas de la circonférence extérieure du clip.

    Si la surface adhésive dépasse du clip, elle risque de gêner le fonctionnement de la machine pendant le fraisage, en altérant sa qualité.

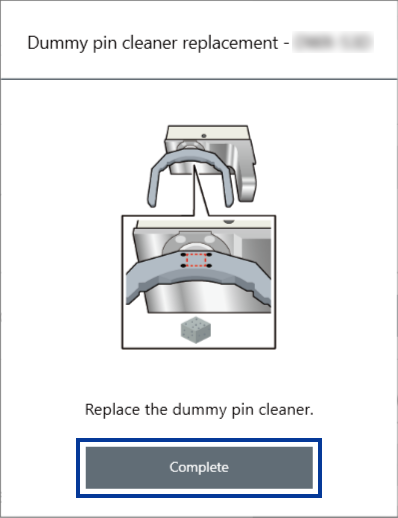

  8. Après avoir appliqué le nettoyeur de la fausse goupille neuf sur le clip, cliquer sur Complete.
    VPanel_Maintenance_DummyPinCleaner_01
  9. Fermer le capot avant.

    Tirer délicatement sur le capot puis l’abaisser jusqu’à percevoir un déclic.

    DWX-53DC_Cover_Close

    Le remplacement du nettoyeur de la fausse goupille est terminé quand l’unité axe rotatif se déplace vers sa position d’origine et quand The operation is complete. est affiché.
