Nettoyage de la zone de fraisage

Procédure
  1. Vérifier que la machine est en état « Prêt ».

    Si le témoin d’état s’allume au sommet de la machine ou si la zone de fraisage est allumée en bleu, la machine est en standby/veille.

    États indiqués par la couleur du voyant d'état
  2. S'assurer que le collecteur de poussière est raccordé à la machine
    Lors de l’utilisation d’un collecteur de poussière à fonction de liaison intégrée, s’assurer que le câble de liaison est branché au port d'extension de la machine.
  3. Afficher VPanel.
  4. Ouvrir la fenêtre Milling area cleaning.

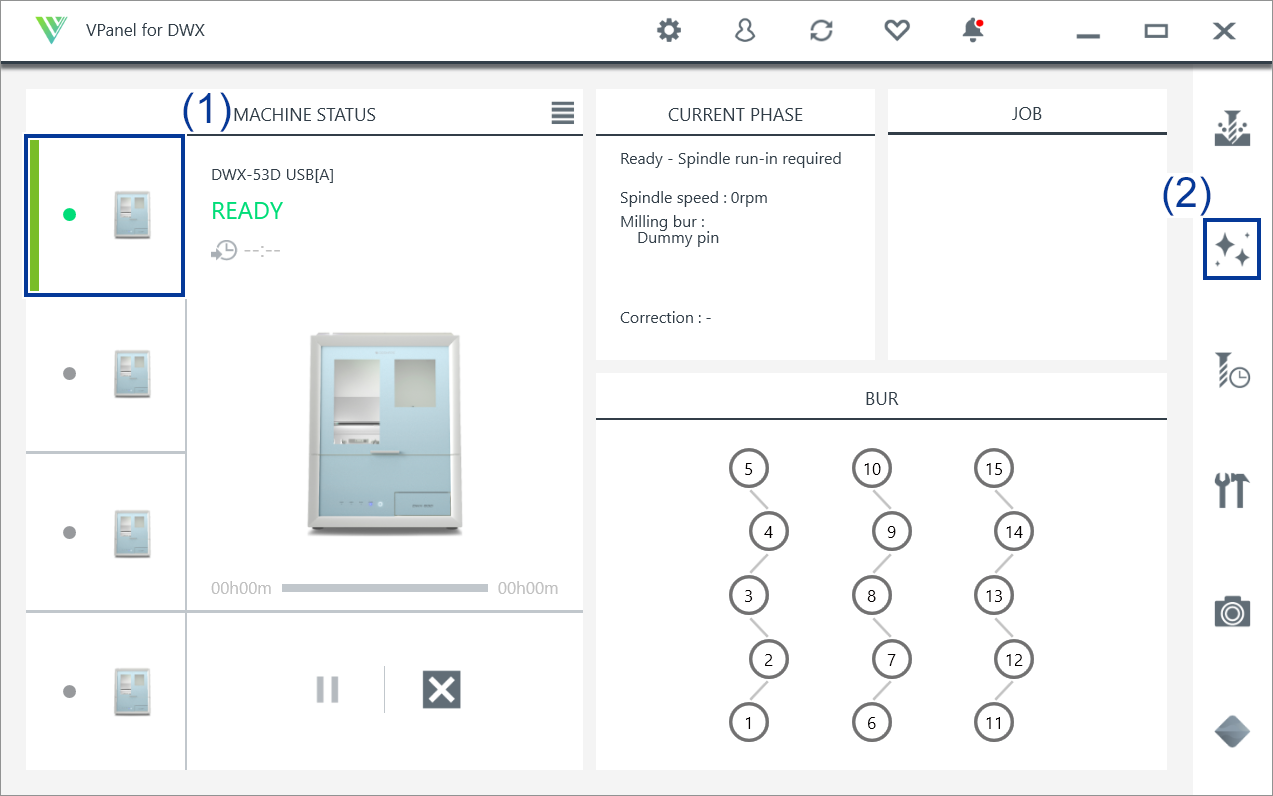

    1. Dans la fenêtre supérieure de VPanel, sélectionner la machine à faire fonctionner.
      Si plusieurs machines ont été connectées, il est possible de commuter à une autre machine à faire fonctionner en cliquant sur son image dans MACHINE STATUS.
    2. Cliquer sur Icon_VPanel_CleaningMillingArea.
      La fenêtre Milling area cleaning s’affiche.
    VPanel_Main_Cleaning
  5. Allumer le collecteur de poussière.

    • Utilisation d’un collecteur de poussière à fonction de liaison intégrée

      Le collecteur de poussière s’allume automatiquement.

    • Utilisation d’autres collecteurs de poussière

      Allumer le collecteur de poussière manuellement.

  6. Ouvrir le capot avant.

    Tirer jusqu’à percevoir un déclic.

    DWX-53DC_AdapterAreaCover_Open
  7. Suivre les instructions à l'écran pour nettoyer chacune de ses parties.

    Utiliser la brosse fournie pour éliminer avec précaution les résidus de fraisage. Tout résidu de fraisage non éliminé risque d’altérer la qualité de fraisage Utiliser le collecteur de poussière pour prélever les résidus de poussière éliminés.

    IMPORTANT Ne pas toucher directement l'intérieur de l'ionisateur.
    DWX-53DC_Ionizer_touch
    • Partie frontale

      Nettoyer le clip ().

      DWX-53DC_MillingArea_Maintenance
    • Partie arrière

      Utiliser le chiffon de nettoyage fourni pour nettoyer le revêtement de la caméra.

      Si la caméra est sale, les images enregistrées seront floues, et ne permettraient pas de contrôler l’état de fraisage et la situation à la survenue d’une erreur.

      DWX-53DC_MillingArea_01
    • Partie arrière

      Nettoyer la partie arrière du clip ().

      DWX-53DC_Cleaning_Clamp_02
    • Mandrin

      Nettoyer l’embout du mandrin. Éliminer aussi les résidus de fraisage qui restent dans l’espace entre la fausse goupille ou la collerette et le support des fraises.

      DWX-53DC_Cleaning_Spindle
  8. Le nettoyage terminé, fermer le capot avant.

    Tirer délicatement sur le capot puis l’abaisser jusqu’à percevoir un déclic.

    DWX-53DC_Cover_Close
  9. Cliquer sur Close.
  10. Éteindre le collecteur de poussière.

    • Utilisation d’un collecteur de poussière à fonction de liaison intégrée

      La fermeture de la fenêtre Milling area cleaning dans VPanel provoque l’extinction du collecteur de poussière.

      RAPPEL Le collecteur de poussière peut aussi être éteint en pressant le capteur tactile sur le panneau intégré.

    • Utilisation d’autres collecteurs de poussière

      Éteindre le collecteur de poussière manuellement.
