Corrección automática

Procedimiento

Cierre la cubierta frontal si está abierta.

Tire suavemente la cubierta frontal hacia arriba y luego bájela hasta escuchar un clic.
Encienda el interruptor de encendido de la máquina.
La máquina inicia las operaciones iniciales. Cuando la luz de estado deja de parpadear y permanece encendida, las operaciones iniciales están completas.

IMPORTANTE No abra las cubiertas durante las operaciones iniciales.

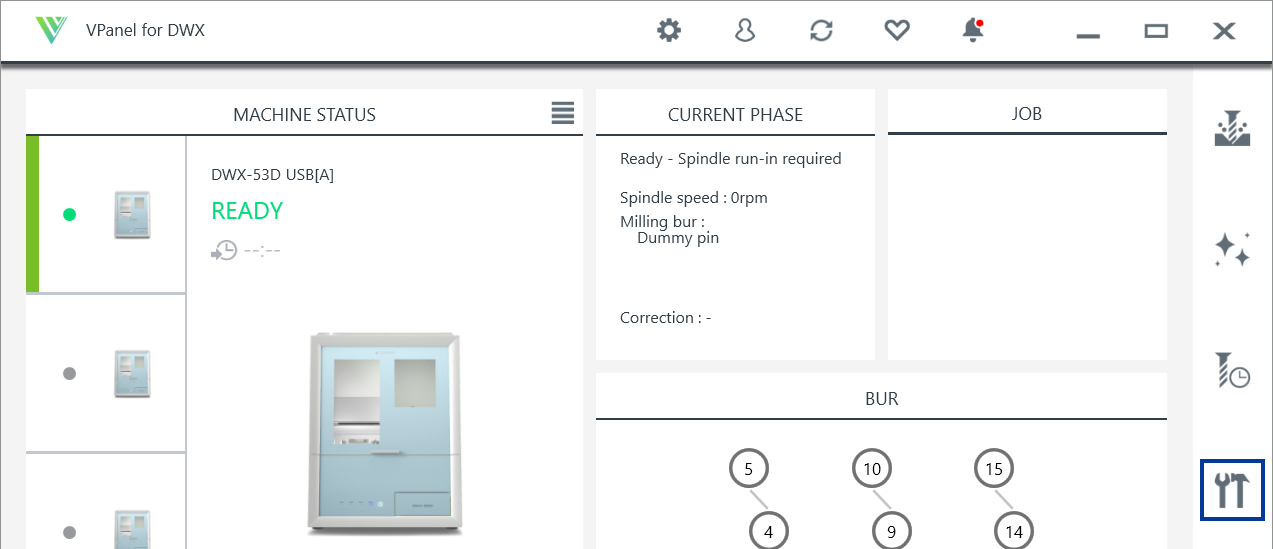

Mostrar VPanel.
Hacer clic .
Los Ajustes de la máquina - DWX-53D Aparecerá una ventana.

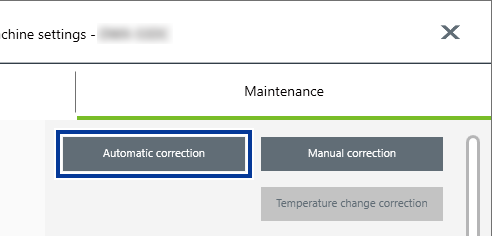

En la Maintenance pestaña, haga clic Automatic correction.

La Corrección automática - DWX-53D Se muestra la ventana.
Siga las instrucciones en pantalla para realizar la corrección automática.

Después de limpiar la máquina, coloque el pasador de detección y el dispositivo de corrección automática y realice la corrección automática.

Realice la limpieza e instalación de las piezas de acuerdo con los siguientes procedimientos.

1. Instale el pin de detección.

Procedimiento

Abra la cubierta frontal.

Tire hasta oír un clic.
Limpie todos los residuos de fresado de la unidad del eje giratorio y del cargador ATC.
Limpieza después de los acabados de fresado
Utilice el paño incluido para limpiar la abrazadera () y el área alrededor del sensor de fresado () limpio.

Si hay suciedad en estos lugares, es posible que no sea posible realizar la corrección correctamente.
IMPORTANTE Limpie también la parte inferior de la abrazadera () limpio.
Limpie el pin de detección () y la parte superior () y abajo () de la plantilla de corrección automática limpia.

Limpie las partes grises en la siguiente figura. Si hay suciedad en estos lugares, es posible que no sea posible realizar la corrección correctamente.

IMPORTANTE Limpie también el eje del dispositivo de corrección automática.
Cargue el pin de detección en la posición número 15 del cargador ATC.

NOTA
Inserte el pasador de detección firmemente en el cargador ATC.

Si el pasador se carga en la posición incorrecta o está inclinado, puede producirse un error o un mal funcionamiento que podría dañar la máquina.

Procedimiento

Con el ID del adaptador hacia usted, inserte la plantilla de corrección automática en la abrazadera.

Empuje suavemente la plantilla de corrección automática a lo largo de toda la ranura de la abrazadera.

Insertarlo con demasiada fuerza hará que la plantilla de corrección automática golpee el interior de la máquina, lo que puede provocar lesiones y daños en la plantilla.
Asegure la plantilla de corrección automática.

Como se muestra en la figura, cierre las perillas de fijación (en dos ubicaciones) en las direcciones de las flechas mientras presiona la plantilla de corrección automática para asegurarla.
Tire suavemente de la plantilla de corrección automática para comprobar que no se afloje.
Cierre la cubierta frontal.

Tire suavemente la cubierta frontal hacia arriba y luego bájela hasta escuchar un clic.

Procedimiento

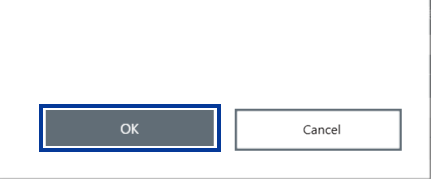

Después de realizar el trabajo que se muestra en la ventana, haga clic en OK.

Se iniciará la corrección automática.

La corrección automática finaliza cuando se muestra el mensaje de operación completa.

Una vez completada la corrección, retire el pasador de detección y el dispositivo de corrección automática, límpielos y luego guárdelos.

PRECAUCIÓN

No tire del adaptador con fuerza excesiva al retirarlo.

Si lo hiciera, podría lesionarse por impacto de su mano o brazo con algún objeto.

Procedimiento

Abra la cubierta frontal.

Tire hasta oír un clic.
Retire el pasador de detección del almacén de herramientas.
Retire la plantilla de corrección automática.
1. Abra las perillas de fijación (en dos ubicaciones) en las direcciones de las flechas para liberar los bloqueos.
2. Extraiga lentamente el dispositivo de corrección automática.

  Saque la plantilla lentamente. Tenga cuidado de no golpear el interior de la máquina con las manos u otras partes del cuerpo al extraer esta pieza.
Guarde el dispositivo de corrección automática y el pasador de detección.

Coloque el dispositivo de corrección automática en el bastidor adaptador y guarde el pasador de detección en el almacenamiento inferior.
