Den Blindstiftreiniger auswechseln

Der Blindstiftreiniger ist auszuwechseln, wenn er beschädigt wird und wenn die empfohlene Austauschzeit erreicht ist.

Wenn der Blindstiftreiniger die empfohlene Austauschzeit erreicht hat, wird in VPanel eine Meldung angezeigt, in der der Benutzer daran erinnert wird, den Reiniger auszuwechseln.

WICHTIG

Verwenden Sie den Blindstiftreiniger nicht weiter, wenn er beschädigt ist oder wenn die empfohlene Austauschzeit abgelaufen ist.

Den Reiniger weiter zu verwenden, kann die Fräsqualität beeinträchtigen und zu Funktionsstörungen der Maschine führen.

Vorgehensweise
  1. Zeigen Sie VPanel an.
  2. Öffnen Sie das Fenster Machine settings.
    1. Wählen Sie im obersten Fenster von VPanel die Maschine, mit der Sie arbeiten möchten.
      Wenn mehrere Maschinen angeschlossen sind, können Sie auf eine andere Maschine umschalten, indem Sie unter MACHINE STATUS auf deren Bild klicken.
    2. Klicken Sie auf Icon_VPanel_MachineSetting.

      Das Fenster Machine settings wird angezeigt.

      VPanel_Main_MachineSetting

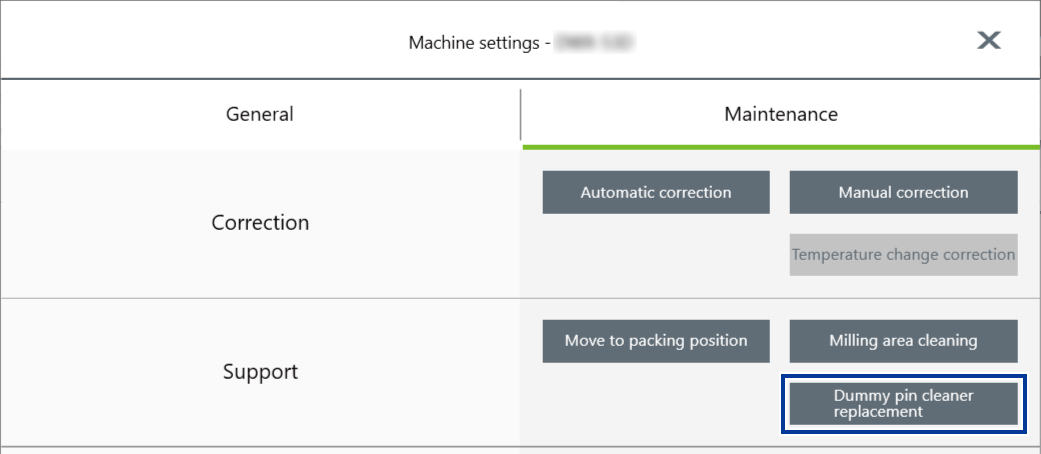

  3. Klicken Sie im Reiter Maintenance auf Dummy Pin Cleaner Replacement.
    VPanel_Maintenance_DummyPinCleaner

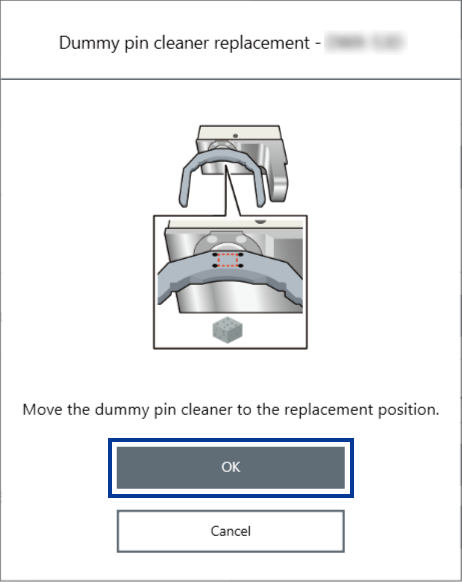

  4. Wenn das in der folgenden Abbildung gezeigte Fenster angezeigt wird, klicken Sie auf OK.

    Die Drehachseneinheit bewegt sich in eine Position, die die Arbeit ermöglicht.

    VPanel_Maintenance_DummyPinCleaner_00
  5. Öffnen Sie die Frontabdeckung.

    Ziehen Sie daran, bis Sie ein Klicken hören.

    DWX-53DC_AdapterAreaCover_Open
  6. Schälen Sie den Blindstiftreiniger, der an der Klemme befestigt ist, langsam ab.

    Wenn dort, wo der Blindstiftreiniger entfernt wurde, Fräsabfälle sind, wischen Sie sie mit dem mitgelieferten Pflegetuch weg.

    DWX-53DC_DummyPinCleaner_Remove
  7. Entfernen Sie das Papier auf der Rückseite, das die Klebefläche des neuen Blindstiftreinigers schützt, und bringen Sie den Reiniger in der hier unten gezeigten Position an.

    Biegen Sie den Blindstiftreiniger vorsichtig und bringen Sie ihn so an, dass er den Boden und die Schräge der Klemme bedeckt.

    DWX-53DC_DummyPinCleaner_Attach
    Anmerkung

    Bringen Sie den Blindstiftreiniger so an, dass die Klebefläche nicht über den Außenumfang der Klemme herausragt.

    Wenn die Klebefläche über den Außenumfang der Klemme herausragt, kann sie den Betrieb der Maschine während des Fräsens behindern, was die Fräsqualität beeinträchtigen kann.

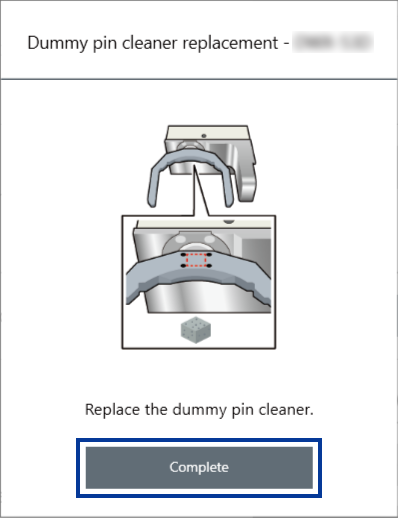

  8. Nachdem Sie den neuen Blindstiftreiniger an der Klemme befestigt haben, klicken Sie auf Complete.
    VPanel_Maintenance_DummyPinCleaner_01
  9. Schließen Sie die Frontabdeckung.

    Ziehen Sie die Frontabdeckung ganz leicht hoch und senken Sie sie dann, bis Sie ein Klicken hören.

    DWX-53DC_Cover_Close

    Das Auswechseln des Blindstiftreinigers ist beendet, wenn sich die Rotationsachseneinheit wieder in ihre ursprüngliche Lage bewegt und The operation is complete. angezeigt wird.
