Mit dem Fräsen starten

Fräsdaten ausgeben und mit dem Fräsen starten

Um Fräsdaten auszugeben, können Sie auch eine handelsübliche CAM-Software benutzen. Für Informationen über kompatible CAM-Software wenden Sie sich bitte an Ihren Roland DG Corporation Vertragshändler.

WARNUNG

Stellen Sie sicher, dass der Staubfilter eingeschaltet ist.

Frässpäne und Werkstücke sind brennbar und giftig.

WARNUNG

Verwenden Sie zum Wegräumen von Frässpänen niemals einen Staubsauger.

Die Aufnahme von feinen Frässpänen mit einem gewöhnlichen Staubsauger kann zu Brand- oder Explosionsgefahr führen.

WARNUNG

Befestigen Sie das Fräswerkzeug und das Werkstück sicher an seinem Platz. Stellen Sie nach dem Befestigen sicher, dass keine Schraubenschlüssel oder andere Gegenstände versehentlich zurückgelassen wurden.

Andernfalls können solche Gegenstände mit Gewalt aus der Maschine geschleudert werden, was ein Verletzungsrisiko darstellt.

WARNUNG

Offene Flamme vom Arbeitsbereich fernhalten.

Frässpäne können sich entzünden. Pulverförmiges Material ist extrem entflammbar, und selbst metallisches Material kann Feuer fangen.

Vorgehensweise
  1. Überprüfen Sie die Einstellungen der Fräsdaten.
    Zum Fräsen nötige CAM-Einstellungen
  2. Zeigen Sie VPanel an.
  3. Öffnen Sie das Fenster Output a file.

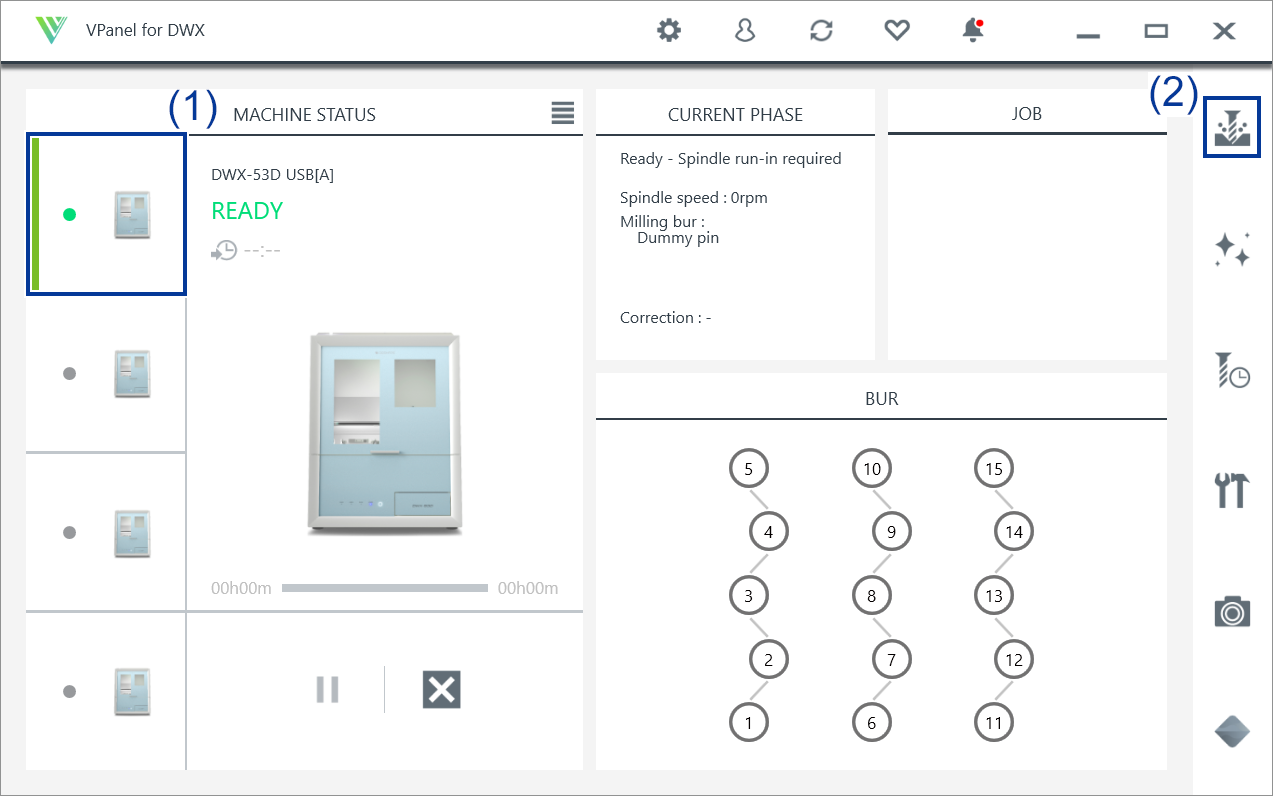

    1. Wählen Sie im obersten Fenster von VPanel die Maschine, mit der Sie arbeiten möchten.
      Wenn mehrere Maschinen angeschlossen sind, können Sie auf eine andere Maschine umschalten, indem Sie unter MACHINE STATUS auf deren Bild klicken.
    2. Klicken Sie auf Icon_VPanel_OutputAFile.

      Das Fenster Open wird angezeigt.

      VPanel_Main_SelectJob
  4. Wählen Sie die Fräsdaten aus und klicken Sie dann auf Open.

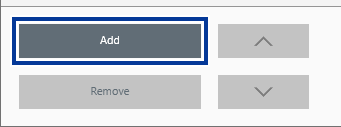

    Die ausgewählten Fräsdaten werden in der Datenliste im Fenster Output a file angezeigt. Klicken Sie auf Add im Fenster Output a file, um Dateien hinzuzufügen, wenn Sie durchgängig Fräsdaten ausgeben möchten.

    VPanel_FileOutput_Add
    Anmerkung

    Die durchgängige Ausgabe von Fräsdaten in einem anderen Dateiformat ist nicht möglich.

    Nachdem die Ausgabe abgeschlossen ist, fügen Sie die Fräsdaten in einem anderen Dateiformat zur Datenliste hinzu, bevor Sie die Ausgabe durchführen.

  5. Überprüfen Sie, ob das Werkstück und der Fräser in der Fräsmaschine eingestellt sind.
    Fräser einsetzen

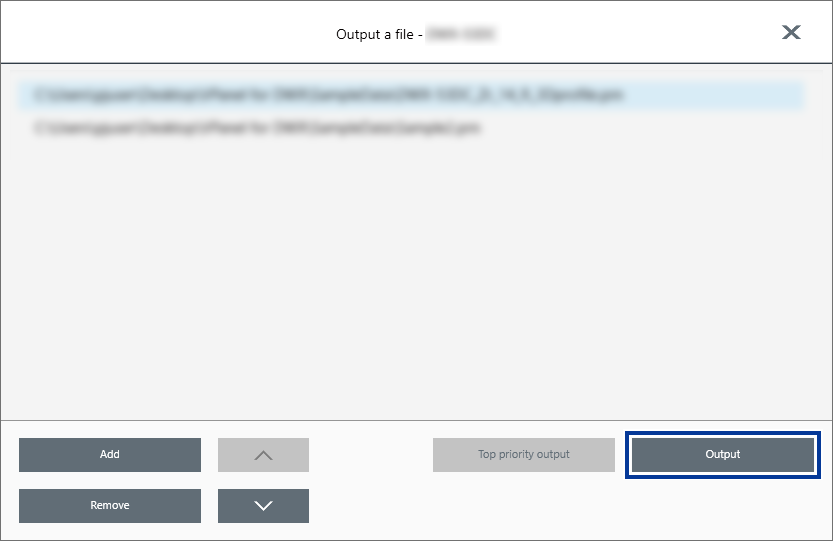

  6. Klicken Sie auf Output.
    VPanel_FileOutput_Output
    Anmerkung

    • Die Reihenfolge der Datenliste ändern

      • Sie können die Reihenfolge der Ausgabe ändern, indem Sie die Fräsdaten in der Fräsliste auswählen und dann auf VPanel_for_DWX_Output_Up oder VPanel_for_DWX_Output_Down klicken. (Die Fräsdaten werden vom Anfang der Datenliste an ausgegeben.)

    • Fräsdaten aus der Datenliste entfernen

      • Um Fräsdaten aus der Datenliste zu löschen, wählen Sie die entsprechenden Fräsdaten in der Fräsliste aus und klicken Sie auf Delete.

    • Fräsdaten durch Drag & Drop hinzufügen

      • Sie können Fräsdaten zur Datenliste hinzufügen, indem Sie die Daten in das oberste Fenster oder in das Fenster Output a file ziehen.

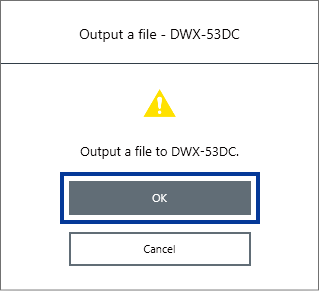

  7. Klicken Sie im Bestätigungsfenster auf OK.
    VPanel_Dialog_FileOutput_Confirm

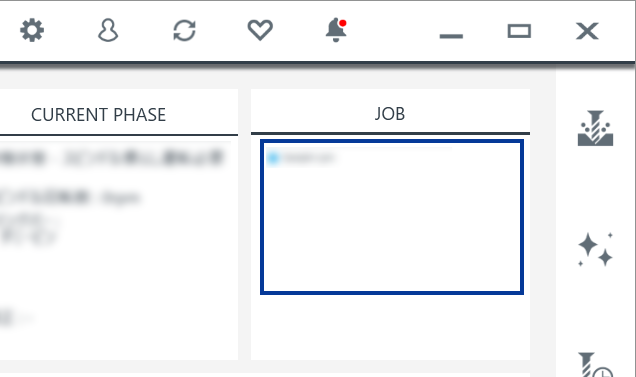

    Die Ausgabe-Fräsdaten werden in JOB des obersten Fensters angezeigt und danach startet das Fräsen.

    VPanel_Main_JobWorking
    WICHTIG

    Öffnen Sie die Frontabdeckung während des Fräsens nicht.

    Aus Sicherheitsgründen führt das Öffnen der Frontabdeckung, während der Fräsvorgang läuft, dazu, dass die Maschine ein Notabschaltung vornimmt. Falls ein Fehler auftritt, nutzen Sie die im folgenden Link verfügbaren Informationen, um den Fehler zu beheben.

    1017-0000The front cover was opened.

Den Adapteraufsatz aus der Maschine entfernen

Wenn das Fräsen abgeschlossen ist, können Sie den Adapter aus der Maschine entfernen.

Das Fräsen ist beendet, wenn READY oder FINISH unter MACHINE STATUS in VPanel angezeigt wird.

Vorgehensweise
  1. Öffnen Sie die Frontabdeckung.

    Ziehen Sie daran, bis Sie ein Klicken hören.

    DWX-53DC_AdapterAreaCover_Open
  2. Öffnen Sie die Befestigungsknäufe (an zwei Stellen) in Pfeilrichtung, um die Verriegelungen zu lösen.
    DWX-53D_clamp_open_normal
  3. Ziehen Sie den Adapter langsam heraus.

    Achten Sie darauf, den Adapter langsam herauszuziehen. Gehen Sie vorsichtig vor, um zu verhindern, dass Sie mit den Händen oder anderen Körperteilen ans Innere der Maschine stoßen, während Sie dieses Teil herausziehen.

    DWX-53DC_Adapter_Eject_normal
