铣区域的清洁

步骤
  1. 确认机器处于待机状态。

    如果机器上部或者铣区域的状态状态灯点亮蓝色,表示本机处于工作等待中。

    状态灯颜色所表示的状态
  2. 确认集尘器已连接至本机。
    使用自带连动功能的集尘器时,请确认连动用电缆已连接至本机的扩展端子。
  3. 显示VPanel。
  4. 打开Milling area cleaning画面。

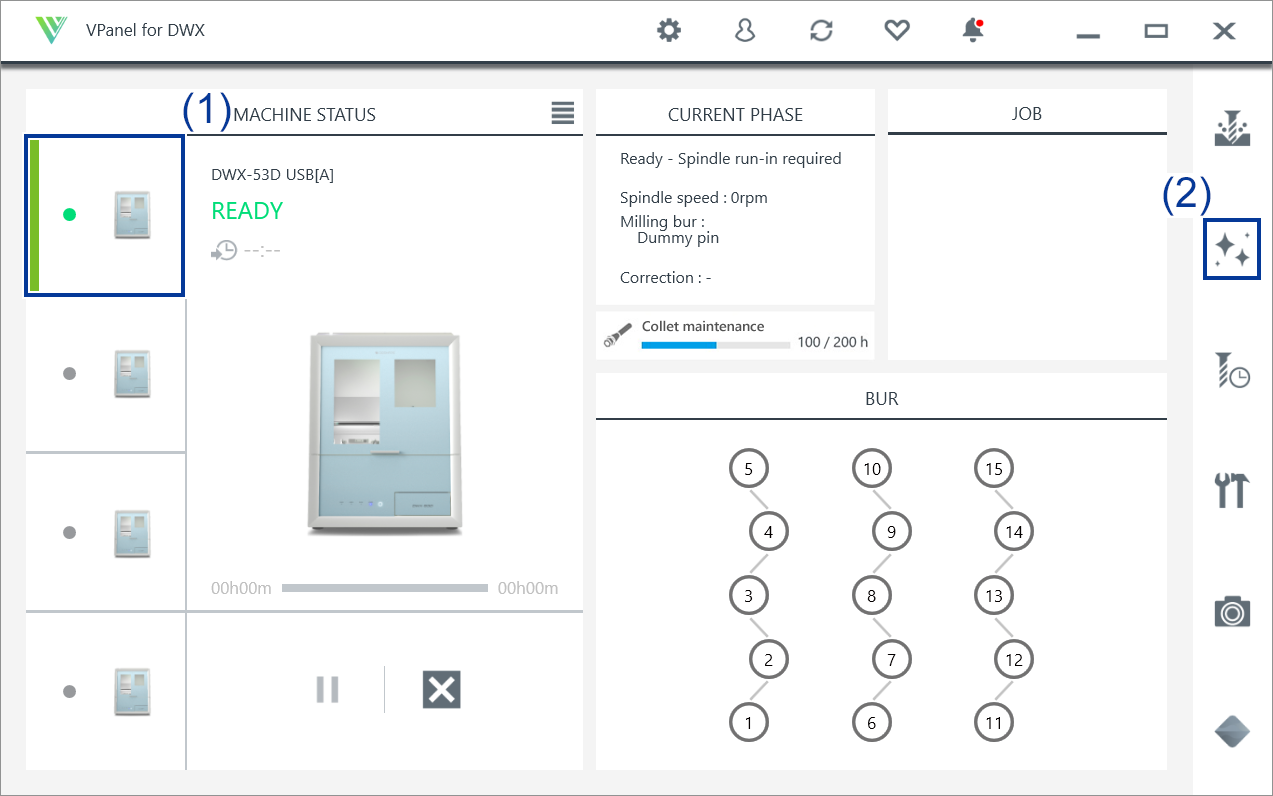

    1. 在VPanel的主画面,选择要操作的机器。
      已连接多台机器时,请按照MACHINE STATUS点击操作机器的图像,切换操作对象。
    2. 点击 Icon_VPanel_CleaningMillingArea
      显示Milling area cleaning画面。

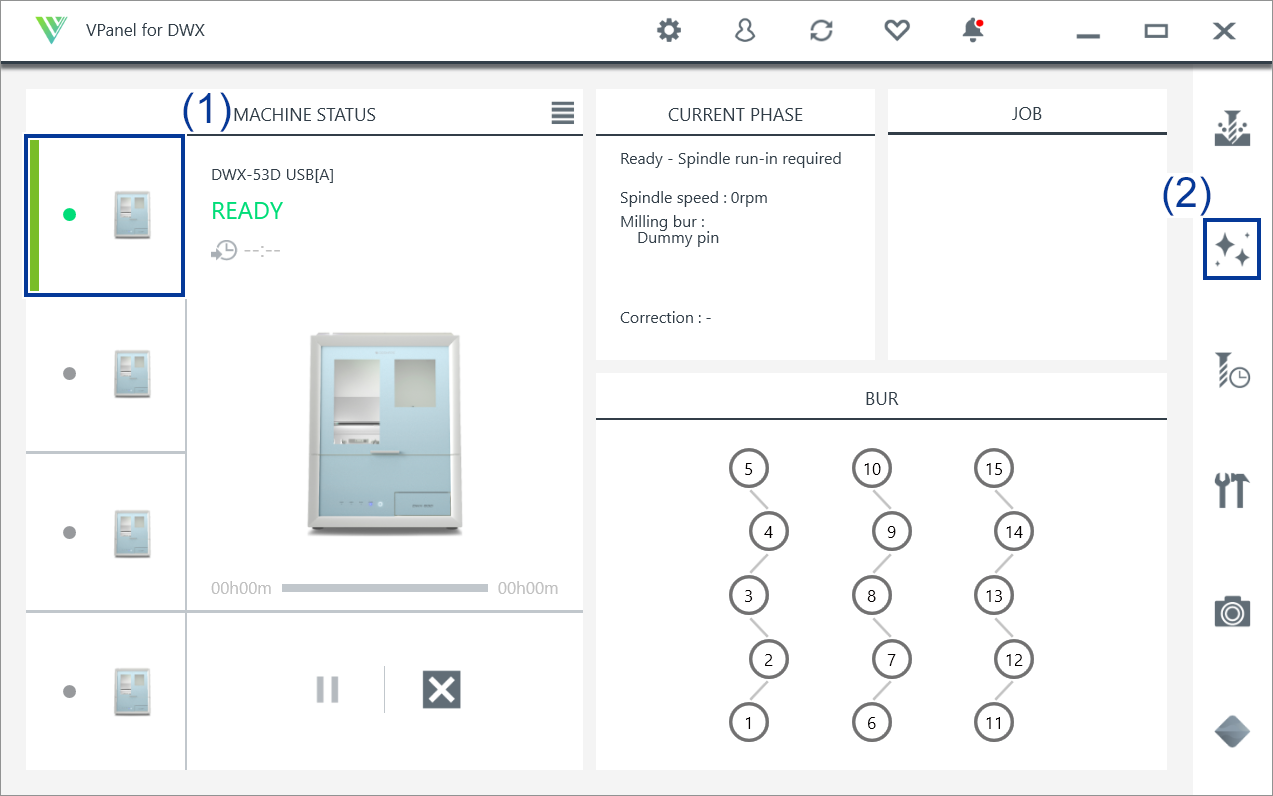

    VPanel_Main_Cleaning
  5. 打开集尘器。
    • 使用自带连动功能的集尘器时

      集尘器自动打开。

    • 使用其他集尘器时

      请手动打开集尘器。

  6. 打开机器前盖。

    请向上推至听到咔嗒声为止。

    DWX-53DC_AdapterAreaCover_Open
  7. 遵照画面的指示,清洁各部位。

    请用附带的刷子,仔细扫落加工碎屑。在加工碎屑附着的状态,可能会影响加工质量。请用集尘器吸入扫落的加工碎屑。

    重要 请勿直接用手接触离子发生器的内部。
    DWX-53DC_Ionizer_touch
    • 清洁夹具()。

      DWX-53DC_MillingArea_Maintenance
    • 请用附带的维护清洁布,擦拭相机盖。

      如果脏了,拍摄的视频不清晰,或者无法确认加工状况、错误发生时的样子。

      DWX-53DC_MillingArea_01
    • 背面

      清洁夹具()的背面。

      DWX-53DC_Cleaning_Clamp_02
    • 主轴

      清洁主轴的前端。请清理仿用棒和夹头、刀具保持器的缝隙中残留的加工碎屑。

      DWX-53DC_Cleaning_Spindle
  8. 清洁完成后,关闭机器前盖。

    轻轻向上推动机器前盖后,降下至听到咔嗒声为止。

    DWX-53DC_Cover_Close
  9. 点击Close
  10. 关闭集尘器。
    • 使用自带连动功能的集尘器时

      VPanel的Milling area cleaning画面关闭后,集尘器自动关闭。

      备注 也可按下内嵌面板的触摸传感器关闭集尘器。
    • 使用其他集尘器时

      请手动关闭集尘器。
