自动校准
步骤
-
若机器前盖为开启的状态，则关闭前盖。
轻轻向上推动机器前盖后，降下至听到咔嗒声为止。
-
打开机器的电源开关。
机器开始进行初始化。状态灯由闪烁变为亮灯，即代表初始化完成。

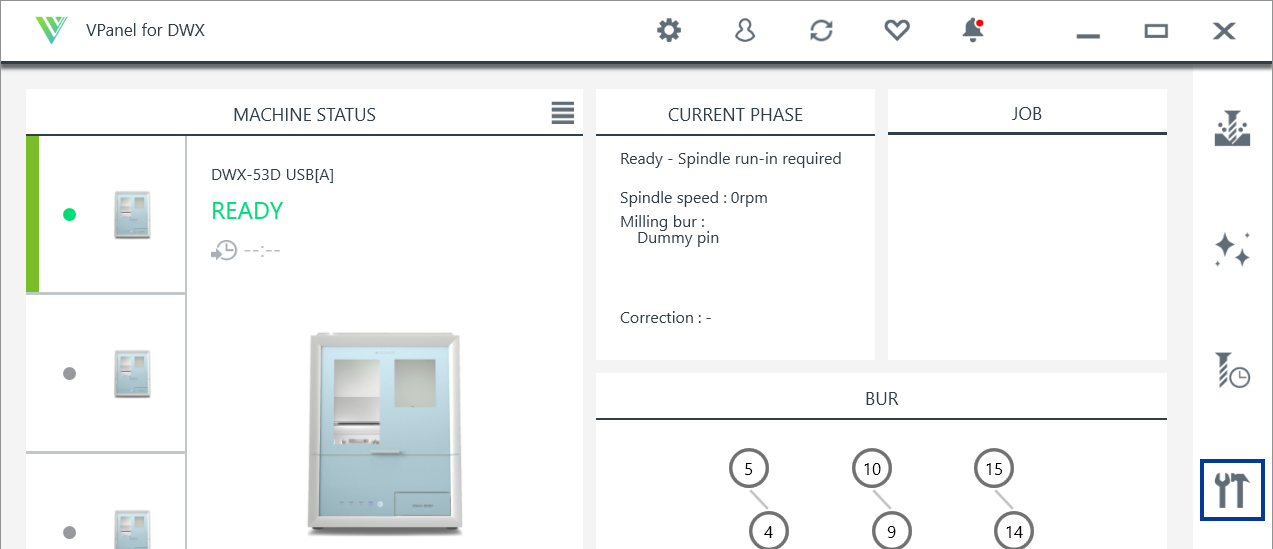

重要 请勿在正在初始化中打开机盖。 - 显示VPanel。
-
点击
。
将显示机器设置 - DWX-53D画面。
-

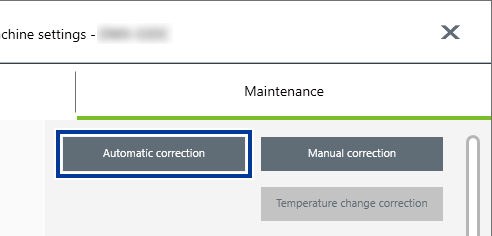

点击Maintenance选项卡的Automatic correction。
将显示自动校准 - DWX-53D画面。
-
请遵照画面的指示，实施自动校准。
完成机器的清洁后，安装校准棒和自动校准治具，执行自动校准。
关于清洁和部件安装方法的详情，请按照以下步骤进行作业。
1. 安装校准棒
步骤
-
打开机器前盖。
请向上推至听到咔嗒声为止。
- 若旋转轴单元和ATC刀库残留有加工碎屑，应清扫干净。
-
用附带的维护清洁布将夹具（）、刀具传感器周围（）的污垢擦拭干净。
附着污垢时可能无法进行正常校准。重要 也请将夹具（）背面擦拭干净。
-
将校准棒（）和自动校准治具的表面（）和背面（）的污垢擦拭干净。
请清洁下图的灰色部分。附着污垢时可能无法进行正常校准。
重要 也请将自动校准治具的轴部分擦拭干净。
-
将校准棒安装至ATC刀库的15号上。
备注
请将校准棒彻底插入ATC刀库。
若安装至错误的编号上，或是插入的校准棒发生倾斜，可能导致错误、误操作，从而引发本机故障。
2. 安装自动校准治具
步骤
-
将接柄ID朝前，并将自动校准治具插入夹具。
将自动校准治具沿着夹具的凹槽轻轻插入，并按至碰触到最深处。
如果猛力插进去，自动校准治具撞击机器内部可能导致治具出现缺口或者受伤。
-
固定自动校准治具。
如图所示，在按压自动校准治具的同时，顺着箭头方向关闭固定旋钮（2处），固定自动校准治具。
- 轻轻拉扯自动校准治具，确认不会脱落。
-
关闭机器前盖。
轻轻向上推动机器前盖后，降下至听到咔嗒声为止。
3. 实施自动校准
步骤

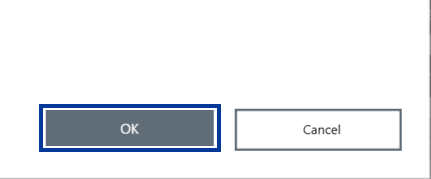

进行画面上显示的作业后，点击OK。
执行自动校准。
显示作业完成的提示信息后，即代表自动校准完成。
4. 拆下校准棒和自动校准治具
注意
拆下接柄时请勿猛力拔出。
否则接柄可能会撞击到操作人员的双手和手臂，导致受伤。
步骤
-
打开机器前盖。
请向上推至听到咔嗒声为止。
-
从刀具刀库上拆下校准棒。
-
拆下自动校准治具。
-
顺着箭头方向打开固定旋钮（2处），解除锁定。
-
慢慢拔出自动校准治具。
请将自动校准治具慢慢拔出。拔出时请注意避免让手部等部位撞到机器内部。
-
顺着箭头方向打开固定旋钮（2处），解除锁定。
-
保管自动校准治具和校准棒。
将自动校准治具立在接柄支架上，校准棒收纳到底部收纳库内进行保管。
