加工區域的清潔

步驟
  1. 確認機器處於待機狀態。

    機器上部或銑區域的狀態燈為藍色亮燈狀態時，即表示本機處於工作待機狀態。

    狀態燈顏色表示的狀態
  2. 顯示VPanel。
  3. 打開加工區域的清潔畫面。

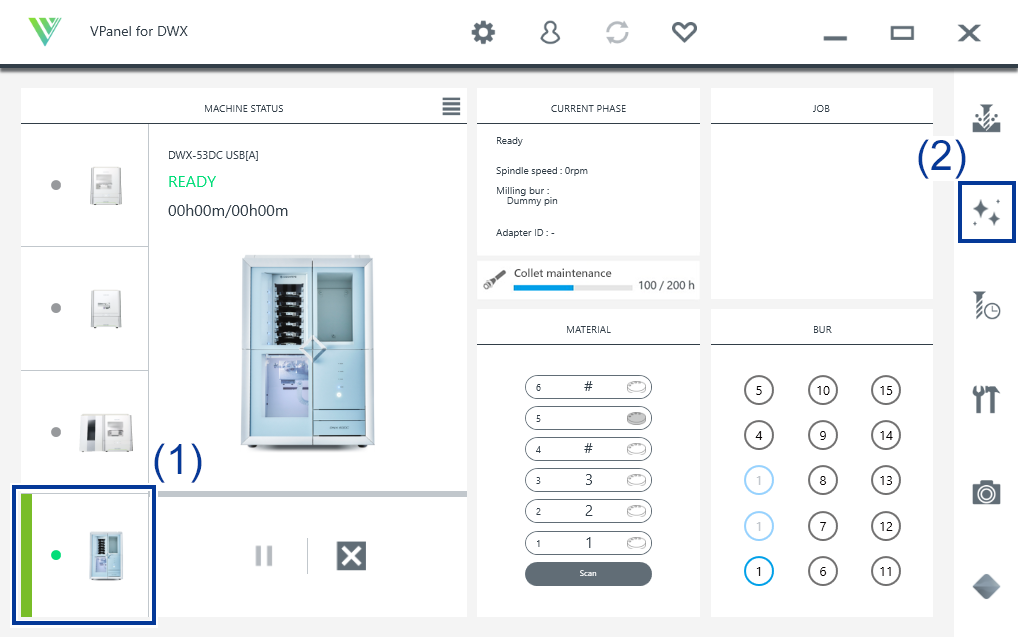

    1. 在VPanel主畫面選擇操作的機器。
      連線多台機器時，在MACHINE STATUS中按一下要操作的機器的影像即可切換操作對象。
    2. 按一下Icon_VPanel_CleaningMillingArea。
      即會顯示加工區域的清潔畫面。
    VPanel_Main_Cleaning
  4. 開啟集塵器。
    • 使用有連動功能的集塵器時
      1. 確認連動用纜線已連線至擴充端子。
      2. 按一下集塵器設為開啟。
      3. 開啟銑區域機蓋。
      註 銑區域機蓋開啟時，即使按下內建面板的觸控感測器，集塵器也不會開啟。

    • 使用其他的集塵器時

      1. 手動開啟集塵器。
      2. 開啟銑區域機蓋。
  5. 取下防塵機蓋。
    DWX-53DC_dust-proof_cover_open
  6. 遵循畫面指示清潔各部位。

    請使用附屬的刷子仔細清掃加工粉塵。如果仍然有加工粉塵附著，可能影響加工品質。掃落的加工粉塵，請用集塵器吸乾淨。

    重要 請勿直接用手碰觸離子發生器內部。
    DWX-53DC_Ionizer_touch
    • 前

      清潔夾板（）。

      DWX-53DC_MillingArea_Maintenance
    • 後

      請用附屬的保養用布擦拭相機的機蓋。

      如果機蓋髒污，可能導致拍攝的影像不清晰，無法確認加工情況或錯誤時的狀態。

      DWX-53DC_MillingArea_01
    • 反面

      清潔夾板（）的反面。

      DWX-53DC_Cleaning_Clamp_02
    • 主軸

      清潔主軸的前端。請同時清除仿真棒、刀具夾頭和刀具保持具的縫隙中殘留的加工粉塵。

      DWX-53DC_Cleaning_Spindle
    • 刀盤更換器

      清潔條碼感測器（）和接合器刀庫（）。

      重要 條碼感測器若附著加工粉塵，將無法正確讀取接合器ID。請用附屬的保養用布輕輕擦拭條碼感測器。
      DWX-53DC_AdapterArea_Maintenance
  7. 關閉集塵器。

    • 使用有連動功能的集塵器時

      請透過以下任意一種操作關閉集塵器。

      • 按一下集塵器設為關閉。
      • 按下內建面板的觸控感測器。

    • 使用其他的集塵器時

      請手動關閉集塵器。

  8. 將防塵機蓋安裝至銑區域。
    註

    防塵機蓋安裝時，請確保把手位於右上方。請確認機蓋邊緣的磁石吸附於安裝框上。

    DWX-53DC_dust-proof_cover_close
  9. 關閉銑區域機蓋。
  10. 按一下關閉。
