Step 3：コレットを取り付ける
手順
-
コレット外径の上部（）にグリースを薄く塗る。
グリースは薄く塗るだけで十分です。塗りすぎないようにしてください。
メモ コレット側面の溝にグリースが入り込まないように注意してください。
-
コレット（）をスピンドルに差し込み、図の向きに回す。
コレットが自然に抜け落ちない程度まで、手で回して取り付けます。
-
トルクドライバーに0.3 N･mのスリーブを取り付ける。
重要
トルクドライバーのスリーブは、必ず0.3 N･mのものを使用してください。守らないと、加工中にコレットが緩み、加工品質に影響を及ぼしたり、コレットが破損したりする恐れがあります。
-
スリーブを取り付けたトルクドライバーにコレット着脱用治具を取り付ける。
-
トルクドライバーでコレットの増し締めをする。
コレット着脱用治具の溝に、コレットをぴったり合わせてください。トルクドライバーが空回りするまで締めてください。
-

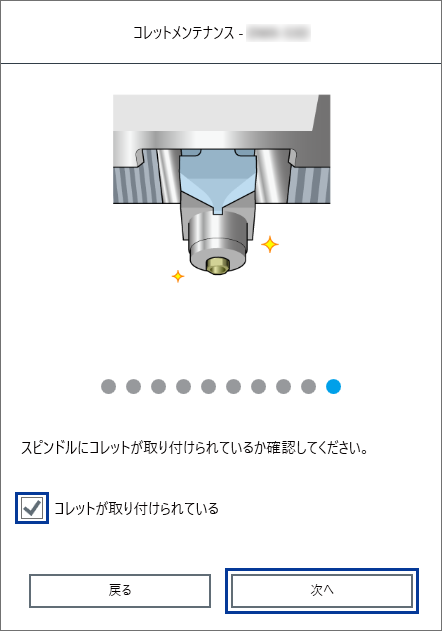

スピンドルにコレットが取り付けられたことを確認し、次へをクリックする。
-
ミリングエリアに防塵カバーを取り付ける。
メモ
防塵カバーは、取っ手が右上となる向きで取り付けます。カバーの縁の磁石が取り付け枠に吸着することを確認してください。
-
ミリングエリアカバーを閉じる。
スピンドルユニットがもとの位置に移動して、動作が完了しました。と表示されたら、コレットのメンテナンスは完了です。
