Remplacement du nettoyeur de goupille factice

Remplacez le nettoyeur de goupille factice s'il est endommagé et lorsque le temps de remplacement recommandé est atteint.

Lorsque le nettoyeur de broches factices atteint le temps de remplacement recommandé, un message rappelant à l'utilisateur de remplacer le nettoyeur s'affiche dans VPanel.

IMPORTANT

N'utilisez pas le nettoyeur de broches factices s'il est endommagé ou si le délai de remplacement recommandé est dépassé.

L'utilisation continue du nettoyant peut affecter la qualité du fraisage et entraîner des dysfonctionnements de la machine.

Procédure
  1. Fermez tous les couvercles.
  2. Allumez la machine.
    La machine démarre les opérations initiales. Lorsque le voyant d’état cesse de clignoter et reste allumé en continu, l’initialisation est terminée.
  3. Afficher VPanel.
  4. Ouvrir le Machine settings fenêtre.
    1. Dans la fenêtre supérieure de VPanel, sélectionnez la machine à utiliser.
      Lorsque vous avez connecté plusieurs machines, vous pouvez passer à une autre machine pour fonctionner en cliquant sur son image sous MACHINE STATUS.
    2. Cliquez Icône_VPanel_MachineSetting.

      Le Machine settings la fenêtre s'affiche.

      VPanel_Main_MachineSetting

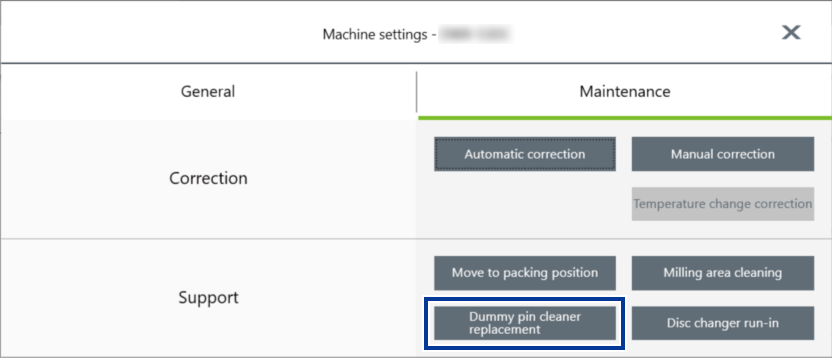

  5. Sur le Maintenance onglet, cliquez Dummy Pin Cleaner Replacement.
    VPanel_Maintenance_DummyPinCleaner

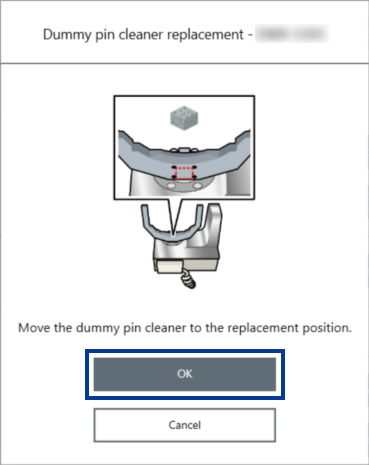

  6. Lorsque la fenêtre illustrée dans la figure suivante apparaît, cliquez sur OK.

    L'unité de broche se déplacera vers la zone de fraisage.

    VPanel_Maintenance_DummyPinCleaner_00
  7. Ouvrez le couvercle de la zone de fraisage.
    DWX-53DC_Couvercle de zone de fraisage_Ouvert
  8. Retirez le couvercle anti-poussière.
    DWX-53DC_dust-proof_cover_open
  9. Retirez lentement le nettoyeur de goupille factice fixé à la pince.

    Si des déchets de fraisage sont trouvés à l'endroit où le nettoyeur de goupille factice a été retiré, essuyez-les avec le chiffon fourni pour plus d'entretien.

    DWX-53DC_DummyPinCleaner_Remove
  10. Retirez le papier protecteur protégeant la surface adhésive du nouveau nettoyeur de broches factices et fixez le nettoyeur dans la position indiquée ci-dessous.
    RAPPEL

    Fixez le nettoyeur de goupille factice de manière à ce que la surface adhésive ne dépasse pas de la pince.

    Si la surface adhésive dépasse de la pince, cela peut gêner le fonctionnement de la machine pendant le fraisage, ce qui peut affecter la qualité du fraisage.

    DWX-53DC_DummyPinCleaner_Attach

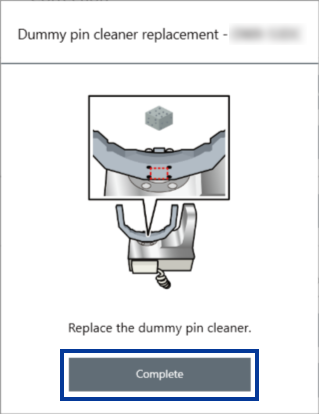

  11. Après avoir fixé le nouveau nettoyeur de goupille factice à la pince, cliquez Complete.
    VPanel_Maintenance_DummyPinCleaner_01
  12. Fixez le couvercle anti-poussière sur la zone de fraisage.
    RAPPEL

    Fixez le couvercle anti-poussière de manière à ce que la poignée se trouve dans le coin supérieur droit. Vérifiez que les aimants situés sur le bord du couvercle se fixent au cadre de montage.

    DWX-53DC_dust-proof_cover_close
  13. Fermez le couvercle de la zone de fraisage.

    Le remplacement du nettoyeur de broches factices est terminé lorsque l'unité de broche revient à sa position d'origine et The operation is complete. est affiché.
