Den Fräszustand des Werkstücks kontrollieren

Im Fräsbereich der Maschine ist eine Kamera eingebaut. Dadurch ist es möglich, den Fräszustand des Werkstücks in VPanel zu überprüfen. Nur wenn ein Fehler auftritt, werden Bilder automatisch im Computer gespeichert. Die Bilder dienen dazu, den Fräszustand zu kontrollieren und die Ursache für Fehler zu ermitteln.

Vorgehensweise
  1. Starten Sie VPanel.
  2. Klicken Sie auf Icon_VPanel_Camera.

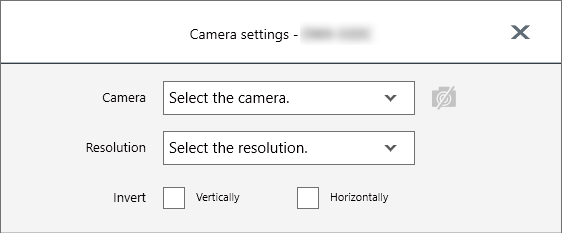

    Das Fenster Camera wird angezeigt.

    VPanel_Camera_01

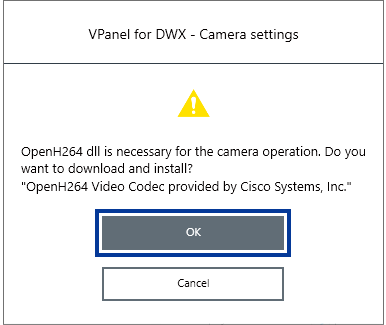

    Wenn Sie zum ersten Mal auf dieses Symbol klicken, kann sich folgendes Fenster öffnen.

    Wenn sich das folgende Fenster öffnet, klicken Sie auf OK.

    VPanel_Camera_01-1

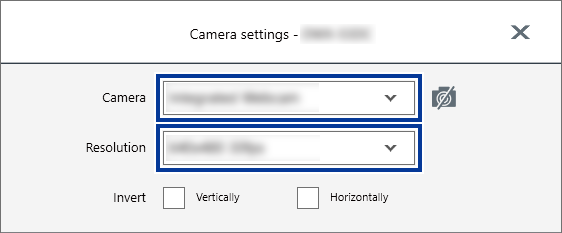

  3. Wählen Sie den Typ und die Auflösung der Kamera, die verwendet werden soll, aus.
    Das Bild des Fräsbereichs wird im Fenster Camera angezeigt.
    VPanel_Camera_02
