Den Blindstiftreiniger auswechseln

Der Blindstiftreiniger ist auszuwechseln, wenn er beschädigt wird und wenn die empfohlene Austauschzeit erreicht ist.

Wenn der Blindstiftreiniger die empfohlene Austauschzeit erreicht hat, wird in VPanel eine Meldung angezeigt, in der der Benutzer daran erinnert wird, den Reiniger auszuwechseln.

WICHTIG

Verwenden Sie den Blindstiftreiniger nicht weiter, wenn er beschädigt ist oder wenn die empfohlene Austauschzeit abgelaufen ist.

Den Reiniger weiter zu verwenden, kann die Fräsqualität beeinträchtigen und zu Funktionsstörungen der Maschine führen.

Vorgehensweise
  1. Schließen Sie sämtliche Abdeckungen.
  2. Schalten Sie die Maschine ein.
    Die Maschine setzt sich in Betrieb. Wenn die Statusleuchte aufhört, zu blinken und mit Dauerlicht leuchtet, ist die Initialisierung abgeschlossen.
  3. Zeigen Sie VPanel an.
  4. Öffnen Sie das Fenster Machine settings.
    1. Wählen Sie im obersten Fenster von VPanel die Maschine, mit der Sie arbeiten möchten.
      Wenn mehrere Maschinen angeschlossen sind, können Sie auf eine andere Maschine umschalten, indem Sie unter MACHINE STATUS auf deren Bild klicken.
    2. Klicken Sie auf Icon_VPanel_MachineSetting.

      Das Fenster Machine settings wird angezeigt.

      VPanel_Main_MachineSetting

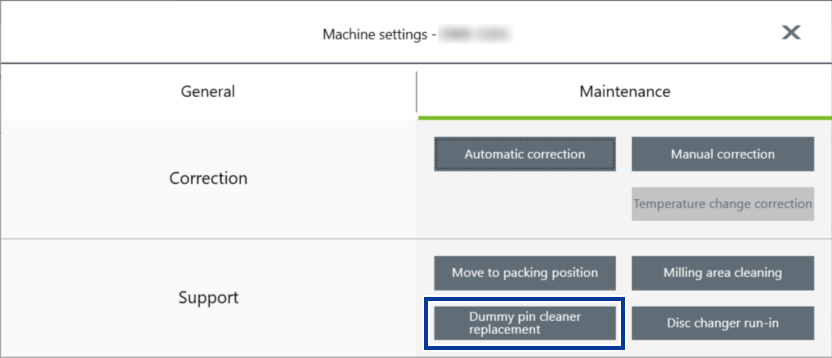

  5. Klicken Sie im Reiter Maintenance auf Dummy Pin Cleaner Replacement.
    VPanel_Maintenance_DummyPinCleaner

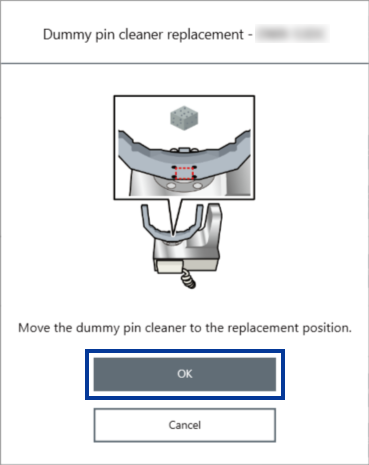

  6. Wenn das in der folgenden Abbildung gezeigte Fenster angezeigt wird, klicken Sie auf OK.

    Die Spindeleinheit bewegt sich in den Fräsbereich.

    VPanel_Maintenance_DummyPinCleaner_00
  7. Öffnen Sie die Abdeckung des Fräsbereichs.
    DWX-53DC_MillingAreaCover_Open
  8. Nehmen Sie die staubdichte Abdeckung ab.
    DWX-53DC_dust-proof_cover_open
  9. Schälen Sie den Blindstiftreiniger, der an der Klemme befestigt ist, langsam ab.

    Wenn dort, wo der Blindstiftreiniger entfernt wurde, Fräsabfälle sind, wischen Sie sie mit dem mitgelieferten Pflegetuch weg.

    DWX-53DC_DummyPinCleaner_Remove
  10. Entfernen Sie das Papier auf der Rückseite, das die Klebefläche des neuen Blindstiftreinigers schützt, und bringen Sie den Reiniger in der hier unten gezeigten Position an.
    Anmerkung

    Bringen Sie den Blindstiftreiniger so an, dass die Klebefläche nicht über die Klemme herausragt.

    Wenn die Klebefläche über den Außenumfang der Klemme herausragt, kann sie den Betrieb der Maschine während des Fräsens behindern, was die Fräsqualität beeinträchtigen kann.

    DWX-53DC_DummyPinCleaner_Attach

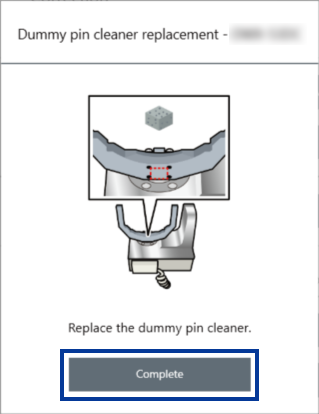

  11. Nachdem Sie den neuen Blindstiftreiniger an der Klemme befestigt haben, klicken Sie auf Complete.
    VPanel_Maintenance_DummyPinCleaner_01
  12. Bringen Sie die staubdichte Abdeckung am Fräsbereich an.
    Anmerkung

    Bringen Sie die staubdichte Abdeckung so an, dass der Griff in der rechten oberen Ecke ist. Prüfen Sie, ob die Magneten an der Ecke der Abdeckung am Montagerahmen haften.

    DWX-53DC_dust-proof_cover_close
  13. Schließen Sie die Abdeckung des Fräsbereichs.

    Das Auswechseln des Blindstiftreinigers ist beendet, wenn sich die Spindeleinheit wieder in ihre ursprüngliche Lage bewegt und The operation is complete. angezeigt wird.
