加工区域的清洁

步骤
  1. 确认机器处于待机状态。

    如果机器上部或者铣区域的状态状态灯点亮蓝色，表示本机处于工作等待中。

    状态灯颜色所表示的状态
  2. 显示VPanel。
  3. 打开加工区域的清洁画面。

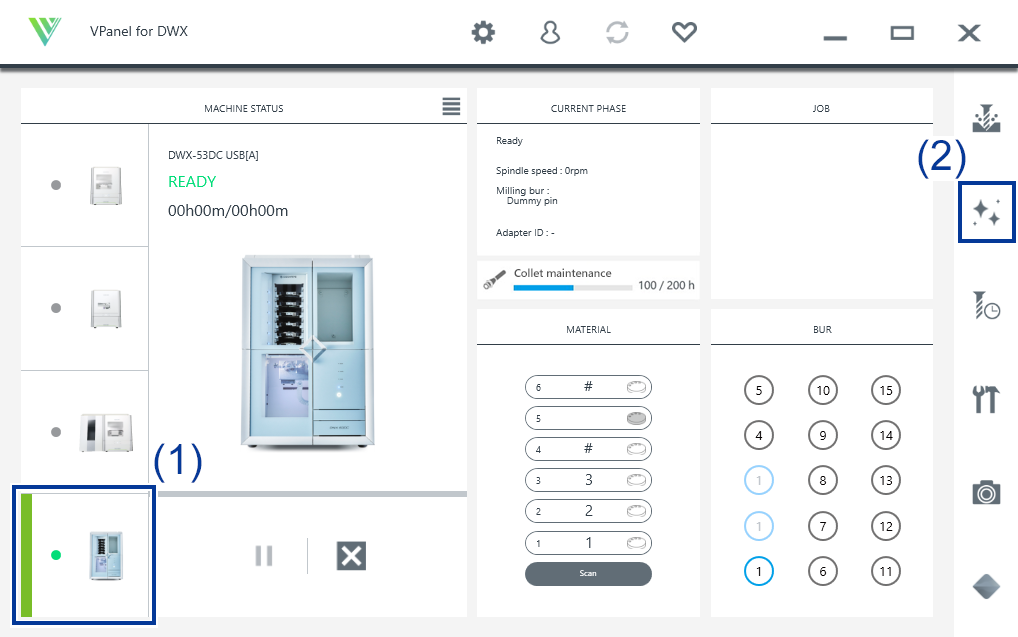

    1. 在VPanel的主画面，选择要操作的机器。
      已连接多台机器时，请按照MACHINE STATUS点击操作机器的图像，切换操作对象。
    2. 点击 Icon_VPanel_CleaningMillingArea。
      显示加工区域的清洁画面。
    VPanel_Main_Cleaning
  4. 打开集尘器。
    • 使用自带连动功能的集尘器时
      1. 确认连动用电缆已被连接至扩展端子。
      2. 点击集尘器打开。
      3. 打开铣区域机盖。
      备注 当铣区域机盖打开时，按内嵌面板的触摸传感器集尘器也会打开。

    • 使用其他集尘器时

      1. 手动打开集尘器。
      2. 打开铣区域机盖。
  5. 拆下防尘机盖。
    DWX-53DC_dust-proof_cover_open
  6. 遵照画面的指示，清洁各部位。

    请用附带的刷子，仔细扫落加工碎屑。在加工碎屑附着的状态，可能会影响加工质量。请用集尘器吸入扫落的加工碎屑。

    重要 请勿直接用手接触离子发生器的内部。
    DWX-53DC_Ionizer_touch
    • 前

      清洁夹具（）。

      DWX-53DC_MillingArea_Maintenance
    • 后

      请用附带的维护清洁布，擦拭相机盖。

      如果脏了，拍摄的视频不清晰，或者无法确认加工状况、错误发生时的样子。

      DWX-53DC_MillingArea_01
    • 背面

      清洁夹具（）的背面。

      DWX-53DC_Cleaning_Clamp_02
    • 主轴

      清洁主轴的前端。请清理仿用棒和夹头、刀具保持器的缝隙中残留的加工碎屑。

      DWX-53DC_Cleaning_Spindle
    • 盘更换器

      清洁条形码传感器（）和接柄刀库（）。

      重要 如果条形码传感器上有加工碎屑附着，无法正确读取接柄ID。请用附带的维护清洁布，轻轻擦拭条形码传感器。
      DWX-53DC_AdapterArea_Maintenance
  7. 关闭集尘器。

    • 使用自带连动功能的集尘器时

      请通过以下之一的操作关闭集尘器。

      • 点击集尘器关闭。
      • 按下内嵌面板的触摸传感器。

    • 使用其他集尘器时

      请手动关闭集尘器。

  8. 将防尘机盖装在铣区域上。
    备注

    请以令把手位于右上方的方向安装防尘机盖。请确认机盖边缘的磁铁吸附在安装边框上 。

    DWX-53DC_dust-proof_cover_close
  9. 关闭铣区域机盖。
  10. 点击关闭。
