1. 取下刀具夾頭

步驟
  1. 顯示VPanel。
  2. 按一下Icon_VPanel_for_DWX_Collet_maintenance

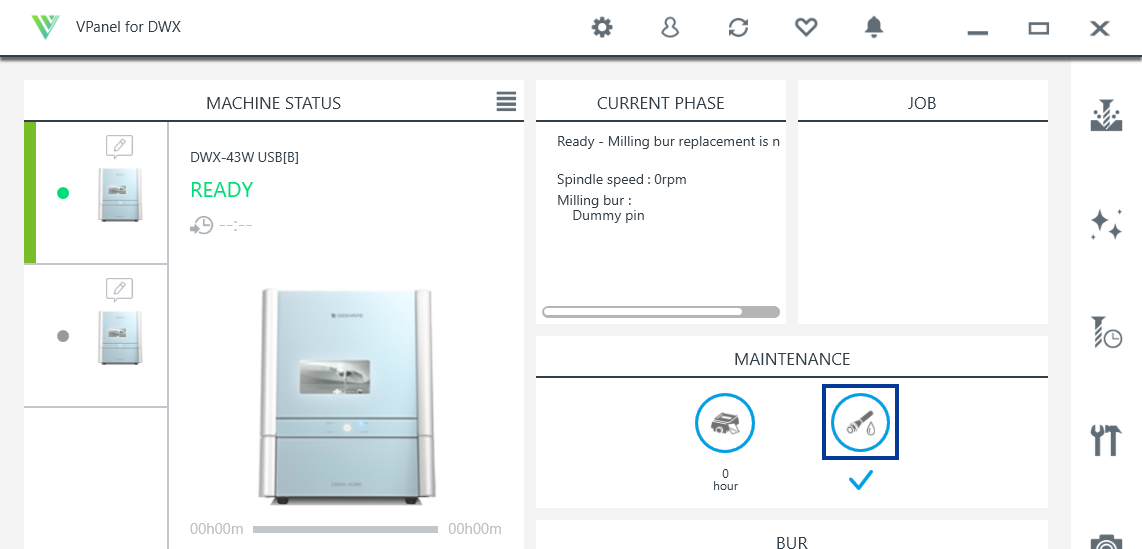

    VPanel_DWX-43W_ColletMaintenance_01
  3. 打開設備前蓋。

    請以雙手拿著下圖的部分開啟。

    DWX-43W_main_10
  4. 取下工件、旋轉軸校準夾具、ATC刀庫校準夾具。
  5. 按一下Next

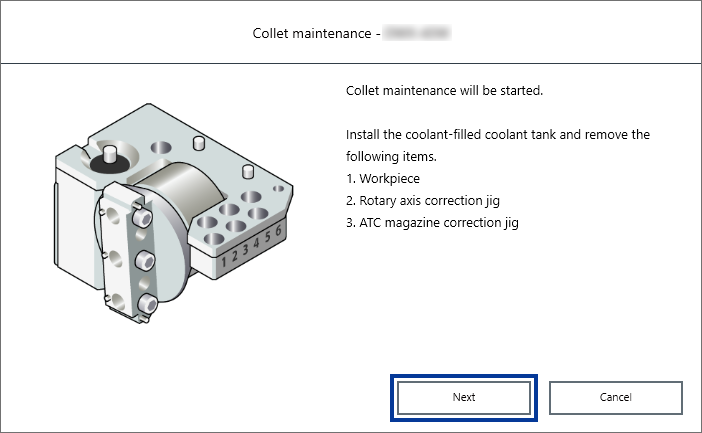

    VPanel_DWX-43W_ColletMaintenance_02
  6. 將刀具夾頭更換用夾具()對著刀具夾頭,插入刀具夾頭攻牙器()。

    請對準刀具夾頭前端的六角形,與刀具夾頭更換用夾具的六角形。

    DWX-43W_replace_collet_01
  7. 邊將刀具夾頭攻牙器向上輕推入,邊將刀具夾頭更換用夾具向圖示方向轉。

    請轉動刀具夾頭更換用夾具,直到刀具夾頭自然掉落。

    注意

    在刀具夾頭攻牙器插入的狀態下,轉動刀具夾頭更換用夾具。

    不插入刀具夾頭攻牙器而直接轉動刀具夾頭更換用夾具,刀具夾頭可能破損。

    DWX-43W_replace_collet_02
