Controllo della portata del refrigerante

Controllare se la portata del refrigerante è corretta.

Una portata del refrigerante non corretta potrebbe incidere sui risultati della lavorazione

MEMO Questa operazione non è necessaria se la portata refrigerante corretta è già stata confermata durante la serie di operazioni di manutenzione del colletto.
Procedura
  1. Aprire VPanel.
  2. Aprire la finestra Machine settings.

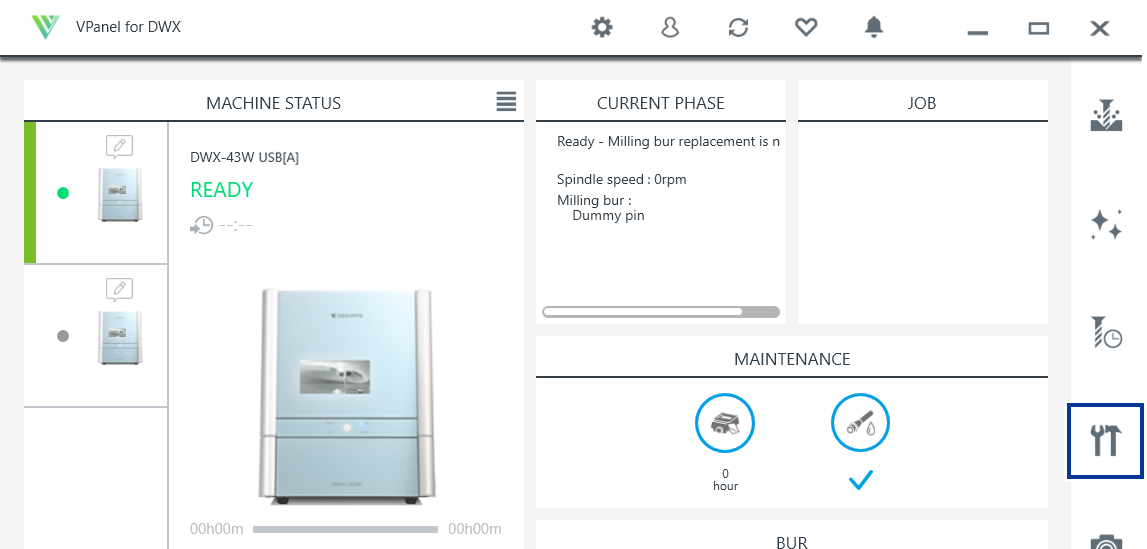

    1. Nella finestra superiore di VPanel, selezionare l'unità da azionare.
      Se sono collegate unità multiple, è possibile passare a un’unità diversa da azionare facendo clic sulla relativa immagine in MACHINE STATUS.
    2. Fare clic su Icon_VPanel_MachineSetting.

      Viene visualizzata la finestra Machine settings.

      VPanel_SettingsTab

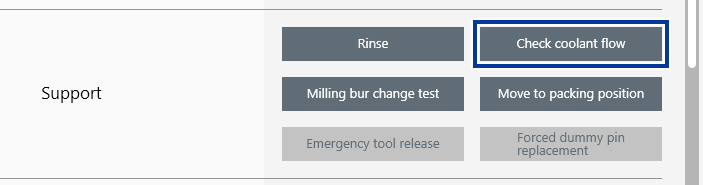

  3. Nella scheda Maintenance, fare clic su Check coolant flow.
    VPanel_DWX-43W_ChackCoolantFlow_01

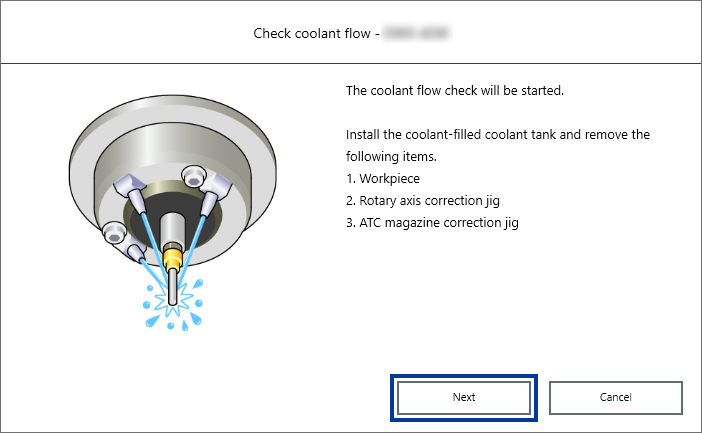

  4. Fare clic su Next.

    Il refrigerante viene scaricato ed entra in contatto con il cilindretto fittizio.

    VPanel_DWX-43W_ChackCoolantFlow_02

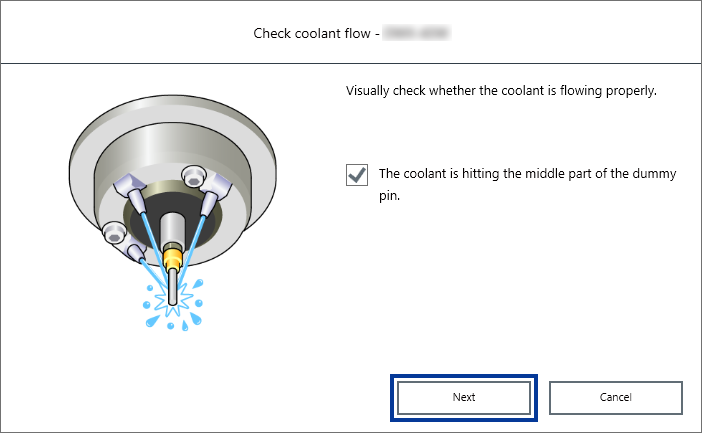

  5. Controllare visivamente che il refrigerante sia applicato al centro del cilindretto fittizio.

    • Se il refrigerante è applicato al centro del cilindretto fittizio

      1. Selezionare The coolant is hitting the middle part of the dummy pin., quindi fare clic su Next.
      2. Fare clic su Complete.

        La procedura di controllo della portata del refrigerante è terminata.

        VPanel_DWX-43W_ChackCoolantFlow_03

    • Se il refrigerante non è applicato al centro del cilindretto fittizio

      1. Fare clic su Next senza selezionare The coolant is hitting the middle part of the dummy pin..

      2. Verificare quanto segue, quindi fare clic su Close.

        Deve esservi una quantità di refrigerante sufficiente.
        Riempimento del serbatoio del refrigerante
        Gli ugelli refrigerante non devono essere intasati.
        Pulizia dell’ugello refrigerante
        Il filtro del serbatoio non deve essere intasato.
        Sostituzione del refrigerante

      3. Eseguire questa procedura dall’inizio e controllare nuovamente la portata del refrigerante.

        Se la portata del refrigerante è ancora insufficiente dopo l’aggiunta di refrigerante e la pulizia degli ugelli, rivolgersi al proprio rivenditore DGSHAPE Corporation autorizzato.
