1. Retrait de la collerette.

Procédure

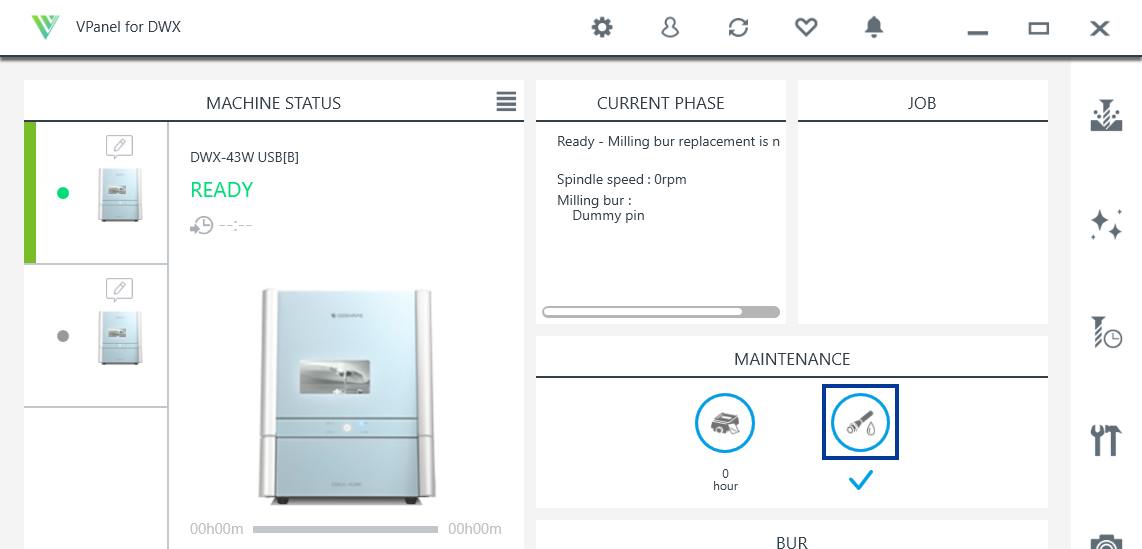

  1. Afficher VPanel.
  2. Cliquer sur Icon_VPanel_for_DWX_Collet_maintenance.
    VPanel_DWX-43W_ColletMaintenance_01
  3. Ouvrir le capot avant.

    Tenir les parties indiquées dans la figure avec les deux mains et ouvrir le capot.

    DWX-43W_main_10

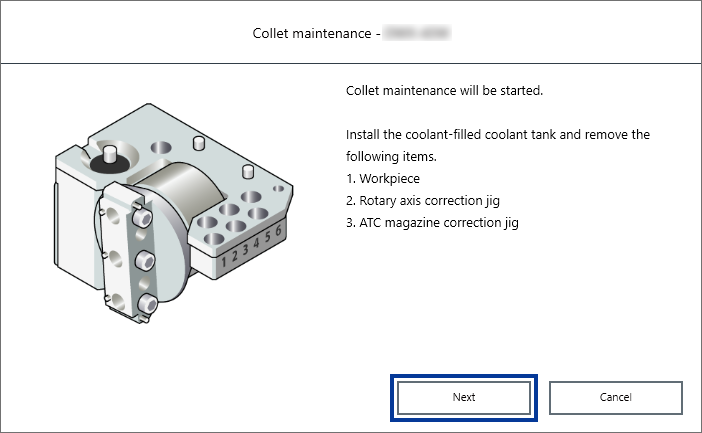

  4. Enlever la pièce, le gabarit de correction axe rotatif et le gabarit de correction du magasin ATC.
  5. Cliquer sur Next.
    VPanel_DWX-43W_ColletMaintenance_02
  6. Presser le gabarit de remplacement de ma collerette () contre la collerette, puis insérer le bouton de la collerette ().

    Aligner l’embout hexagonal de la collerette et la partie hexagonale du gabarit de remplacement collerette.

    DWX-43W_replace_collet_01
  7. En enfonçant délicatement le bouton de la collerette dans l’orifice, tourner le gabarit de remplacement collerette dans le sens indiqué en figure .

    Tourner le gabarit de remplacement de la collerette jusqu’à libérer naturellement la collerette.

    ATTENTION

    Tourner le gabarit de remplacement de la collerette avec le bouton de la collerette inséré.

    La collerette pourrait s’abîmer si le gabarit de remplacement est tourné sans le bouton.

    DWX-43W_replace_collet_02
