1. Entfernen Sie die Spannzange.

Vorgehensweise

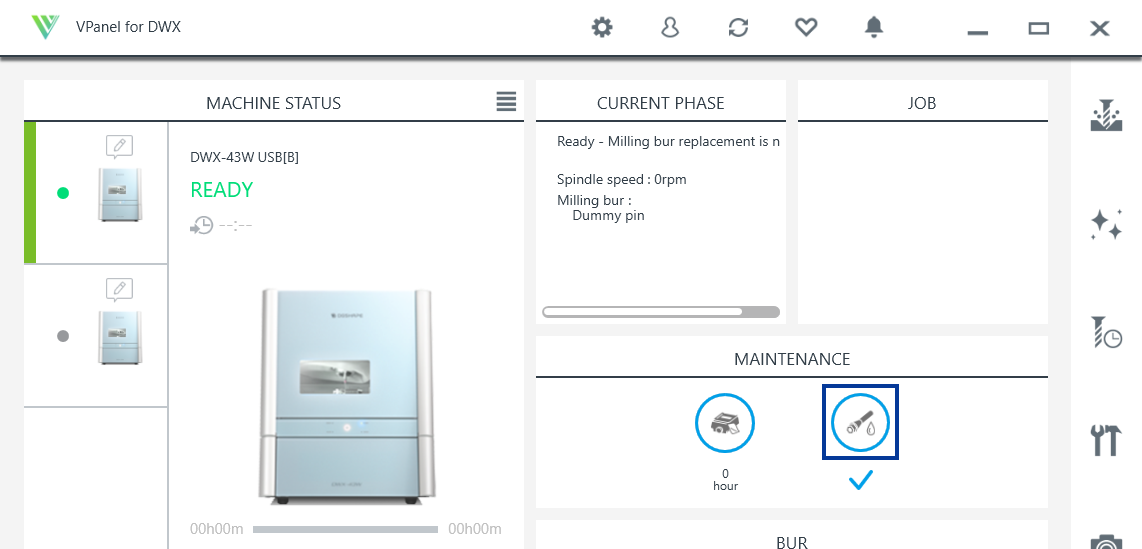

  1. Zeigen Sie VPanel an.
  2. Klicken Sie auf Icon_VPanel_for_DWX_Collet_maintenance.
    VPanel_DWX-43W_ColletMaintenance_01
  3. Öffnen Sie die Frontabdeckung.

    Halten Sie die in der Abbildung gezeigten Teile mit beiden Händen fest und öffnen Sie die Abdeckung.

    DWX-43W_main_10
  4. Entfernen Sie das Werkstück, die Korrekturvorrichtung für die Rotationsachse und die Korrekturvorrichtung für das ATC-Magazin.

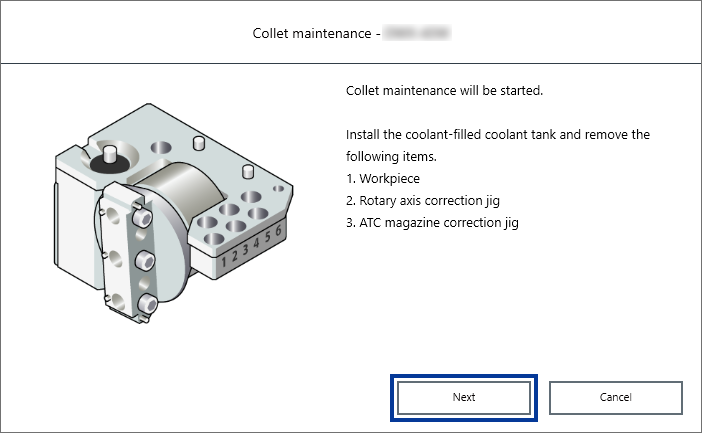

  5. Klicken Sie auf Next.
    VPanel_DWX-43W_ColletMaintenance_02
  6. Drücken Sie die Spannzangenwechselmutter () gegen die Spannzange, und setzen Sie dann den Spannzangenstift ( 2 ) ein.

    Richten Sie die sechseckige Spitze der Spannzange und den sechseckigen Teil der Spannzangenwechselmutter aus.

    DWX-43W_replace_collet_01
  7. Drücken Sie den Spannzangenstift vorsichtig nach oben in die Öffnung und drehen Sie die Spannzangenwechselmutter in die in der Abbildung angegebene Richtung.

    Drehen Sie die Spannzangenwechselmutter bis sich die Spannzange von selbst löst.

    VORSICHT

    Drehen Sie die Spannzangenwechselmutter mit eingesetztem Spannzangenstift.

    Wenn die Spannzangenwechselmutter gedreht wird, ohne dass der Spannzangenstift eingesetzt ist, kann das zu Schäden an der Spannzange führen.

    DWX-43W_replace_collet_02
