Step 2: 自動校準切削位置

必要物品

配件
DWX-43W_accessories_11 Screw_3 DWX-43W_accessories_08
旋轉軸校準夾具 安裝螺釘 ATC刀庫校準夾具/螺絲A
DWX-43W_accessories_05 Hex_T-Driver Cloth_for_care
校準用校準棒 T型六角起子 保養用布
重要

請清楚區分校準用校準棒和仿真棒,不要混淆。

校準用校準棒只要被拿去當成仿真棒一次,就無法正常校準。萬一不小心把校準用校準棒當成仿真棒使用了,必須準備新的校準用校準棒。

請聯繫本公司授權經銷商或瀏覽本公司官網(https://www.dgshape.com/)。

1. 進行自動校準

步驟
  1. 設備前蓋打開時,請關閉設備前蓋。
  2. 顯示VPanel。
  3. 按一下Icon_VPanel_MachineSetting
    SettingsTab

    即會顯示Machine settings畫面。

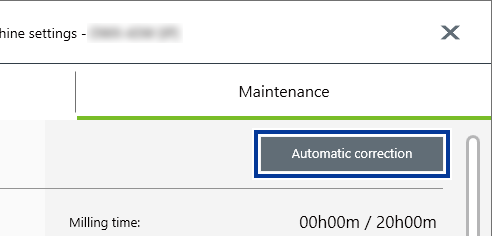

  4. 按一下Maintenance標籤的Automatic correction
    VPanel_MachineSetting_Maintenance_AutomaticCorrection
  5. 按一下Next

    遵循畫面指示進行自動校準。

2. 清潔校準時的校準位置

步驟
  1. 打開設備前蓋。

    請以雙手拿著下圖的部分開啟。

    DWX-43W_main_10
  2. 刀具已安裝於ATC刀庫時,全部取下。
    注意

    請小心刀尖尖銳部分。

    請小心不要碰觸到工具的刀尖和尖銳部分,以免受傷。

    很難取下刀具時,請使用取下刀具用夾具。

    將刀具前端插入取下刀具用夾具的前端(較細的一端),並朝上推出即可取下。

    DWX-43W_autoCorrection_04
  3. 用保養用布擦拭如下圖灰色所示位置,去除髒污。

    髒污附著可能無法正常校準。

    DWX-43W_autoCorrection_01

3. 安裝自動校準夾具

步驟
  1. 將ATC刀庫校準夾具安裝至旋轉軸裝置。

    請將旋轉軸裝置的突起部對準ATC刀庫校準夾具孔洞位置,並以螺絲A()固定。

    DWX-43W_autoCorrection_05
  2. 於旋轉軸「2」孔洞安裝旋轉軸校準夾具。
    1. 夾具凹陷處對準旋轉軸突起部插入。

      安裝面請勿留下任何空隙。夾具有2處凹陷處,任一處對準突起部皆可。

      DWX-43W_autoCorrection_02-1
    2. 使用T型六角起子,用安裝螺釘固定旋轉軸校準夾具。
      DWX-43W_autoCorrection_03
  3. 關閉設備前蓋。
  4. 按一下Next

4. 安裝校準棒

從刀具夾頭拆下仿真棒,安裝校準用校準棒。

步驟
  1. 打開設備前蓋。

    請以雙手拿著下圖的部分開啟。

    DWX-43W_main_10
  2. 以手握住安裝於刀具夾頭的仿真棒。
    DWX-43W_InitialAutoCollection_01
  3. 長按操作按鈕,從刀具夾頭拆下仿真棒。

    長按操作按鈕,刀具夾頭即打開。請緩慢拔出仿真棒,以免掉入機器內部。

    DWX-43W_InitialAutoCollection_02
  4. 將拆下的仿真棒暫時放至安全的地方。
    DWX-43W_InitialAutoCollection_02-1
  5. 按一下Next
  6. 在將校準用校準棒插入刀具夾頭的狀態下,長按操作按鈕。

    請插至底部,以免安裝面留下空隙。刀具夾頭關閉,校準用校準棒固定於刀具夾頭。

    DWX-43W_InitialAutoCollection_04
  7. 關閉設備前蓋。

    旋轉軸裝置會移動至易於實施下一步驟的位置。

  8. 打開設備前蓋。
  9. 將拆下的仿真棒插入仿真棒刀槽()直至底部。

    仿真棒有錐形(傾斜)的部分朝上。請小心不要上下顛倒。

    重要

    請注意插入仿真棒的位置。

    若將仿真棒插入錯誤位置的刀槽,則會有作動時碰撞而造成本機故障的風險。

    DWX-43W_InitialAutoCollection_03
  10. 確認畫面上顯示的項目。

    請確認所有項目並開啟勾選。

  11. 按一下Next
  12. 關閉設備前蓋。

    開始自動校準。顯示作業完成的訊息即表示自動校準完成。

5. 取下校準棒和自動校準夾具

校準完成後,取下校準用校準棒和自動校準夾具,清掃後保管。
步驟
  1. 打開設備前蓋。

    請以雙手拿著下圖的部分開啟。

    DWX-43W_main_10
  2. 取下旋轉軸校準夾具。
    DWX-43W_autoCorrection_03-1
  3. 取下ATC刀庫校準夾具和校準用校準棒。
    DWX-43W_autoCorrection_02-2
  4. 關閉設備前蓋。
