Étape 2: Correction automatique de la position de coupe
Élément nécessaire
| Élément fourni | ||
|---|---|---|
 |
 |
 |
| Gabarit de correction axe rotatif | Vis de montage | Gabarit de correction magasin ATC / vis A |
 |
 |
 |
| Tige de détection pour correction | Tournevis hexagonal en T | Chiffon de nettoyage |
Manipuler la tige de de détection pour correction et la fausse goupille séparément pour s’assurer de ne pas les confondre.
Si la tige de détection pour correction est utilisée à la place de la fausse goupille, même une seule fois, elle ne sera plus apte à fournir la bonne correction. En cas d’utilisation de la tige de détection pour correction à la place de la fausse goupille, une nouvelle tige de détection pour correction sera nécessaire.
Contactez votre revendeur DGSHAPE Corporation agréé ou connectez-vous à notre site internet (https://www.dgshape.com/).
1. Procéder à une correction automatique.
- Fermer le capot avant s'il est ouvert.
- Afficher VPanel.
-
Cliquer sur
.
La fenêtre Machine settings s’affiche.
-

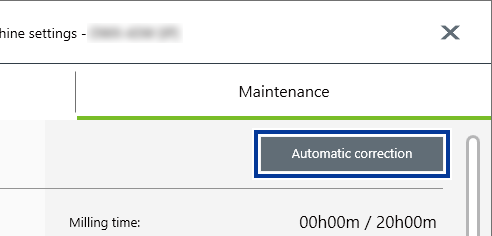

Dans l’onglet Maintenance, cliquer sur Automatic correction.
-
Cliquer sur Next.
Suivre les instructions à l'écran pour effectuer une correction automatique.
2. Nettoyer la position de détection pour utilisation pendant la correction.
-
Ouvrir le capot avant.
Tenir les parties indiquées dans la figure ci-dessous avec les deux mains et ouvrir le capot.
-
Enlever toutes les fraises disposées dans le magasin ATC.
ATTENTION
La prudence est requise à proximité de la pointe et des bords tranchants.
Prendre garde à ne pas toucher pointe de l’outil ou de bords tranchants, afin d'éviter le risque de blessures.
RAPPELEn cas de fraise difficile à enlever, utiliser le gabarit de retrait.
Insérer la pointe de la fraise dans l’embout (extrémité étroite) du gabarit de retrait, puis pousser la fraise vers le haut pour l’enlever.
-
Utiliser le chiffon de nettoyage pour éliminer la saleté des points gris indiqués dans la figure ci-après.
Si de la saleté est présente à ces endroits, une correction correcte ne pourra pas être effectuée.
3. Montage du gabarit de correction automatique.
-
Monter le gabarit de correction du magasin ATC sur l’unité axe rotatif.
Aligner les perçages sur le gabarit de correction du magasin avec les protubérances sur l’unité axe rotatif, puis utiliser la vis A () pour fixer ces parties.
-
Fixer le gabarit de correction axe rotatif au perçage « 2 » sur l’axe rotatif.
-
Aligner le renfoncement du gabarit avec la protubérance sur l’axe rotatif, puis pousser le gabarit à l’intérieur.
S’assurer de l’absence d’espace entre les surfaces. Peu importe lequel des deux renfoncements sur le gabarit est aligné avec la protubérance.
-
Utiliser un tournevis hexagonal en T pour fixer le gabarit de correction axe rotatif en position avec une vis de montage.
-
Aligner le renfoncement du gabarit avec la protubérance sur l’axe rotatif, puis pousser le gabarit à l’intérieur.
- Fermer le capot avant.
- Cliquer sur Next.
4. Installation de la tige de détection.
Enlever la fausse goupille de la collerette, et fixer la tige de détection pour correction.
-
Ouvrir le capot avant.
Tenir les parties indiquées dans la figure ci-dessous avec les deux mains et ouvrir le capot.
-
Avec la main, tenir la fausse goupille fixée à la collerette.
-
Presser et maintenir le bouton de commande et enlever la fausse goupille de la collerette
Le maintien prolongé du bouton de commande ouvre la collerette. Extraire délicatement la fausse goupille afin d’éviter qu’elle tombe dans la machine.
-
Après avoir enlevé la fausse goupille, la poser temporairement en lieu sûr.
- Cliquer sur Next.
-
Insérer la tige de détection pour correction dans la collerette, maintenir la tige en position puis presser et maintenir le bouton de commande.
Insérer complètement la tige vers l’arrière, en s’assurant de l’absence d'espace entre les surfaces. La collerette se ferme en serrant la tige de détection pour correction.
-
Fermer le capot avant.
L’unité unité axe rotatif se déplace en position qui facilite l’exécution de l’étape suivante.
- Ouvrir le capot avant.
-
Insérer la fausse goupille précédemment enlevée () complètement à l’arrière de son logement.
L’extrémité effilée (inclinée) correspond au sommet de la fausse goupille. Veiller à ne pas confondre le côté haut et le côté bas.
IMPORTANTPrendre garde à la position à laquelle est insérée la fausse goupille.
L’insertion de la fausse goupille en mauvaise position peut provoquer des collisions pendant le fonctionnement, entraînant un dysfonctionnement.
-
Contrôler les éléments affichés dans la fenêtre.
Contrôler tous les éléments et cocher les cases correspondantes.
- Cliquer sur Next.
-
Fermer le capot avant.
La correction automatique commence. La correction automatique est terminée lorsque le message d’opération terminée s’affiche.
5. Enlever la tige de détection et le gabarit de détection automatique.
-
Ouvrir le capot avant.
Tenir les parties indiquées dans la figure ci-dessous avec les deux mains et ouvrir le capot.
-
Enlever le gabarit de correction axe rotatif.
-
Enlever le gabarit de correction du magasin ATC et la tige de détection pour correction.
- Fermer le capot avant.
