Step 2: 自动校准切削位置
必要物品
| 附件 | ||
|---|---|---|
 |
 |
 |
| 旋转轴校准治具 | 安装螺钉 | ATC刀库校准治具/螺丝A |
 |
 |
 |
| 校准用的校准棒 | T型六角螺丝刀 | 维护清洁布 |
重要
请区别使用校准用的校准棒和仿用棒，千万不要混淆。
如果将校准用的校准棒当作仿用棒来使用，会导致无法进行正常校准。万一将校准用的校准棒当作仿用棒来使用了，就必须购置新的校准用校准棒。
请咨询购买本机的店铺，或访问本公司官网（https://www.dgshape.com/）。
1. 实施自动校准
步骤
- 若机器前盖为开启的状态，则关闭前盖。
- 显示VPanel。
-
点击
。
显示Machine settings画面。
-

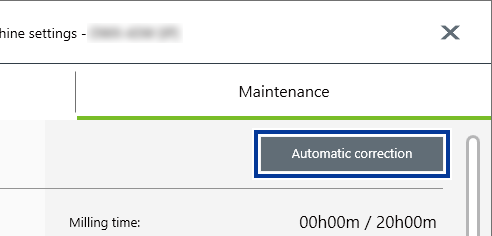

点击Maintenance选项卡的Automatic correction。
-
点击Next。
请遵照画面的指示，实施自动校准。
2. 清洁校准时的校准位置
步骤
-
打开机器前盖。
请双手握持下图所示部位打开。
-
ATC刀库中若已安装刀具，要全部移除。
注意
注意刀刃、尖锐的部分。
请小心不要被工具的刀刃和尖锐部分划破受伤。
备注刀具难以移除时，请使用移除刀具用的治具。
将用于移除刀具的治具顶端（细的一头）插入刀具顶端，然后向上推出，即可移除。
-
用维护清洁布擦干净下图灰色所示位置的污垢。
附着污垢时可能无法进行正常校准。
3. 安装自动校准治具
步骤
-
将ATC刀库校准治具安装到旋转轴单元。
将旋转轴单元上的突起对准ATC刀库校准治具上孔的位置，并用螺丝A（）固定。
-
在旋转轴的“2”号孔安装旋转轴校准治具。
-
将治具的凹陷和旋转轴的突起合在一起插入。
请确保安装面无空隙。治具有两处凹陷，将任一凹陷与突起合在一起即可。
-
使用T型六角螺丝刀，用安装螺钉固定旋转轴校准治具。
-
将治具的凹陷和旋转轴的突起合在一起插入。
- 关闭机器前盖。
- 点击Next。
4. 安装校准棒
从夹头上取下仿用棒，并安装校准用的校准棒。
步骤
-
打开机器前盖。
请双手握持下图所示部位打开。
-
用手握住夹头上安装的仿用棒。
-
长按操作按钮，从夹头上取下仿用棒。
长按操作按钮后，夹头将被打开。请慢慢拔出仿用棒，以免其掉入机器内部。
-
将取下的仿用棒暂时放置在安全的地方。
- 点击Next。
-
将校准用的校准棒插入夹头并保持此状态，同时长按操作按钮。
请插入到底，确保安装面无空隙。夹头闭合，校准用的校准棒被夹头夹持。
-
关闭机器前盖。
旋转轴单元将移动到便于实施下一个步骤的位置。
- 打开机器前盖。
-
将取下的仿用棒（）完全插入仿用棒刀库。
仿用棒锥形（倾斜）的一端朝上。请注意不要搞错上下方向。
重要请注意插入仿用棒的位置。
如果将仿用棒插入位置错误的刀库，则可能会在运行时发生碰撞并导致本机故障。
-
确认画面上显示的项目。
请确认所有项目并勾选复选框。
- 点击Next。
-
关闭机器前盖。
开始自动校准。显示作业完成的提示信息后，即代表自动校准完成。
5. 拆下校准棒和自动校准治具
步骤
-
打开机器前盖。
请双手握持下图所示部位打开。
-
拆下旋转轴校准治具。
-
拆下ATC刀库校准治具和校准用的校准棒。
- 关闭机器前盖。
