Passo 4: Correzione del disallineamento della stampa e del taglio

Questo è un metodo di correzione eseguito quando, con la stampa seguita immediatamente dal taglio, si ottiene un posizionamento per la stampa e il taglio leggermente disallineato.

Stampare i segni di allineamento, eseguire il rilevamento dei segni stampati, quindi correggere la discrepanza. Possono verificarsi piccoli disallineamenti tra i punti di stampa e di taglio a causa dello spessore del materiale. Si consiglia di effettuare le correzioni in base al materiale che si sta utilizzando.

MEMO

Utilizzare il seguente link per guardare un video di riferimento per questa procedura. Si consiglia di guardare questo video per capire il flusso di lavoro generale.

https://vimeo.com/1003475897/fd4a2d1bdd

Questo video mostra la BN2-20/20A, ma le procedure di lavoro e le operazioni sono le stesse per questa macchina.

Procedura
  1. Fare clic su AP-640_Panel_Icon_MENU.

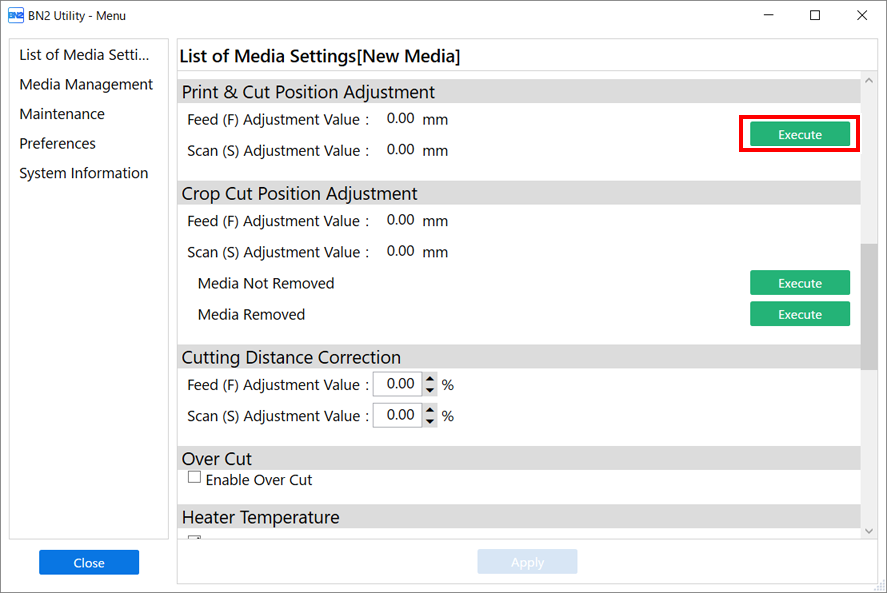

  2. Fare clic su Esegui in Elenco delle impostazioni dei materiali - Regolazione della posizione di stampa e taglio.
    BN-20A_UtilityCropCut

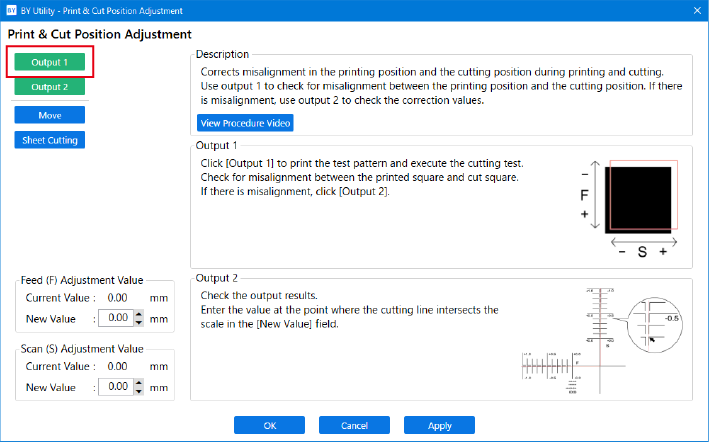

  3. Fare clic su Uscita 1.
    La macchina stampa e taglia il modello di prova. Visualizzare il risultato della stampa, verificando l’eventuale disallineamento nella posizione di stampa e nella posizione di taglio.
    BN-20A_UtilityCropCut_01

    • Se le posizioni di stampa e di taglio sono disallineate

      Per determinare i valori di correzione, eseguire i passi per Uscita 2. Procedere al passo 4.

    • Se le posizioni di stampa e di taglio sono allineate

      La regolazione della posizione di stampa e taglio è completa. Fare clic su OK per tornare alla schermata originale.

  4. Fare clic su Uscita 2.

    La macchina stampa e taglia il modello di prova.

  5. Leggere la descrizione sullo schermo e inserire ogni valore accanto a Nuovo valore.

    • Valore di regolazione dell’avanzamento (F): da -5,00 a 5,00 mm (in unità di misura di 0,01 mm)

      • Inserire il valore nel punto in cui la linea di taglio orizzontale Uscita 2 interseca la scala.

    • Valore di regolazione della scansione (S): da -5,00 a 5,00 mm (in unità di misura di 0,01 mm)

      • Inserire il valore nel punto in cui la linea di taglio verticale Uscita 2 interseca la scala.
  6. Fare clic su OK per tornare alla schermata originale.
    I valori inseriti per Nuovo valore in Valore di regolazione dell’avanzamento (F) e Valore di regolazione della scansione (S) vengono applicati a Valore attuale.
