Passo 5: Esecuzione della regolazione della lama
Impostare il materiale da tagliare e regolare la qualità di taglio della lama.
Se non si utilizza la lama, completare la regolazione iniziale facendo clic su OK senza regolare la lama. Quindi, avviare l’operazione.
Utilizzare il seguente link per guardare un video di riferimento per questa procedura. Si consiglia di guardare questo video per capire il flusso di lavoro generale.
https://vimeo.com/1003474895/208e3298e2Questo video mostra la BN2-20/20A, ma le procedure di lavoro e le operazioni sono le stesse per questa macchina.
- Assicurarsi che la taglierina sia installata, quindi fare clic su Avanti.
Se non è stata installata alcuna taglierina, installarne una.

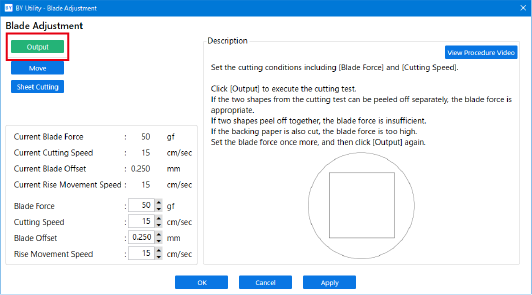

Installazione della taglierina - Fare clic su Esecuzione.
Verrà eseguito un taglio di prova.
- Controllare i risultati del taglio.
Controllare l’articolo Risultato Voce di impostazione Regolazione Controllare la forma. La forma del taglio è distorta. Velocità di taglio Ridurre Distaccare il cerchio. Anche il quadrato si distacca. Forza della lama Aumentare Rimangono alcune aree non tagliate. Velocità di taglio Ridurre Distaccare il quadrato. La lama lascia lievi tracce sul foglio sottostante. Velocità di taglio Nessun cambiamento La traccia della lama è indistinta. Aumentare La traccia della lama è troppo profonda e taglia il foglio sottostante. Ridurre Controllare la forma del quadrato staccato.
Gli angoli non sono arrotondati e non hanno le “corna”. Spostamento della lama Nessun cambiamento
Gli angoli sono arrotondati. Aumentare
Gli angoli hanno le “corna”. Ridurre - Inserire il valore dell’area da modificare.
Per informazioni sulla regolazione del valore dell’estensione della lama, fare riferimento a “Regolazione del valore dell’estensione della lama”. Regolazione del valore dell’estensione della lama
Condizione di taglio Dettagli dell’impostazione Impostazione predefinita Forza della lama Impostare la forza (pressione) della lama. 50 gf Velocità di taglio Impostare la velocità di taglio. 15 cm/s Spostamento della lama Impostare l’offset della lama. Immettere il valore di offset elencato per la lama.
Il valore di offset per la lama inclusa è di 0,250 mm.
0,250 mm Velocità di sollevamento Impostare la velocità della lama durante il taglio (la velocità con cui la lama si sposta verso la linea di taglio successiva dopo aver tagliato una linea). Se il materiale si allenta durante l’avanzamento a vuoto e la lama danneggia la superficie del materiale, ridurre la velocità.
15 cm/s - Fare clic su Applica.
- Continuare a regolare le condizioni di taglio fino a quando le impostazioni sono ottimizzate.
Ripetere i passi da 2 a 5 per regolare le condizioni.
Una volta completata la regolazione, fare clic su OK.
