Étape 5: Effectuer l’ajustement de la lame
Configurez le média à découper et ajustez la qualité de coupe de la lame.
Si vous n’utilisez pas la lame, terminez le réglage initial en cliquant sur OK sans ajuster la lame. Ensuite, commencez l’opération.
Le lien suivant permet de visionner une vidéo de référence pour cette procédure. Nous vous recommandons de regarder cette vidéo pour comprendre le déroulement général de la tâche.
https://vimeo.com/1003474895/208e3298e2Le BN2-20/20A est présenté dans cette vidéo, mais les procédures de travail et d’utilisation sont les mêmes pour cette machine.

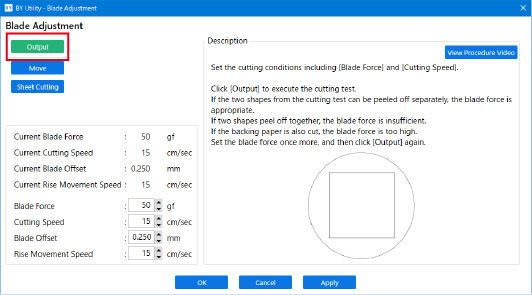

- Assurez-vous que l’outil de coupe est installé, puis cliquez sur Suivant.
Si aucun outil de coupe n’est installé, installez-en un.
Installation de l’outil de coupe - Cliquez sur Sortie.
Un test de coupe sera effectué.
- Vérifiez les résultats de la coupe.
Élément à vérifier Résultat Élément de réglage Ajustement Vérifiez la forme. La forme de la coupe est déformée. Vitesse de découpe Réduire Décollez le cercle. Le carré se décolle également. Force de la lame Augmentez la force Il reste quelques zones non coupées. Vitesse de découpe Réduire Décollez le carré. La lame laisse de légères traces sur le papier de protection. Vitesse de découpe Aucun changement La trace de la lame est indistincte. Augmentez la force La trace de la lame est trop profonde et coupe le papier de protection. Réduire Vérifiez la forme du carré que vous avez décollé.
Les coins ne sont pas arrondis et n’ont pas de « cornes ». Décalage de la lame Aucun changement
Les coins sont arrondis. Augmentez la force
Les coins ont des « cornes ». Réduire - Saisissez la valeur de la zone à modifier.
Pour plus d’informations sur le réglage de la longueur d’extension de la lame, reportez-vous à la section « Réglage de la longueur de l’extension de la lame ». Réglage de la longueur de l’extension de la lame
Condition de coupe Détails du réglage Réglage par défaut Force de la lame Réglez la force (pression) de la lame. 50 gf Vitesse de découpe Réglez la vitesse de coupe. 15 cm/s Décalage de la lame Réglez le décalage de la lame. Entrez la valeur d’offset indiquée pour la lame.
La valeur de décalage pour la lame incluse est de 0,250 mm.
0,250 mm Vitesse du mouvement de soulèvement Réglez la vitesse de montée de la lame pendant la coupe (vitesse à laquelle la lame se déplace lorsqu’elle passe à la ligne de coupe suivante après avoir coupé une ligne de coupe). Si le média se détache à vide et que la lame endommage la surface du média, réduisez la vitesse.
15 cm/s - Cliquez sur Appliquer.
- Continuez à ajuster les conditions de coupe jusqu’à ce que les réglages soient optimisés.
Répétez les étapes 2 à 5 pour ajuster les conditions.
Une fois le réglage terminé, cliquez sur OK.
