Limpieza manual

Cuando la limpieza manual es necesaria

Se recomienda la limpieza manual cuando se presentan las siguientes situaciones

Se recomienda realizar una limpieza manual cuando se presente alguna de las siguientes situaciones que se detallan a continuación y no se pueda resolver mediante funciones de limpieza automática, como la limpieza normal.

La sustitución de la espátula también puede ser efectiva para mejorar estos síntomas.

Falta de puntos del inyector Gotas de tinta Arrastre de suciedad

dot_yore
ink_bota
hikizuri
El polvo u otros materiales extraños se adhieren a los cabezales de impresión e impiden la descarga correcta de la tinta. La tinta se acumula en el polvo o la suciedad adherida a los cabezales de impresión y gotea sobre el material. Fenómeno por el que se acumula suciedad o polvo en los cabezales de impresión.
NOTA
  • Si se le acaban los palillos y el líquido de limpieza utilizados para la limpieza manual, póngase en contacto con su distribuidor autorizado.
  • Los cabezales de impresión son componentes que se desgastan. Se requiere una sustitución periódica, y la frecuencia de sustitución depende del uso. Póngase en contacto con su distribuidor autorizado.

Método de limpieza manual

IMPORTANTE

Notas importantes acerca de este proceso

  • Antes de intentar esta operación, retire el material.
  • Para evitar que los cabezales se sequen, finalice este procedimiento en 30 minutos o menos. Suena una alarma después de 30 minutos.
  • Nunca utilice ningún otro implemento que no sean los palillos de limpieza incluidos. Los cotonetes de algodón u otros artículos que producen pelusas pueden dañar los cabezales. Si se le acaban los palillos de limpieza, comuníquese con su distribuidor autorizado.
  • Utilice un palillo de limpieza por cada sesión de limpieza y, a continuación, deséchelo después de su uso. Reutilizar los palillos de limpieza podría reducir la calidad de impresión.
  • No coloque un palillo de limpieza usado para limpiar en el líquido de limpieza. Hacerlo deteriorará el líquido de limpieza.
  • Nunca frote la superficie del inyector de los cabezales.
  • Acaricie las esponjas muy suavemente, aplicando la menor presión posible. Nunca las frote, raspe o aplaste.

Cuando suena un pitido de advertencia durante la limpieza

Para evitar que los cabezales de impresión se sequen, suena una alarma unos 30 minutos después del inicio de la operación. Realice la operación siguiendo el mensaje que se muestra en la ventana de Utility.

ADVERTENCIA

Asegúrese de realizar las operaciones indicadas en las instrucciones y no toque ninguna zona que no se especifique en las instrucciones.

Los movimientos repentinos del equipo podrían provocar lesiones.

Elementos necesarios




Palillo de limpieza Líquido de limpieza
NOTA

Utilice el siguiente enlace para ver un video de referencia para este procedimiento. Le recomendamos que vea este video para entender el flujo general de trabajo.

https://vimeo.com/924895928/ae90f6000e

Procedimiento
  1. Retire el material.
  2. Haga clic en BN2_Utility_Icon_NozzleCleaningLimpieza.

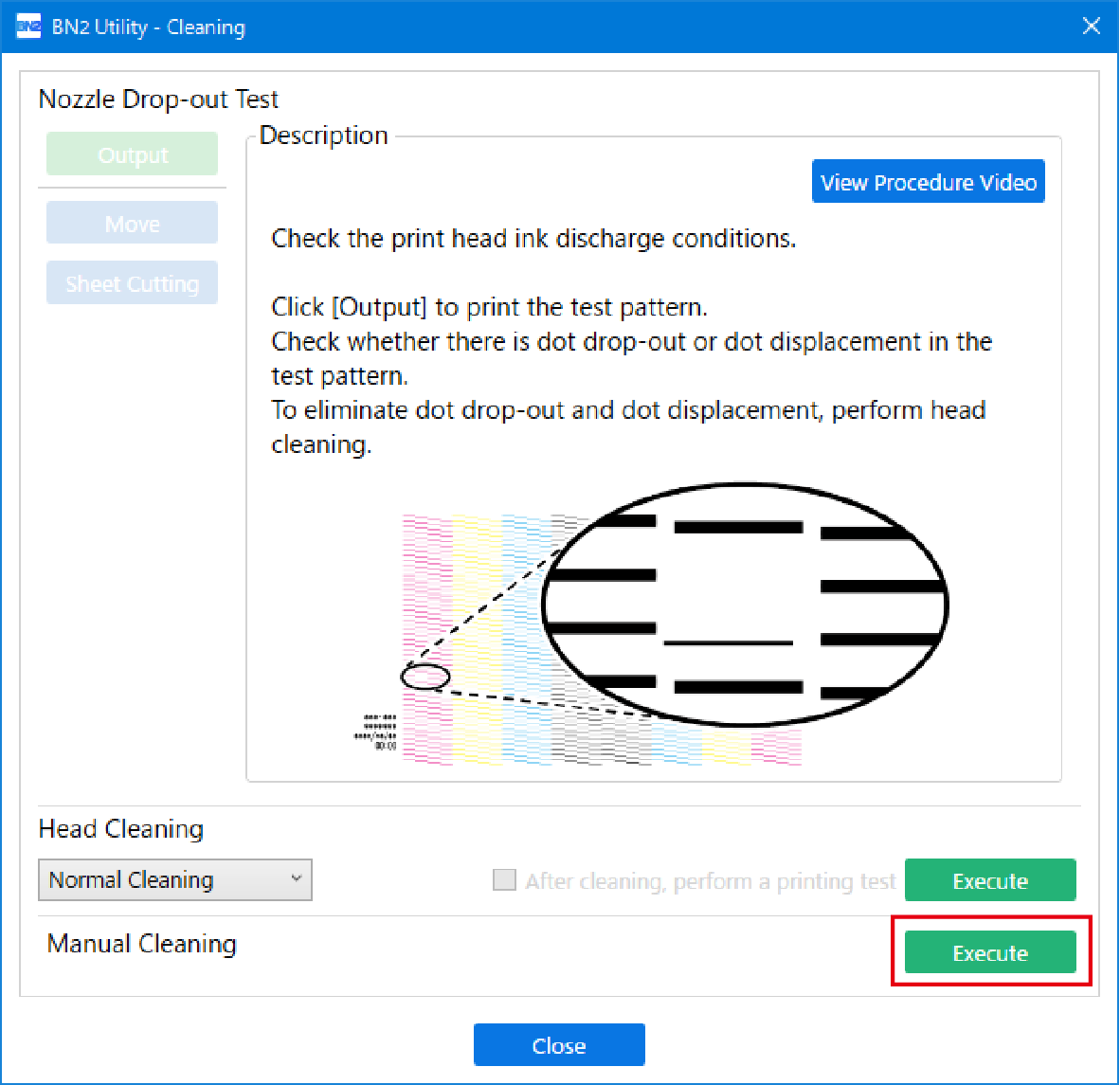

  3. Haga clic en Ejecutar en Limpieza manual.
    NOTA El procedimiento de trabajo para la limpieza manual aparece en la ventana Utility. Lea atentamente las instrucciones que aparecen en pantalla y realice el trabajo.
    PerformManualCL
  4. Cuando finalice la limpieza, haga clic en Cerrar para volver a la pantalla original.
  5. Configure el material.
    Configuración de material nuevoConfiguración del material registrado
  6. Haga clic en BN2_Utility_Icon_NozzleCleaningLimpieza.

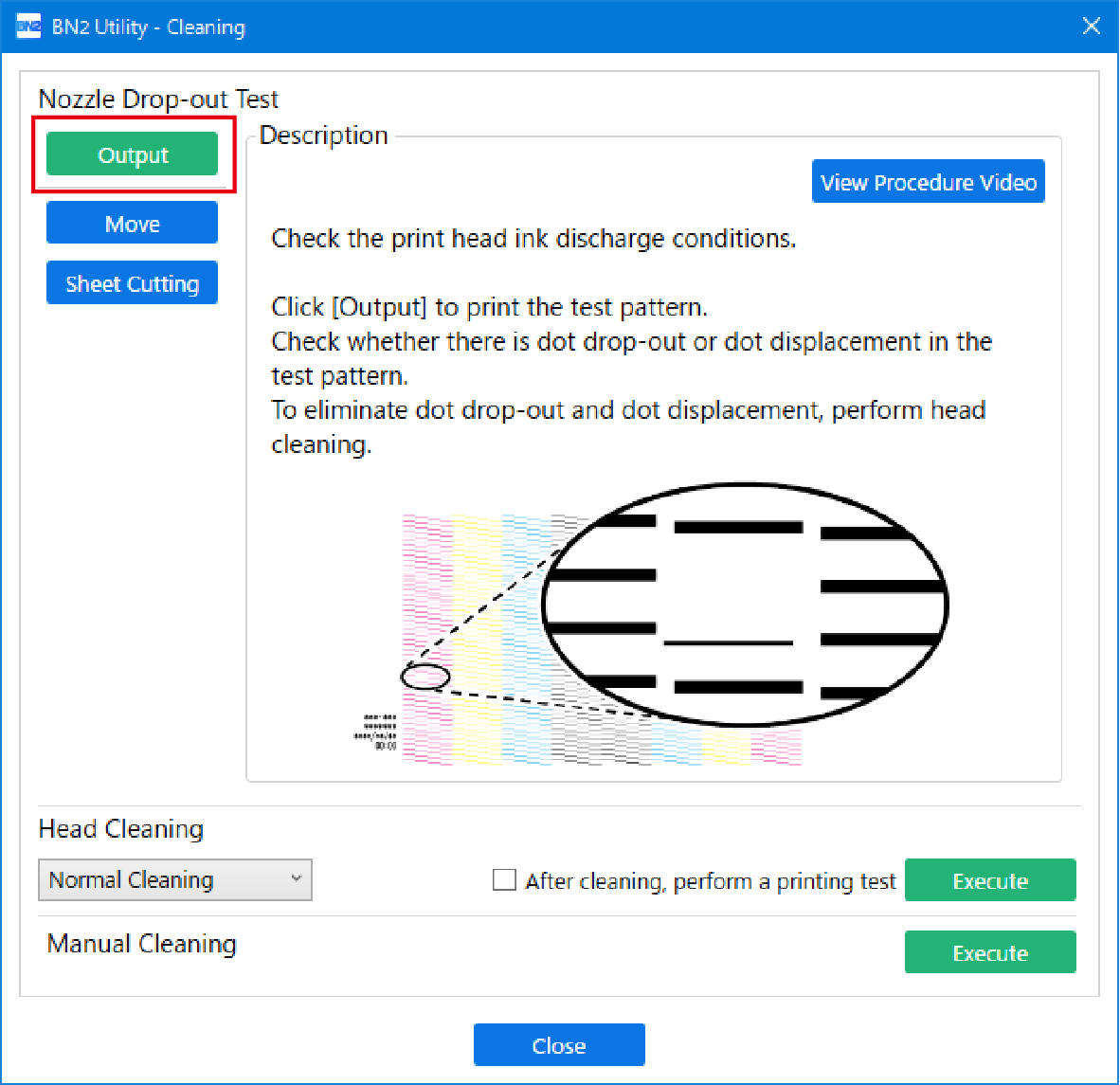

  7. Haga clic en Salida.

    Se inicia la impresión del patrón de prueba.

    ManualCleaning_TestPrint
  8. Compruebe si hay falta o desplazamiento de puntos en el patrón de prueba.

    Los bloques que faltan indican la falta de puntos. Los bloques colapsados o inclinados indican desplazamiento de puntos.


    TestPrint_Nozzle
    NOTA

    Incluso si la caída del inyector no parece mejorar con la limpieza, es posible ignorar el efecto en los productos si ocurra la falta de puntos solo en unos cuantos lugares. Pruebe realizar la impresión. Si puede juzgar que el producto no se ve afectado, utilice la impresora sin realizar ninguna limpieza adicional.

  9. Si está abierta la tapa frontal, ciérrela.
    Si no se produce pérdida o desplazamiento de puntos, los preparativos para la impresión han finalizado.
  10. Haga clic en Cerrar para volver a la pantalla original.
