Cargando el rollo de material

NOTA

Utilice el siguiente enlace para ver un video de referencia para este procedimiento. Le recomendamos que vea este video para entender el flujo general de trabajo.

https://vimeo.com/1003476339/5eb7f8a611

En este video se muestra la BN2-20/20A, pero los procedimientos de trabajo y operación son los mismos para esta máquina.

Procedimiento
  1. Abra la tapa frontal.
    FrontCoverOpen2
  2. Mueva el rodillo de arrastre derecho () y la abrazadera del material derecha () hacia el extremo derecho.

    Presione la parte indicada por la flecha en el rodillo de arrastre derecho para mover el rodillo y la abrazadera derecha del material juntos.

    MoveClampPinch_R
  3. Mueva el rodillo de arrastre izquierdo () y la abrazadera del material izquierda () hacia el extremo izquierdo.

    Presione la parte indicada por la flecha en el rodillo de arrastre izquierdo para mover el rodillo y la abrazadera izquierda del material juntos.

    MoveClampPinch
  4. Utilice el siguiente procedimiento para cargar el material.
    1. Saque el material y cárguelo desde arriba de la placa frontal con las etiquetas adheribles de flechas.
      Insert
    2. Pase el material () entre el rodillo de presión derecho () y el rodillo de arrastre derecho ().
      NOTA

      Si el borde izquierdo del material queda a la izquierda del rodillo de arrastre izquierdo, pase el material entre el rodillo de presión izquierdo y el rodillo de arrastre izquierdo también.

      MediaSet1
    3. Pase el material () debajo de la abrazadera de material derecha (), y jálelo unos 20 cm (7.87 pulg.) desde el borde de la plataforma ().
      NOTA

      Si el borde izquierdo del material golpea la abrazadera izquierda del material, pase el material por debajo de la abrazadera izquierda del material.

      NOTA

      Escuchará un pitido. Aproximadamente 2 segundos después, escuchará dos pitidos y luego se activará el ventilador de succión. Mientras este ventilador esté funcionando, la posición del material se mantendrá incluso si quita sus manos de él.

      MediaSet2-5
    4. Sostenga la brida del soporte del material y tome unos 20 cm (7.87 pulg.) de material.
      MediaSet4
      NOTA

      No recolecte tanto material de modo () que el sensor () se haga visible.

      Si recolecta demasiado material, escuchará dos pitidos cortos y el ventilador de succión se detendrá. Si el material se desprende o no está recto, tómelo y repita el procedimiento desde el paso 4.

      MediaSetCaution
  5. Coloque la abrazadera del material izquierda y el rodillo de arrastre izquierdo.

    Coloque el rodillo de arrastre izquierdo () dentro del patrón de presión ().

    Asegúrese de que el margen A desde el borde izquierdo del material hasta el rodillo de arrastre izquierdo sea de aproximadamente 10 mm (0.39 pulg.).

    PinchPos
  6. Baje la palanca de carga.
    LeverDown
  7. Alinee los bordes del material con los centros de los orificios de la abrazadera izquierda del material.
    MediaSet6
  8. Cierre la tapa frontal.

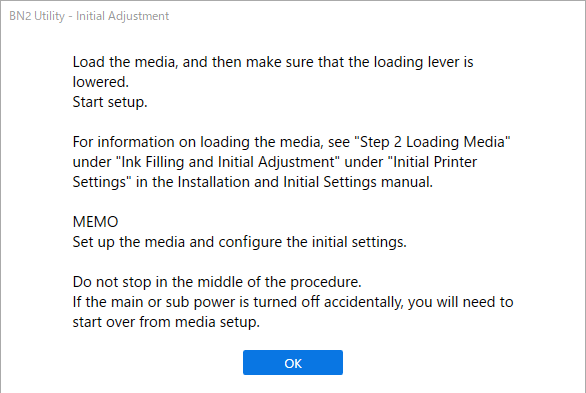

  9. Haga clic en Aceptar.
    InitialSettings_Media
