1. Déterminer les positions du média.

Lorsque vous chargez du média en feuille dans la machine, utilisez le bord droit du média comme référence. En effet, l’amplitude de mouvement du rouleau-pinceur droit est fixe.

Placez le média de sorte que les conditions suivantes soient remplies et que les déchets du média soient réduits au minimum.
  • Position du bord droit du média

    Dans la plage de déplacement du rouleau-pinceur droit, il est possible d’assurer une distance d’environ 10 mm entre le bord droit du rouleau-pinceur droit et le bord droit du média.

  • Position du bord gauche du média

    Une distance d’environ 10 mm entre le bord gauche du rouleau et le bord gauche du média peut être garantie lorsque le rouleau-pinceur gauche est placé dans la zone de la grille abrasive.


    Setup_CutMedia

RAPPEL

Le lien suivant permet de visionner une vidéo de référence pour cette procédure. Nous vous recommandons de regarder cette vidéo pour comprendre le déroulement général de la tâche.

https://youtu.be/y3pYUMM4tCs
y3pYUMM4tCs
Procédure
  1. Ouvrez le capot avant.
    FrontCoverOpen
  2. Déplacez le rouleau-pinceur droit () et le media clamp droit () vers l’extrémité droite.

    Appuyez sur la partie indiquée par la flèche sur le rouleau-pinceur droit pour déplacer le rouleau et le media clamp droit ensemble.

    MoveClampPinch_R
  3. Déplacez le rouleau-pinceur gauche () et le media clamp gauche () vers une position plus à gauche que la largeur du média.

    Appuyez sur la partie indiquée par la flèche sur le rouleau-pinceur gauche pour déplacer le rouleau et le media clamp gauche ensemble.

    MoveClampPinch
  4. Suivez la procédure suivante pour charger le média.
    1. Passez le média () sous le media clamp droit ().
      RAPPEL

      Si le bord gauche du média touche le media clamp gauche, faites passer le média sous le media clamp gauche.

      RAPPEL

      Le fait de soulever la pointe du media clamp pour faire passer le média peut entraîner un contact entre la lame et le média. Veillez à ce qu’il n’y ait pas de contact avec la lame.

      CutMedia1
    2. Passez le média () entre le grit roller droit () et le rouleau-pinceur () et introduisez le média vers l’arrière.

      Introduisez le média et alignez le bord du média avec le bord du tablier ().

      RAPPEL

      Si le bord gauche du média se trouve à gauche du rouleau-pinceur gauche, faites passer le média entre le grit roller gauche et le rouleau-pinceur gauche également.

      CutMedia2
  5. Redressez le média.
    CutMedia3
  6. Appuyez légèrement sur le média, puis placez le media clamp gauche et le rouleau-pinceur gauche sur le média.
    1. Positionnez le rouleau-pinceur gauche à l’intérieur de la zone de la grille abrasive .

      Veillez à ce que la marge A entre le bord gauche du média et le bord gauche du rouleau-pinceur gauche soit d’au moins 10 mm.

      PinchPos
      RAPPEL

      S’il n’est pas possible de garantir une marge A d’au moins 10 mm entre le bord gauche du média et le bord gauche du rouleau-pinceur gauche, déplacez le rouleau-pinceur droit et le média vers la gauche pour obtenir la marge.

      L’amplitude de mouvement du rouleau-pinceur droit est fixe. Placez le rouleau-pinceur droit dans la plage de déplacement de sorte que la marge A entre le bord droit du média et le bord droit du rouleau-pinceur droit soit d’environ 10 mm.
      MediaSet5
    2. Ajustez la position du media clamp droit si nécessaire.
      Cliquez sur BN2_Panel_Icon_MENU > Préférences - Position du media clamp - Exécuter pour déplacer le chariot de la tête d’impression vers la gauche, ce qui vous permet de régler la position du media clamp droit.

      Alignez le bord du média avec le centre des trous du media clamp droit.

      ClampR_Set
  7. Abaissez le levier de chargement.
    LeverDown2
  8. Alignez les bords du média avec les centres des trous du media clamp gauche.
    MediaSet6
  9. Introduisez le média dans le sens de l’alimentation, en vérifiant que le média reste aligné avec les rouleaux-pinceurs.

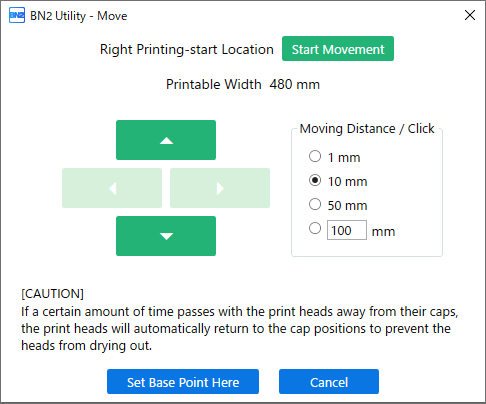

    1. Sur l’écran d’accueil, cliquez sur UtilityMove.

      La fenêtre Déplacer s’affiche.

      UtilityMove3
    2. Sélectionnez une option sous Distance de déplacement par clic, puis cliquez sur UtilityMoveDOWN.
      RAPPEL

      La valeur Distance de déplacement par clic peut également être saisie selon les besoins dans une plage de 1 à 1000 mm.

      Introduisez le média à environ 2/3 de sa longueur et vérifiez qu’il reste aligné.

      Si le média se détache ou n’est pas droit, recommencez la procédure à partir de l’étape 4.

    3. Cliquez sur UtilityMoveUP pour revenir à la position précédant l’introduction.

      Si le média se détache ou n’est pas droit, recommencez la procédure à partir de l’étape 4.

  10. Cliquez sur Annuler.
    La fenêtre Déplacer se ferme.
  11. Fermez le capot avant.
