Ajuste del punto base

Establezca el punto base para determinar el área del material cargado en la que desea imprimir (el área de salida).

El punto base () indica el borde derecho del área de salida (). (: Dirección de alimentación del material, : dirección de movimiento del carro del cabezal de impresión) Puede imprimir sin establecer el punto base, pero al establecer el área de salida puede utilizar el material sin desperdiciar y también imprimir en la ubicación deseada.

Establezca el punto base para cada impresión individual. Cuando termina una impresión, el punto base vuelve a su valor por defecto.



NOTA

Tenga en cuenta que las posiciones izquierda y derecha no se restauran a sus valores preestablecidos para los patrones de prueba.

Procedimiento
  1. Configure el material.
  2. Haga clic en VG3_Panel_Icon_MOVE-POSITION Mover.

    Aparece la ventana Mover.

    UtilityMove4
  3. Seleccione Distancia de desplazamiento/clic.
    NOTA

    El valor Distancia de desplazamiento/clic también puede introducirse como se desee en el rango de 1 a 1000 mm.

  4. Haga clic en Iniciar movimiento.

    El material y el carro del cabezal de impresión se desplazan al punto base actual.

    IMPORTANTE

    Si transcurren 20 segundos sin que se pulse AP-640_Panel_Icon_LEFT, AP-640_Panel_Icon_RIGHT, AP-640_Panel_Icon_UP o AP-640_Panel_Icon_DOWN o si transcurren 3 minutos desde el inicio de la configuración, para evitar que los cabezales de impresión se sequen, el carro de los cabezales de impresión vuelve a la posición de antes de iniciar el movimiento. Vuelva a iniciar la configuración una vez finalizada la operación de prevención de secado.

  5. Haga clic en AP-640_Panel_Icon_LEFT, AP-640_Panel_Icon_RIGHT, AP-640_Panel_Icon_UP o AP-640_Panel_Icon_DOWN para mover el centro de la cuchilla a la posición que desee establecer como punto base.
    NOTA

    Para continuar moviendo la cuchilla, espere a que el carro del cabezal de impresión o el funcionamiento del material se detengan y, a continuación, vuelva a hacer clic en estos botones.

    NOTA

    Haga clic en AP-640_Panel_Icon_LEFT o AP-640_Panel_Icon_RIGHT para mover el carro del cabezal de impresión. Haga clic en AP-640_Panel_Icon_UP o AP-640_Panel_Icon_DOWN para hacer avanzar o retroceder el material.


    VG3-BasePointSet

    • : Área de salida
    • : Punto base (borde derecho del área de salida)
  6. Una vez decidida la posición, haga clic en Ajustar el punto base aquí para confirmarla.
    El punto base se establece en la posición actual del centro de la cuchilla y se vuelve a la pantalla de inicio.
    NOTA

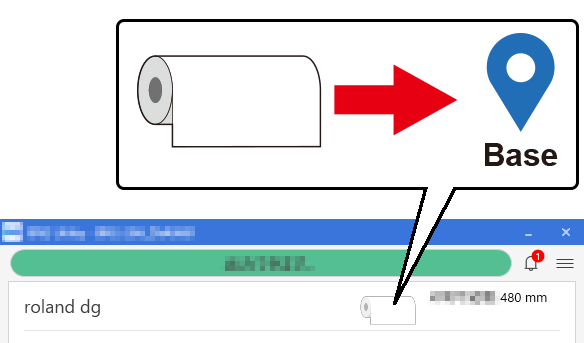

    La visualización del icono en la pantalla de inicio cambia para indicar que se ha actualizado la posición del punto base.

    BN2_NewBasePointSetting
