1. Determine las posiciones de los materiales.

Al cargar hoja de material en la máquina, utilice el borde derecho del material como referencia. Esto se debe a que el rango de movimiento del rodillo de arrastre derecho es fijo.

Coloque el material en una posición donde se cumplan las siguientes condiciones y donde se minimice el desperdicio de material.
  • Posición del borde derecho del material

    Dentro del rango móvil del rodillo de arrastre derecho y donde se puedan asegurar aproximadamente 10 mm (0.39 pulg.) entre el borde del rodillo de arrastre derecho y el borde derecho del material.

  • Posición del borde izquierdo del material

    Donde se pueden asegurar unos 10 mm (0.39 pulg.) entre el borde izquierdo del rodillo y el borde izquierdo del material al colocar el rodillo de arrastre izquierdo dentro del rango del patrón de presión.


    Setup_CutMedia

NOTA

Utilice el siguiente enlace para ver un video de referencia para este procedimiento. Le recomendamos que vea este video para entender el flujo general de trabajo.

https://youtu.be/y3pYUMM4tCs
y3pYUMM4tCs
Procedimiento
  1. Abra la tapa frontal.
    FrontCoverOpen
  2. Mueva el rodillo de arrastre derecho () y la abrazadera del material derecha () hacia el extremo derecho.

    Presione la parte indicada por la flecha en el rodillo de arrastre derecho para mover el rodillo y la abrazadera derecha del material juntos.

    MoveClampPinch_R
  3. Mueva el rodillo de arrastre izquierdo () y la abrazadera izquierda del material () a una posición más a la izquierda que el ancho del material.

    Presione la parte indicada por la flecha en el rodillo de arrastre izquierdo para mover el rodillo y la abrazadera izquierda del material juntos.

    MoveClampPinch
  4. Utilice el siguiente procedimiento para cargar el material.
    1. Pase el material () debajo de la abrazadera de materiales derecha ().
      NOTA

      Si el borde izquierdo del material golpea la abrazadera izquierda del material, pase el material por debajo de la abrazadera izquierda del material.

      NOTA

      Levantar la punta de la abrazadera del material para pasar el material puede provocar que la cuchilla entre en contacto con el material. Tenga cuidado de no permitir el contacto con la cuchilla.

      CutMedia1
    2. Pase el material () entre el rodillo de presión derecho () rodillo de arrastre () y avance el material hacia atrás.

      Avance el material y alinee el borde del material con el borde de la plataforma ().

      NOTA

      Si el borde izquierdo del material queda a la izquierda del rodillo de arrastre izquierdo, pase el material entre el rodillo de presión izquierdo y el rodillo de arrastre izquierdo también.

      CutMedia2
  5. Alise el material.
    CutMedia3
  6. Presione ligeramente el material y coloque la abrazadera izquierda del material y el rodillo de arrastre izquierdo sobre el material.
    1. Coloque el rodillo de arrastre izquierdo dentro del rango del patrón de grano .

      Asegúrese de que el margen A desde el borde izquierdo del material hasta el borde izquierdo del rodillo de arrastre izquierdo sea de por lo menos 10 mm (0.4 pulg.).

      PinchPos
      NOTA

      Si no se puede garantizar el margen A de por lo menos 10 mm (0.4 pulg.) desde el borde izquierdo del material hasta el borde izquierdo del rodillo de arrastre izquierdo, mueva el rodillo de arrastre derecho y el material hacia la izquierda para proporcionar el margen.

      El rango de movimiento del rodillo de arrastre derecho es fijo. Coloque el rodillo de arrastre derecho dentro del rango móvil en una posición que garantice el margen A desde el borde derecho del material hasta el borde izquierdo del rodillo de arrastre derecho hay aproximadamente 10 mm (0.39 pulg.).
      MediaSet5
    2. Ajuste la posición de la abrazadera derecha del material según sea necesario.
      Haga clic en BN2_Panel_Icon_MENU > Preferencias - Posición de la abrazadera del material - Ejecutar para desplazar el carro del cabezal de impresión hacia el lado izquierdo, lo que le permitirá ajustar la posición de la abrazadera derecha del material.

      Alinee el borde del material con los centros de los orificios de la abrazadera derecha del material.

      ClampR_Set
  7. Baje la palanca de carga.
    LeverDown2
  8. Alinee los bordes del material con los centros de los orificios de la abrazadera izquierda del material.
    MediaSet6
  9. Avance el material en la dirección de avance, verificando que el material permanezca alineado con los rodillos de arrastre.
    1. En la pantalla de inicio, haga clic en UtilityMove.

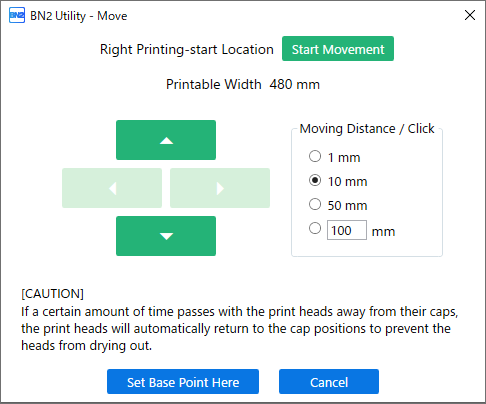

      Aparece la ventana Mover.

      UtilityMove3
    2. Seleccione una opción en Distancia de movimiento / Clic, y luego haga clic en UtilityMoveDOWN.
      NOTA

      El valor Distancia de movimiento / Clic también puede ser ingresado como se desee en el rango de 1 a 1000 mm (0.04 a 39.37 pulg.).

      Avance aproximadamente 2/3 de la longitud del material y verifique que el material permanezca alineado.

      Si el material se desprende o no está recto, repita el procedimiento desde el paso 4.

    3. Haga clic en UtilityMoveUP para volver a la posición anterior al avance.

      Si el material se desprende o no está recto, repita el procedimiento desde el paso 4.

  10. Haga clic en Cancelar.
    Se cierra la ventana Mover.
  11. Cierre la tapa frontal.
