Paso 4: Corregir la desalineación de la impresión y el corte con marcas de recorte

Dependiendo de la composición del material, es posible que la posición de la impresión y del corte esté desalineada incluso cuando se utilizan marcas de corte. Realice las correcciones necesarias para evitar que la impresión y el corte se desalineen en función del material que esté utilizando.

NOTA

Utilice el siguiente enlace para ver un video de referencia para este procedimiento. Le recomendamos que vea este video para entender el flujo general de trabajo.

https://vimeo.com/1003475517/ad4ccfe84e
kMajrYm5exs
Procedimiento
  1. Iniciar la Utility.
    Iniciar/Salir de Utility
  2. Haga clic en AP-640_Panel_Icon_MENU.

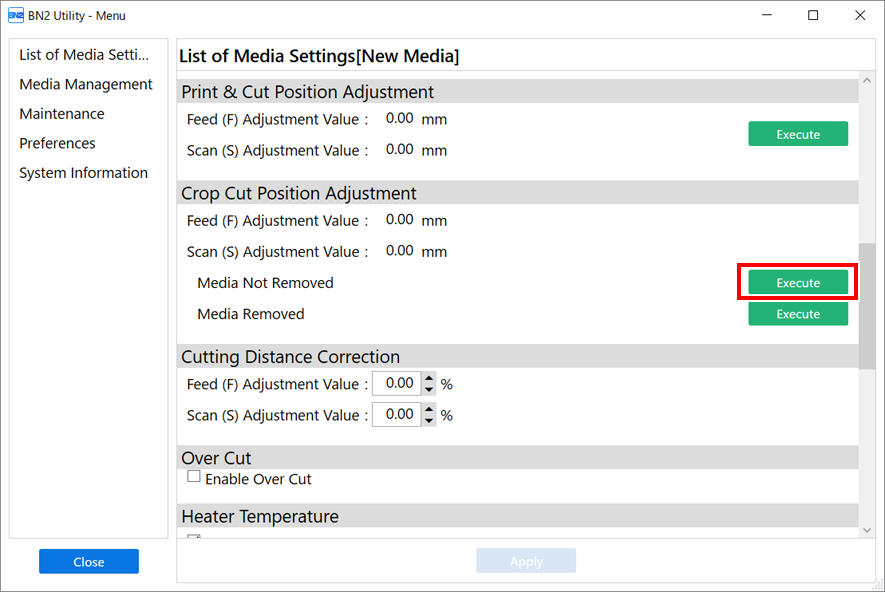

  3. Haga clic en Ejecutar en Lista de ajustes de material - Ajuste de la posición de recorte-corte [Materiales no extraídos].
    BN-20A_UtilityCropCut

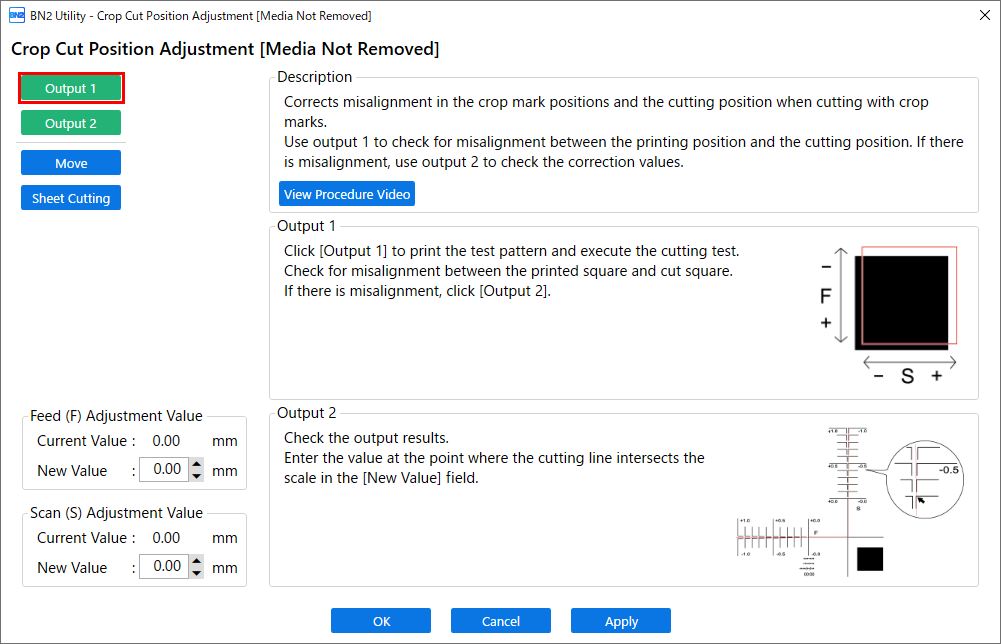

  4. Haga clic en Salida 1.
    La máquina imprime y corta el patrón de prueba. Vea el resultado de la impresión, verificando si hay desalineación en la posición de impresión y la posición de corte.
    BN-20A_UtilityCropCut_01

    • Si las posiciones de impresión y corte están desalineadas

      Para determinar los valores de corrección, siga los pasos para Salida 2. Proceda al paso 5.

    • Si las posiciones de impresión y corte no están desalineadas

      Esto completa el Ajuste de la posición de recorte-corte. Proceda al paso 7.

  5. Haga clic en Salida 2.

    La máquina imprime y corta el patrón de prueba.

  6. Compruebe los valores de corrección de la condición de Prueba de impresión 2.

    El punto en el que la línea de corte (A) cruza la escala de valores de corrección (B) es el valor de corrección. En la siguiente figura, el valor de corrección es “−0.3”.

    Verifique la dirección de avance del material (la dirección de avance) y la dirección del movimiento del carro del cabezal de impresión (la dirección de escaneo).



  7. Introduzca el valor de corrección comprobado en Nuevo valor.

    • Valor del ajuste de avance (F): −5.00 a 5.00 mm (−0.2 a 0.19 pulg.) (en unidades de 0.01 mm [0.0003 pulg.])

      • Introduzca el valor en el punto donde la línea de corte horizontal de Salida 2 se cruza con la escala.

    • Valor de ajuste de exploración (S): −5.00 a 5.00 mm (−0.2 a 0.19 pulg.) (en unidades de 0.01 mm [0.0003 pulg.])

      • Introduzca el valor en el punto donde la línea de corte vertical de Salida 2 se cruza con la escala.
  8. Haga clic en Aceptar para volver a la pantalla original.
    Los valores ingresados para Nuevo valor en Valor del ajuste de avance (F) y Valor de ajuste de exploración (S) se aplican a Valor actual.
