Schritt 2: Platzieren und Einrichten des Objekts

Platzieren Sie das Objekt, und bereiten Sie es dann für den Druckvorgang vor.
WICHTIG

Sie können die Frontabdeckung geöffnet lassen, wenn Sie die Höhe des Flachtisches, den Druckursprung oder andere Einstellungen festlegen, um bei der Arbeit eine bessere Sicht zu haben.

Wenn Sie bei diesen Einstellungen auf OK klicken, kann es jedoch vorkommen, dass sich der Druckkopfschlitten oder der Flachtisch bewegt. Achten Sie daher bei geöffneter Frontabdeckung darauf, dass Sie beim Arbeiten keine beweglichen Teile berühren.

Vorgehensweise
  1. Starten Sie Utility.
  2. Platzieren Sie das Objekt.
    1. Führen Sie gegebenenfalls die folgenden Vorgänge aus.
      • Verwenden Sie eine Bürste oder ein antistatisches Tuch, um die statische Aufladung des Objekts zu beseitigen.
      • Entfetten Sie den Druckbereich des Objekts mit wasserfreiem Äthanol oder Isopropylalkohol.
      • Schützen Sie die Bereiche außerhalb des Druckbereichs mit Abdeckband.
    2. Öffnen Sie die Frontabdeckung.
    3. Stellen Sie sicher, dass auf dem Flachtisch kein Schmutz oder andere Fremdkörper haften.
    4. Legen Sie eine Klebefolie auf den Flachtisch.
    5. Platzieren Sie das Objekt.
      • Die Druckdaten werden mit um 180 Grad gedrehten Daten gedruckt.
      • Legen Sie das Objekt innerhalb des weißen Rahmens (BD-8) oder des Hilfslinienrahmens (BD-12) und parallel zu diesen.
    6. Schließen Sie die Frontabdeckung.
  3. Richten Sie das zu bedruckende Objekt ein.
    Anmerkung In Utility wird „Medien“ in dem Fenster verwendet, das zur Registrierung/Verwaltung von Objekten dient.
    1. Klicken Sie auf dem Utility-Startbildschirm auf BN2_Utility_Icon_Setup Setup.
    2. Klicken Sie auf AddNewIcon.
      BN2_MediaSetup
    3. Geben Sie den Namen des Mediums ein und klicken Sie dann auf OK.

      Zuvor registrierte Medienbezeichnungen können nicht verwendet werden. Geben Sie eine neue Medienbezeichnung ein.

      BN2_MediaSetup2
    4. Wählen Sie unter Transparent die Option Andere und klicken Sie dann auf OK.
    5. Klicken Sie auf Ändern neben Flanchtischhöhe, um die Höhe des Objekts einzustellen.
      1. Klicken Sie auf der rechten Seite des Fensters auf AP-640_Panel_Icon_UP oder AP-640_Panel_Icon_DOWN, um den höchsten Punkt des Objekts mit der Vorwärts-Rückwärts-Position des Kopfspaltsensors auszurichten.
        Anmerkung Sie können 0,1 mm, 1 mm, 10 mm oder 50 mm als Verschiebedistanz für einen einzelnen Klick auswählen.
      2. Klicken Sie auf der linken Seite des Fensters auf AP-640_Panel_Icon_UP, damit sich der höchste Punkt des Objekts dem Kopfspaltsensor nähert.
        Bewegen Sie die höchste Druckposition des Objekts bis zu einer Position (a), die einige mm vom Kopfspaltsensor entfernt ist, ohne mit dem Kopfspaltsensor in Berührung zu kommen.
        BD-8_TouchHeadGapSensorAcrylPlate
      3. Klicken Sie auf Automatische Installation.

        Der Flachtisch bewegt sich und der Kopfspaltsensor erkennt die Höhe des Objekts.

      4. Klicken Sie auf OK.
    6. Klicken Sie auf Ändern für Druckursprung und Druckbereich, dann auf Druckursprung.
      Anmerkung Wenn die Einstellung Druckbereich abgeschlossen ist, kehrt der Druckkopfschlitten in seine ursprüngliche Position zurück, nachdem er etwa 3 Minuten lang in dieser Position belassen wurde, um ein Austrocknen der Druckköpfe zu verhindern. Führen Sie den Vorgang erneut durch.

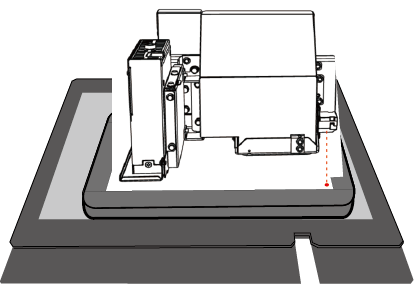

      1. Wählen Sie Pointer für Positionsangabe aus.

        Der Druckkopfschlitten bewegt sich und der Pointer auf der rechten Seite des Druckkopfschlittens beleuchtet die untere rechte Ecke des maximalen Druckbereichs (S: 0 mm, F: 0 mm).

      2. Klicken Sie auf AP-640_Panel_Icon_UP, AP-640_Panel_Icon_DOWN, AP-640_Panel_Icon_LEFT oder AP-640_Panel_Icon_RIGHT, und bewegen Sie dann den Pointer, um den Druckursprung festzulegen (unten rechts im Druckbereich).

        Der Druckkopfschlitten bewegt sich in Links-Rechts-Richtung, und der Flachtisch bewegt sich in Vorwärts-Rückwärts-Richtung. Die Position, die der Pointer beleuchtet, dient als Druckursprung.

        BD-8_AcrylPlateGenten
      3. Klicken Sie auf OK.

        Kehrt zum Fenster mit den Einstellungen für Flanchtischhöhe, Druckursprung und Druckbereich zurück.

      WICHTIG Über Druckbereich
      Da hier der Ausgangspunkt relativ angegeben wird, wird die obere linke Druckbereich-Ecke (A) automatisch auf die maximale Position eingestellt.
      PrintArea
  4. Klicken Sie auf OK.
    Setup wird ausgeführt. wird angezeigt. Wenn das Setup abgeschlossen ist, kehren Sie zum Startbildschirm zurück, und die registrierte Medienbezeichnung sowie die Einstellungen für Flanchtischhöhe, Druckursprung und Druckbereich werden angezeigt.
