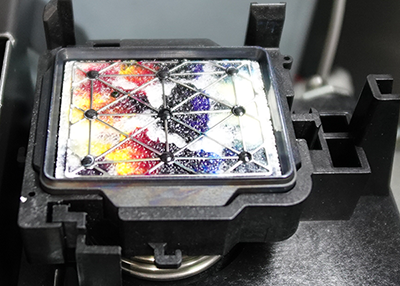

Le captop est une pièce protectrice qui empêche les têtes d’impression de sécher.
Vous serez averti par le message Il est temps de remplacer le captop. qu’il est temps de remplacer le captop. Remplacez-le quand vous recevez une telle notification.
Pour plus d’informations sur l’achat de captops, contactez votre revendeur agréé.
AVERTISSEMENT
Assurez-vous d’effectuer les opérations spécifiées dans les instructions et de ne jamais toucher à une zone non spécifiée dans les instructions.
Tout mouvement brusque de la machine peut entraîner des blessures.
IMPORTANT
Lorsque l’alarme retentit pendant le remplacement du captop
Cette opération comprend trois procédures : le remplacement, le nettoyage et la confirmation. Pour éviter que les têtes d’impression ne dessèchent, un bip d’avertissement retentit environ 30 minutes après le début du remplacement et environ 5 minutes après le début de la confirmation post-nettoyage. Si ce bip retentit, effectuez les opérations en suivant le message affiché dans la fenêtre Utility.
RAPPEL
Le remplacement du captop consiste à retirer le tube d’encre. Si le tube retiré est exposé à la lumière ultraviolette, l’encre peut durcir à l’intérieur du tube.
Si la zone autour du captop est sombre, utilisez une lampe qui n’émet pas de lumière UV (lumière dont la longueur d’onde est égale ou inférieure à 450 nm).
*1 Utilisez deux des trois serre-câbles fournis avec le captop de rechange. Le serre-câbles restant est un serre-câbles de rechange.
RAPPEL
Le lien suivant permet de visionner une vidéo de référence pour cette procédure. Nous vous recommandons de regarder cette vidéo pour comprendre le déroulement général de la tâche.
Cliquez sur sur l’écran d’accueil Utility pour afficher le message.
Cliquez sur sous Il est temps de remplacer le captop..
La fenêtre Remplacement du captop s’affiche.
Mettez un équipement de protection (gants et lunettes), puis cliquez sur Suivant.
Le chariot de la tête d’impression se déplace jusqu’à un endroit où le remplacement du captop est possible.
Suivez les instructions qui s’affichent à l’écran et effectuez la procédure ci-dessous pour remplacer le captop.
Ouvrez le capot avant.
Ouvrez le capot avant, puis cliquez sur Suivant.
Poussez vers la droite le socle à laquelle est fixé le captop.
Tout en continuant à appuyer sur le socle, cliquez sur Suivant.
Retirez le captop.
Le captop est fixé aux trois points indiqués sur la figure. Poussez le captop vers le bas, puis faites-le glisser vers la gauche pour le libérer.
Une fois le captop retiré, libérez le socle qui le retenait.
Après avoir retiré le captop, cliquez sur Suivant.
Retirez le ressort inséré dans la rainure située au bas du captop.
Si vous ne parvenez pas à retirer le ressort correctement, faites-le pivoter légèrement. Il sera ainsi plus facile de retirer le ressort.Après avoir retiré le ressort de la rainure, cliquez sur Suivant.
Tenez la partie supérieure des tubes, puis retirez le captop des tubes.
IMPORTANT
Veillez à ce que les tubes ne tombent pas dans la machine.
Si les tubes tombent dans la machine, retirez-les avec une pince à épiler ou un outil similaire. Si vous ne parvenez pas à retirer les tubes, même avec une pince à épiler ou un outil similaire, contactez votre revendeur agréé.
Après avoir retiré le captop des tubes, cliquez sur Suivant.
Comprimez le ressort avec les serre-câbles.
Retirez le ressort du socle.
Comprimez le ressort avec les serre-câbles.
Installez le ressort sur le socle.
Fixez le nouveau captop sur les tubes.
Tenez le captop de manière à ce que les deux saillies du capuchon soient orientées vers l’arrière.
Insérez le manchon (A) à l’extrémité des tubes dans le captop en pinçant l’extrémité du manchon afin de ne pas l’enfoncer profondément dans le tube.
RAPPEL
Si les tubes sont dans un coin peu accessible, retirez-les avec une pince à épiler ou un outil similaire.
La machine fonctionnera normalement, quels que soient les connecteurs auxquels les deux tubes sont raccordés.
Insérez chaque tube fermement jusqu’à ce que l’embout atteigne le captop.
Après avoir inséré les tubes, cliquez sur Suivant.
Retirez les serre-câbles qui compriment le ressort.
IMPORTANTRelâchez le ressort lentement, en veillant à ce que la force du ressort ne s’exerce pas brusquement sur le captop.
Tout en maintenant le captop, insérez le ressort dans la partie inférieure du captop (A) et dans la rainure du socle (B).
Après avoir inséré le ressort, cliquez sur Suivant.
Poussez le socle vers la droite.
Tout en continuant à appuyer sur le socle, cliquez sur Suivant.
Fixez le captop au socle.
Poussez le captop vers le bas () en position horizontale et faites-le glisser vers la droite ().
RAPPELInstallation correcte
Le captop est fixé dans les trois positions indiquées sur la figure.
Le captop et le socle sont parallèles.
Après avoir fixé le captop, cliquez sur Suivant.
Une fois l’opération terminée, refermez le capot avant.
Cliquez sur Suivant.
Le chariot de la tête d’impression revient à sa position initiale, puis le nettoyage de la tête commence. Lorsque le nettoyage de la tête est terminé, passez à l’étape suivante.
Ouvrez le capot avant, puis vérifiez qu’il y a de l’encre sur le captop.
S’il n’y a pas d’encre sur le captop, il se peut que les tubes n’aient pas été insérés comme décrit à l’Étape 11-(4). Retirez à nouveau le captop et vérifiez la connexion.
Fermez le capot avant, puis cliquez sur Terminer.
Cette opération est terminée lorsque le chariot de tête d’impression revient à sa position initiale.
sur l’écran d’accueil Utility pour afficher le message.
sous Il est temps de remplacer le captop..
La fenêtre Remplacement du captop s’affiche.
