Étape 1: Création des données d’impression

Mesurez la taille d’impression de l’objet, définissez la zone d’impression, puis créez les données d’impression.
RAPPEL Suivez la procédure ci-dessous pour utiliser FlexiDESIGNER Ver. 22.0.0, numéro de version 4176. Les méthodes d’utilisation peuvent varier en fonction de la version de FlexiDESIGNER.
Procédure
  1. Mesurez la zone d’impression (surface d’impression de l’objet).
    Cette opération est nécessaire pour définir la zone d’impression. Notez la mesure lorsque vous la relevez. La zone d’impression du support acrylique à imprimer cette fois-ci mesure 130 mm de large et 90 mm de long lorsque le support est placé horizontalement. Placez la photo recadrée et le message dans cette zone d’impression, dupliquez-la, puis imprimez-la.
  2. Démarrez FlexiDESIGNER.
    1. Démarrez Roland DG Connect Hub.

      • Windows 11 (version : 24H2)

        Cliquez sur Démarrer - Toutes les applications puis cliquez sur Roland DG Connect Hub.

      • Windows 10 (version : 22H2)

        Cliquez sur Démarrer, puis sur Roland DG Corporation - Roland DG Connect Hub.

      • Mac (macOS 15.1)

        Cliquez sur Roland DG Connect Hub dans le Dock.

    2. Cliquez sur la machine (BD-8) à utiliser.
    3. Cliquez sur Open pour FlexiDESIGNER.
  3. Configurez la zone d’impression en suivant la procédure ci-dessous.

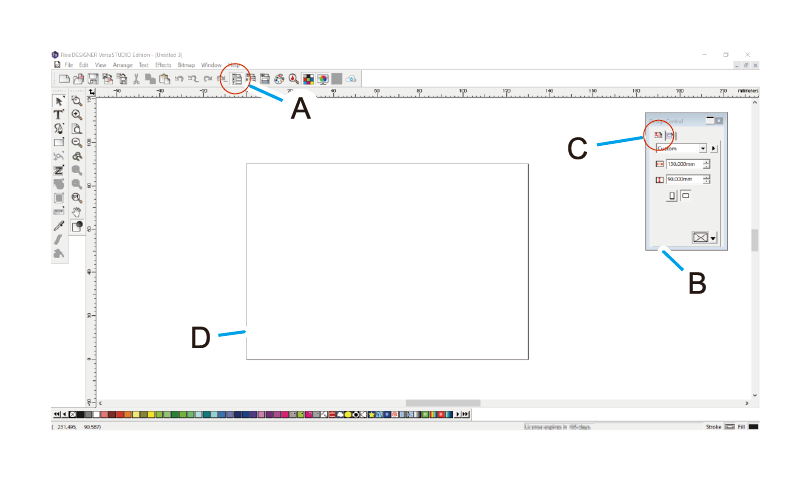

    1. Cliquez sur l’icône BD-8_Flexi-Icon_DesignCentral (A).
      La boîte de dialogue DesignCentral (B) s’ouvre.
    2. Dans l’onglet BD-8_Flexi-Icon_Documents (C), cliquez sur le menu déroulant [▼], puis sélectionnez Utilisateur.
    3. Saisissez la zone d’impression (130 mm × 90 mm).
      Un cadre de la zone d’impression (D) est créé dans la zone de conception.
    BD-8_Flexi_AcrylStand1
  4. Créez des données pour l’impression.
    Ici, les photos sont importées, dimensionnées et découpées. Le message est ensuite ajouté, la photo et le texte sont dupliqués, puis une plaque blanche est créée pour éviter que les couleurs de l’objet imprimé ne transparaissent.
    1. Enregistrez les données des photos sur votre ordinateur.
    2. Cliquez sur Fichier - Importer..., sélectionnez les données de photo enregistrées, puis cliquez sur Importer....
      Le cadre de tirets bleus de la taille des données de photo est affiché dans la fenêtre.
    3. Cliquez sur l’emplacement choisi, puis collez les données de photo dans la zone de conception.
      RAPPEL Si la taille des données de la photo est importante, utilisez BD-8_Flexi-Icon_ZoomOutZoom arriére ou « Ctrl + Faire défiler » ou d’autres moyens pour visualiser l’ensemble des données de la photo.

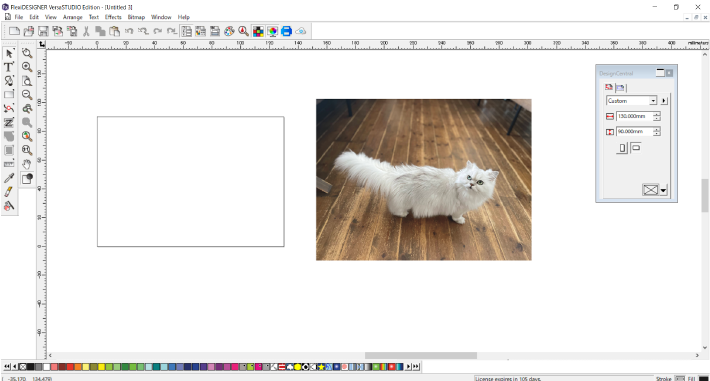

    4. Sélectionnez les données de photo, puis ajustez la taille.
      1. Sélectionnez les données de photo chargées.
      2. Dans la boîte de dialogue DesignCentral, cochez la case Proportionnel.
      3. Indiquez une taille similaire à celle de la zone d’impression et appuyez ensuite sur Intro.
        Ajustez la taille en fonction de la taille de l’image à découper. Définissez ici une largeur de 150 mm pour la zone d’impression (130 mm × 90 mm).
        BD-8_Flexi_AcrylStand2
    5. Effectuez le découpage.
      1. Appuyez et maintenez BD-8_Flexi-Icon_FigureOutil rectangle, puis sélectionnez BD-8_Flexi-Icon_OvalOutil ovale.
        Étant donné que ce cadre sera utilisé comme un cadre extérieur pour le découpage, cliquez sur BD-8_Flexi-Icon_PaintLineEdit et configurez ensuite les paramètres comme suit.
        • Onglet BD-8_Flexi-Icon_Paint : Aucun remplissage
        • Onglet BD-8_Flexi-Icon_Senshu :  Type de ligne : Ligne pleine ; Couleur de la ligne : Rouge
      2. Sélectionnez BD-8_Flexi-Icon_SelectSeléctionner l'outil, puis déplacez le cadre pour déterminer la position à découper.
      3. L’image et le cadre étant sélectionnés à l’aide de l’outil de sélection, cliquez sur Arranger - Masque - Masque.

        L’image est découpée avec une ligne rouge.

      4. Utilisez l’option [Select Tool] pour déplacer la photo dans le cadre de la zone d’impression et vérifiez qu’il n’y a pas de problème de taille.

        Effectuez un zoom avant/arrière à l’aide de la boîte de dialogue DesignCentral ou de l’élément d’interface autour de la photo sélectionnée.

    6. Placez le message.
      1. Sélectionnez BD-8_Flexi-Icon_Text et Outil Texte.
      2. Cliquez sur un emplacement proche de celui où vous souhaitez saisir le texte, puis saisissez le texte.
      3. Cliquez sur BD-8_Flexi-Icon_SelectSeléctionner l'outil, et sélectionnez la saisie de texte.
      4. Cliquez sur l’onglet BD-8_Flexi-Icon_DesignCentralText dans la boîte de dialogue DesignCentral, puis ajustez la police et la taille.
      5. Utilisez BD-8_Flexi-Icon_SelectSeléctionner l'outil et sélectionnez le message, puis cliquez sur Arranger - Convertir en contours.

        Le texte du message est converti à l’état de formes (celles-ci ne changent pas d’aspect) afin de pouvoir être reflétés.

      6. Modifiez la couleur et les lignes de la boîte de dialogue Remplissage uni/Editeur de segment.
    7. Dupliquez la photo et le message.
      1. Sélectionnez la photo et le message dans BD-8_Flexi-Icon_SelectSeléctionner l'outil.
      2. Cliquez sur Arranger - Miroir et appuyez sur Entrée.

        La photo sera inversée, centrée sur le côté droit.

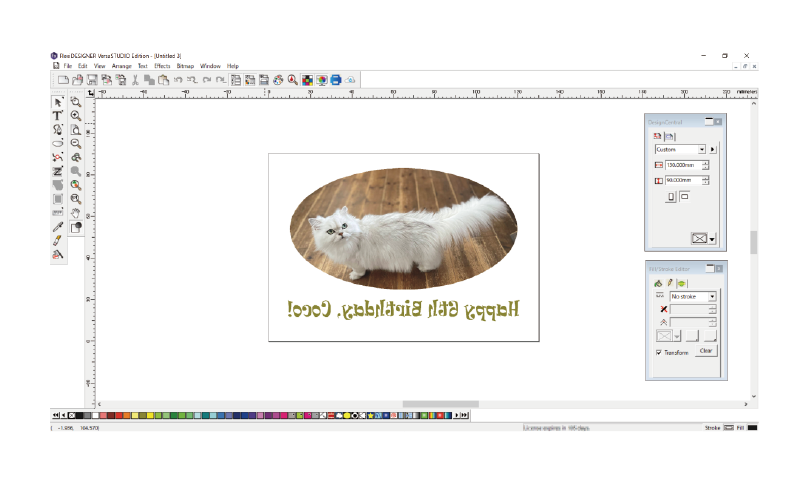

    8. Une fois l’image et le message sélectionnés, cliquez sur Arranger - Aligner - Milieu vertical sur la page.
      BD-8_Flexi_AcrylStand3
      Le message et la photo sélectionnés seront placés au centre vertical de la zone d’impression.
  5. Cliquez sur Fichier - Sauvegarder pour enregistrer les données.
