Étape 5: Créer des données tout en vérifiant la position

Procédure
  1. Démarrez Designer.

    Cliquez sur l’icône Designer dans Roland DG Connect Hub.

    Si l’écran de connexion Roland DG Connect s’affiche, saisissez votre adresse e-mail et votre mot de passe pour vous connecter.

  2. Suivez la procédure ci-dessous pour importer le fichier capturé enregistré sur Étape 4: Capture de l’image de l’objet dans Designer.

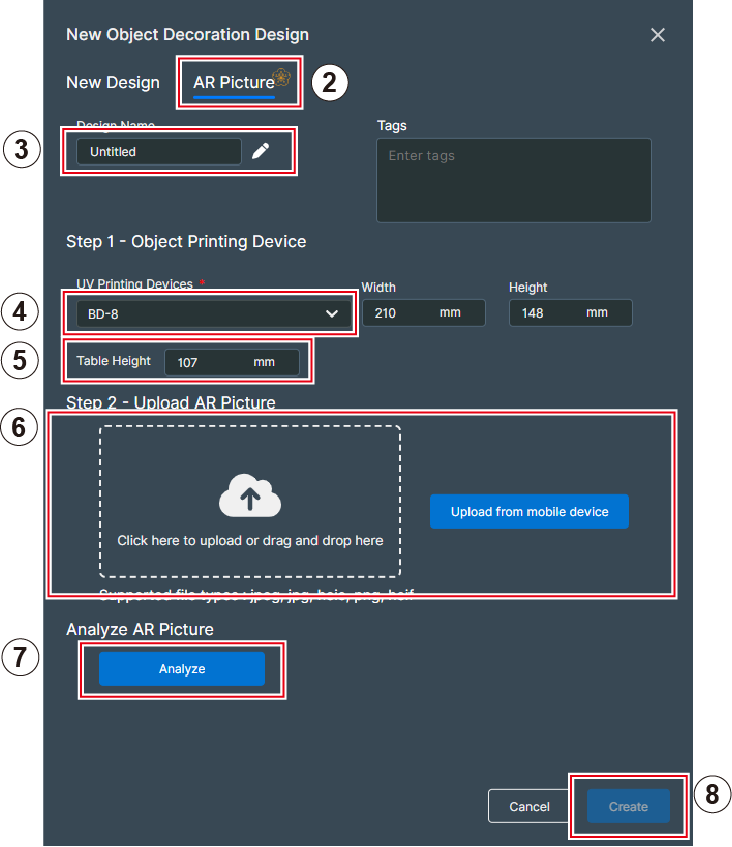

    1. Cliquez sur Nouveau design - Conception de décoration d'objet.
      L’écran Nouveau conception de décoration d'objet apparaît.
    2. Ouvrez l’onglet Image AR.
    3. Saisissez le Nom du medéle.
    4. Sélectionnez le BD-8 ou le BD-12.
      Sélectionnez la machine que vous utilisez.

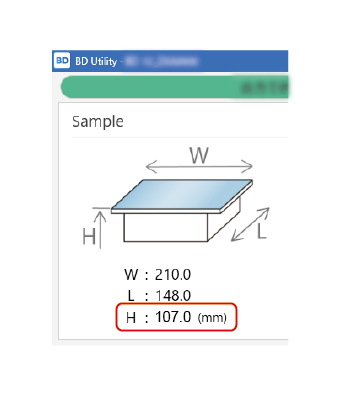

    5. Saisissez la valeur de Hauteur de plateau affichée sur l'écran d'accueil de l'utilitaire dans Hauteur de table.
      spj1721782513359_Source
    6. Téléchargez le fichier capturé.
    7. Cliquez sur Analyser.

      Si le fichier est lu correctement en tant qu’image AR, une icône de coche apparaît.

      RAPPEL Si les repères d’alignement ne peuvent pas être lus, la fenêtre d’erreur s’affiche. Reportez-vous à Les repères d’alignement ne peuvent pas être lus pour effectuer une nouvelle imagerie et une nouvelle lecture.
    8. Cliquez sur Créer.
      L’image capturée est recadrée à la taille des quatre repères d’alignement (BD-8 : W : 210 mm × L : 148 mm, BD-12 : W : 305 mm × L : 210 mm) et s’affiche dans la zone de conception.
      BD-8_ARandMedia
  3. Créez et enregistrez les données d’impression.
    Les données d’impression sont créées avec l’objet en arrière-plan, ce qui vous permet de travailler tout en visualisant l’aspect de l’objet après l’impression.

    Pour plus d’informations sur la création de données d’impression, consultez le Manuel de l’utilisateur Designer.
