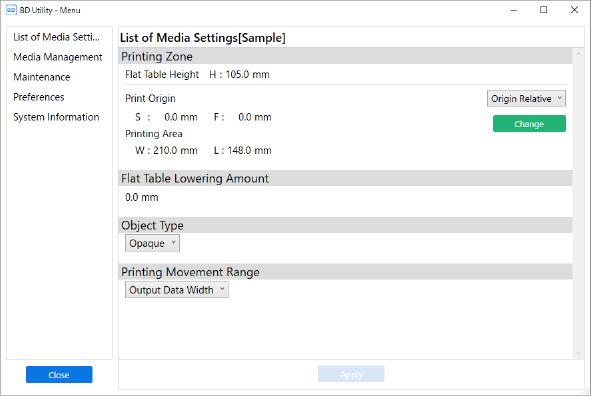

NOTAEn Utility, la ventana que enumera los valores de ajuste de los objetos se denomina Lista de configuraciones de material.
Esta ventana muestra la información de configuración del objeto que se ha ajustado.Esta ventana no se muestra si no se ha ajustado el objeto.
Puede comprobar y cambiar*1 los valores de ajuste al registrar los objetos. A la derecha de Imprimir Origen hay un elemento que se debe configurar al cambiar Origen Relativo. No es un ajuste para este material.
Se muestra la posición de la dirección de altura que se va a imprimir.
Imprimir Origen
El punto (A) que servirá de base para la posición de impresión se muestra como la distancia desde el punto de referencia inferior derecho (S: 0 mm, F: 0 mm) (B) en la mesa plana.
Área de impresión
El área a imprimir que utiliza el origen de impresión como base se muestra en la distancia (mm) en la dirección W:S y, a continuación, en la distancia (mm) en la dirección L:F.
Porción de reducción de la mesa plana
Aparecerán los valores de ajuste para saber a qué distancia de la altura de la mesa plana ajustada automáticamente se debe imprimir.
Tipo de objeto
Se muestra Transparente o Opaco.
Rango de movimiento de impresión
El ancho de funcionamiento del carro del cabezal de impresión al imprimir se muestra como Ancho datos de impresión, Ancho material o Ancho completo.
NOTAEl Ancho material será el ancho establecido para el área de impresión.
*1 No puede cambiar la Altura de la mesa plana y laPorción de reducción de la mesa plana.
