Paso 5: Crear datos mientras se comprueba la posición

Procedimiento
  1. Inicie Designer.

    Haga clic en el icono del Designer en Roland DG Connect Hub.

    Si se muestra la pantalla de inicio de sesión de Roland DG Connect, introduzca su dirección de correo electrónico y contraseña para iniciar sesión.

  2. Siga el procedimiento a continuación para importar el archivo capturado guardado en Paso 4: Captura de la imagen del objeto en Designer.

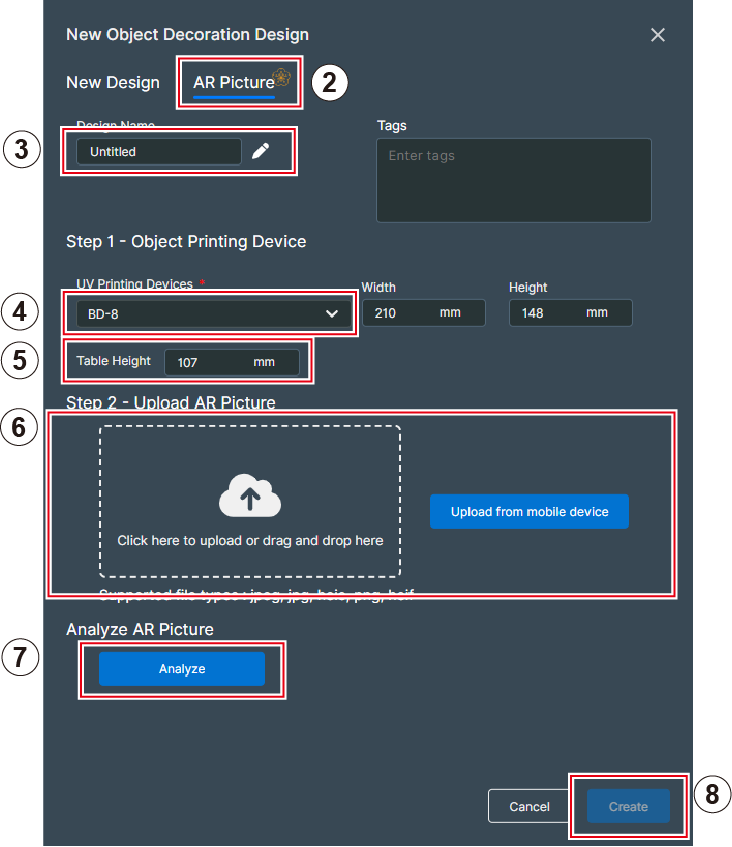

    1. Haga clic en Nuevo diseño - Diseño de decoración de objetos Diseño.
      Aparece la pantalla Nuevo diseño de decoración de objetos.
    2. Abra la pestaña Imagen AR.
    3. Introduzca el Nombre del diseño.
    4. Seleccione la BD-8 o la BD-12.
      Seleccione la máquina que está utilizando.

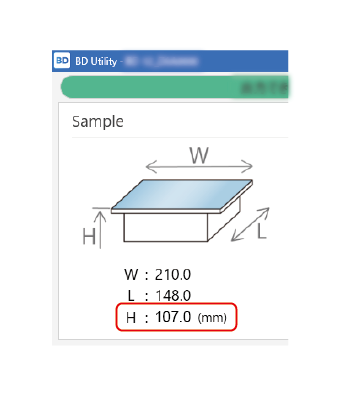

    5. Introduzca el valor de Altura de la mesa plana que se muestra en la pantalla principal de la utilidad en Altura de la mesa.
      spj1721782513359_Source
    6. Cargue el archivo capturado.
    7. Haga clic en Analizar..

      Si el archivo se lee correctamente como una imagen AR, aparecerá un icono con una marca de verificación.

      NOTA Si los marcadores de alineación no se pueden leer, se mostrará la pantalla de error. Consulte No se pueden leer los marcadores de alineación para realizar la digitalización y leer nuevamente.
    8. Haga clic en Crear.
      La imagen capturada se recorta al tamaño de los cuatro marcadores de alineación (BD-8: W: 210 mm × L: 148 mm [W: 8.27 pulg. × L: 5.83 pulg.], BD-12: W: 305 mm × L: 210 mm [W: 12.01 pulg. × L: 8.27 pulg.]) y se muestra en el área de diseño.
      BD-8_ARandMedia
  3. Crear y guardar los datos de impresión.
    Los datos de impresión se crean con el objeto en segundo plano, por lo que puede trabajar mientras visualiza cómo quedará después de la impresión.

    Para más detalles sobre la creación de datos de impresión, consulte el Manual del usuario de Designer.
